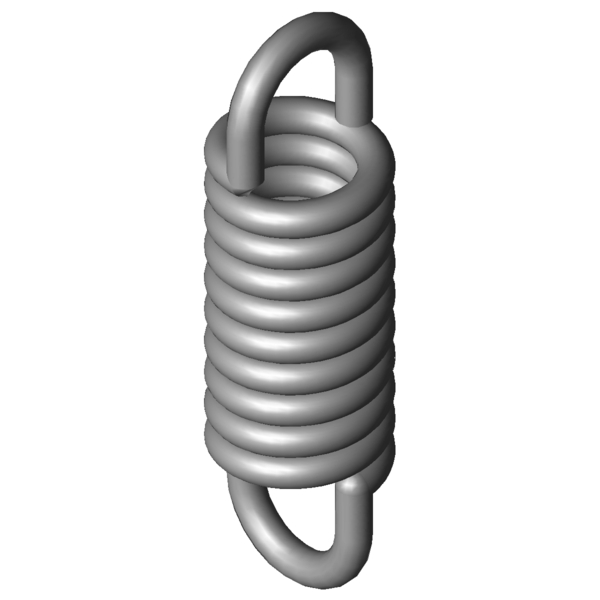

Home » Produkte » Zugfedern » rz-115rx URL teilen URL wurde erfolgreich in die Zwischenablage kopiert! Überblick Zurück zur Übersicht Der Artikel wurde Ihrem Warenkorb hinzugefügt. Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Staffelpreise - Zugfeder RZ-115RX Bestellmenge Einzelpreis [EUR] 1 6,3400 EUR 2 3,9900 EUR 3 2,6300 EUR 7 2,1900 EUR 17 1,1200 EUR 37 0,7600 EUR 75 0,5700 EUR 125 0,5339 EUR 175 0,5280 EUR 250 0,5147 EUR 350 0,4963 EUR 450 0,4768 EUR Zugfeder Kaufen Produktbild Zugfeder RZ-115RX Menge:Menge: In den Warenkorb legen Technische Daten - Zugfeder RZ-115RX Formelzeichen Wert Einheit Beschreibung Material 1.4310 - Werkstoffart Ösenform 1/1 deutsche - Ösenform F1 N Kraft der Feder vorgespannt L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante) s1 mm Strecke der Feder vorgespannt F2 N Kraft der Feder gespannt L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante) s2 mm Strecke der Feder gespannt Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen) d 1,4 mm Drahtdurchmesser D mm Mittlerer Windungsdurchmesser De 7 mm Äußerer Windungsdurchmesser Dh 9,4 mm Kleinster Hülsendurchmesser L0 22,1 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante) Lk 15,05 mm Länge des unbelasteten Federkörpers mit Vorspannung Ln 27,05 mm Größte Länge bei statischer Belastung sn 4,95 mm Größter Federweg bei statischer Belastung Fn 111,3 N Höchstkraft bei statischer Belastung n Stück Anzahl der federnden Windungen nt Stück Anzahl der Windungen Lh 3,52 mm Abstand der Öseninnkante vom Federkörper R 19,631 N/mm Federrate F0 14,2 N Innere Vorspannkraft Fntol 20,11 N (+/-) Toleranz bei statischer Höchstkraft L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser Oesttol 16 Grad Toleranz Ösenstellung Gewicht 2,4626 g Gewicht des Artikels Preisgruppe ZH - Preisgruppe für diesen Artikel Technische Darstellung Zugfeder Datenblatt Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Datenblatt pdf-datei herunterladen Federkennline Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Federkennline pdf-datei herunterladen CAD-Daten Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° CAD-Modelle herunterladen: step, stl, iges ... Kraft-Weg-Berechnung Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Kraft-Weg-Berechnung Zugfeder RZ-115RX Anfrageformular Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Anfrageformular Zugfeder RZ-115RX Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115RX Edelstahl Ø 1,4 x 7 x 22,1 mm / 270° Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste. Ähnliche Zugfedern in einem anderen Werkstoff Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte. Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit RZ-115RX 1.4310 1,4 7 22,1 111,3 27,05 4,95 19,631 100,0 | 100,0 | 100,0 | 100,0 Z-115RX EN 10270-1 1,4 7 22,1 132,1 27,11 5,01 22,857 92,3 | 100,0 | 91,5 | 85,3 Anzahl der ähnlichen Metallfedern: 2 Ähnliche Zugfedern mit mehr oder weniger Federkraft Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert. L2 (mm) Länge der Feder belastet (Öseninnenkante bis Öseninnenkante) s2 (mm) Strecke der Feder gespannt Priorität De (mm) Äußerer Windungsdurchmesser L0 (mm) Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante) R (N/mm) Federrate Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %Gesamt | Geometrie | Belastung | Federsteifigkeit RZ-055X 6,9 17,2 0,476 1.4310 12,19 41,18 23,98 30,6 | 73,8 | 15,8 | 2,3 RZ-057LX 6 19,8 0,502 1.4310 13,93 45,4 25,6 30,6 | 73,4 | 15,9 | 2,4 RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 32,7 | 78,6 | 16,8 | 2,8 RZ-072GX 7,8 22,5 0,708 1.4310 21,42 50,61 28,11 34,5 | 81,7 | 18,4 | 3,4 RZ-072EAX 8 20 0,893 1.4310 20,91 41,8 21,8 34,5 | 78,4 | 20,7 | 4,3 RZ-073X 7,1 19,2 1,22 1.4310 23,41 36,88 17,68 37,1 | 80,9 | 24,5 | 5,9 RZ-075E-01X 6,4 18,7 1,601 1.4310 25,8 33,36 14,66 38,0 | 77,7 | 28,5 | 7,8 RZ-081MX 6,3 22,5 2,314 1.4310 36,42 36,79 14,29 43,1 | 84,2 | 33,7 | 11,3 RZ-093GX 8 21 2,616 1.4310 39,1 35,09 14,09 44,0 | 84,7 | 35,1 | 12,3 RZ-095X 7,3 21,4 2,978 1.4310 42,6 34,46 13,06 46,9 | 88,1 | 38,1 | 14,5 RZ-100LX 7,5 20,6 5,01 1.4310 54,28 30,54 9,94 54,0 | 88,4 | 49,3 | 24,3 RZ-098X 6 19,4 5,957 1.4310 50,82 27,22 7,82 55,0 | 81,6 | 54,5 | 28,9 RZ-113X 7,5 24,3 7,446 1.4310 77,33 33,79 9,49 62,7 | 91,2 | 60,8 | 36,2 RZ-115W-19X 8 23 18,427 1.4310 119,8 28,92 5,92 90,2 | 92,3 | 88,3 | 90,0 RZ-115RX 7 22,1 19,631 1.4310 111,3 27,05 4,95 100,0 | 100,0 | 100,0 | 100,0 RZ-130E-01X 8 23,6 25 1.4310 142,2 28,72 5,12 86,0 | 89,5 | 87,5 | 81,0 Anzahl der ähnlichen Metallfedern: 15 Zolltarifnummer: 73202085; Zugfeder RZ-115RX Ursprungsland: DE, German; Zugfeder RZ-115RX Produktbild - Zugfedern RZ-115RX QR-Code: Zugfeder RZ-115RX
