Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Staffelpreise - Zugfeder RZ-122I

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

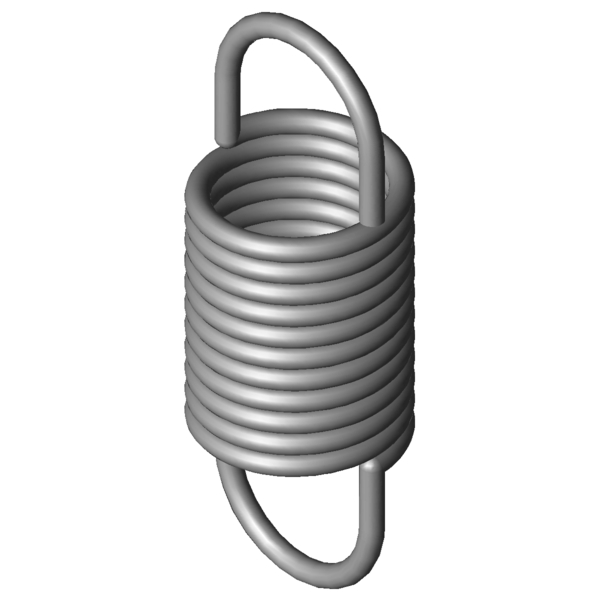

Produktbild Zugfeder RZ-122I
Produktbild Zugfeder RZ-122I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-122I

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 14,1 mm Äußerer Windungsdurchmesser
Dh 16,8 mm Kleinster Hülsendurchmesser
L0 38,2 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 20 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 69,27 mm Größte Länge bei statischer Belastung
sn 31,07 mm Größter Federweg bei statischer Belastung
Fn 85,63 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,1 mm Abstand der Öseninnkante vom Federkörper
R 2,553 N/mm Federrate
F0 6,311 N Innere Vorspannkraft
Fntol 6,98 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 19 Grad Toleranz Ösenstellung
Gewicht 8,2723 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-122I

Anfrageformular Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Anfrageformular Zugfeder RZ-122I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-122I Edelstahl Ø 1,6 x 14,1 x 38,2 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-122I 1.4310 1,6 14,1 38,2 85,63 69,27 31,07 2,553 100,0 | 100,0 | 100,0 | 100,0
Z-122I EN 10270-1 1,6 14,1 38,2 101,3 69,66 31,46 2,972 92,4 | 100,0 | 91,6 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 43,4 | 78,4 | 37,8 | 14,1
RZ-100E-11I 14 38 0,385 1.4310 29,34 109,79 71,79 47,6 | 89,2 | 38,8 | 14,8
RZ-082I 13,5 31,4 0,39 1.4310 23,77 88,8 57,4 45,4 | 80,1 | 40,9 | 15,0
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 45,1 | 80,0 | 39,7 | 15,7
RZ-101I 17,2 39,8 0,458 1.4310 35,5 112,53 72,73 48,4 | 85,4 | 42,1 | 17,7
RZ-100E-10I 14 31,2 0,628 1.4310 29,34 75 43,8 53,4 | 83,2 | 52,6 | 24,3
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 52,4 | 81,3 | 50,9 | 24,9
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 60,8 | 89,9 | 58,6 | 33,9
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 62,7 | 88,3 | 62,2 | 37,6
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 68,3 | 84,6 | 71,6 | 48,7
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 68,5 | 84,0 | 71,1 | 50,5
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 72,8 | 93,3 | 72,6 | 52,4
RZ-115GI 15 34,9 1,407 1.4310 55,72 71,42 36,52 73,8 | 91,0 | 75,1 | 55,4
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 78,2 | 92,9 | 79,6 | 62,0
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 91,6 | 91,5 | 92,7 | 90,5
RZ-124F-01I 12,7 36 3,646 1.4310 94,45 60,1 24,1 83,1 | 94,8 | 84,1 | 70,3
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 71,3 | 90,6 | 72,3 | 51,1
RZ-141E-10I 16 41 5,371 1.4310 139,7 64,8 23,8 67,7 | 87,1 | 68,9 | 47,0
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 66,6 | 86,9 | 67,6 | 45,4
RZ-142I 14,5 42,8 6,233 1.4310 153 65,22 22,42 64,4 | 88,8 | 64,1 | 40,4
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 56,1 | 87,0 | 53,5 | 27,8
RZ-147LI 15 41,2 10,288 1.4310 192,2 58,27 17,07 53,6 | 86,5 | 49,7 | 24,5
RZ-145I 12 38,3 12,174 1.4310 181,5 51,92 13,62 51,5 | 88,3 | 45,5 | 20,7
RZ-147QI 11 34,8 31,661 1.4310 251,8 41,97 7,17 39,0 | 80,6 | 28,5 | 7,8
RZ-162QI 14 44,2 40,296 1.4310 386,7 52,89 8,69 37,4 | 81,0 | 25,1 | 6,2
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202085; Zugfeder RZ-122I

Ursprungsland: DE, German; Zugfeder RZ-122I

Produktbild - Zugfedern RZ-122I

Produktbild - Zugfedern RZ-122I

QR-Code: Zugfeder RZ-122I

QR-Code - Zugfedern - RZ-122I | https://www.federnshop.com/de/produkte/zugfedern/rz-122i.html
