Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Staffelpreise - Zugfeder RZ-139I

Bestellmenge	Einzelpreis [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Zugfeder Kaufen

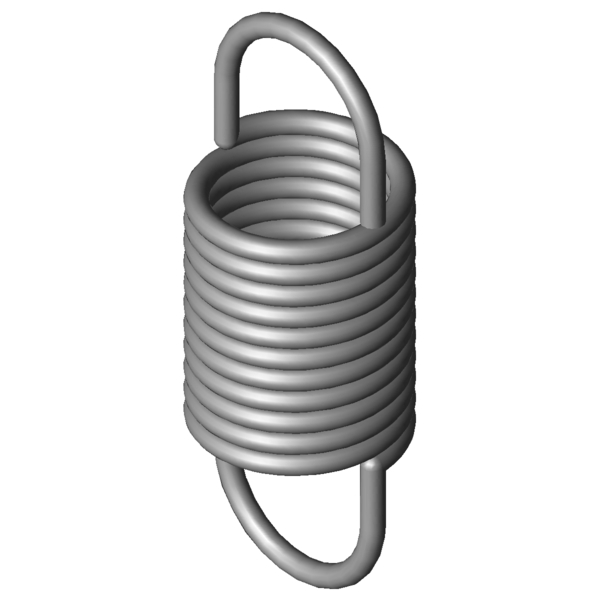

Produktbild Zugfeder RZ-139I

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-139I

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	2	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	18	mm	Äußerer Windungsdurchmesser
Dh	21,3	mm	Kleinster Hülsendurchmesser
L0	48,4	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	25	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	87,33	mm	Größte Länge bei statischer Belastung
sn	38,93	mm	Größter Federweg bei statischer Belastung
Fn	125,1	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	11,7	mm	Abstand der Öseninnkante vom Federkörper
R	2,972	N/mm	Federrate
F0	9,441	N	Innere Vorspannkraft
Fntol	9,91	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	1,1	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,3	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	20	Grad	Toleranz Ösenstellung
Gewicht	16,5445	g	Gewicht des Artikels
Preisgruppe	ZJ	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-139I

Anfrageformular Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Anfrageformular Zugfeder RZ-139I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-139I Edelstahl Ø 2 x 18 x 48,4 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	49,8 \| 81,5 \| 46,9 \| 20,9
RZ-105I	13,7	50,5	0,452	1.4310	44,22	141,51	91,01	44,1 \| 78,2 \| 39,1 \| 15,1
RZ-101I	17,2	39,8	0,458	1.4310	35,5	112,53	72,73	45,4 \| 80,1 \| 41,0 \| 15,2
RZ-115V-10I	20	48,9	0,518	1.4310	51,22	141,55	92,65	42,2 \| 79,0 \| 35,9 \| 11,6
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	48,2 \| 83,6 \| 43,0 \| 17,9
RZ-116I	21,6	50,2	0,623	1.4310	56,93	136,39	86,19	50,8 \| 86,6 \| 45,3 \| 20,6
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	55,0 \| 80,9 \| 54,9 \| 29,1
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	52,2 \| 87,1 \| 47,4 \| 22,1
RZ-119I	17,6	43,8	1,217	1.4310	69,37	96,6	52,8	65,0 \| 89,4 \| 64,6 \| 40,9
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	65,0 \| 81,4 \| 68,6 \| 44,9
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	70,8 \| 85,3 \| 73,8 \| 53,2
RZ-130FI	20	46	1,604	1.4310	84,95	95,53	49,53	72,8 \| 91,7 \| 73,3 \| 53,4
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	89,2 \| 90,6 \| 90,5 \| 86,4
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	76,8 \| 91,8 \| 79,5 \| 59,0
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	72,8 \| 90,4 \| 75,6 \| 52,5
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	92,6 \| 93,4 \| 94,8 \| 89,6
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	83,0 \| 89,7 \| 80,4 \| 78,8
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	73,8 \| 91,2 \| 75,3 \| 54,7
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	86,7 \| 96,7 \| 87,4 \| 76,1
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	68,8 \| 89,7 \| 69,7 \| 47,1
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	67,5 \| 87,7 \| 68,3 \| 46,6
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	80,6 \| 93,4 \| 82,8 \| 65,6
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	77,3 \| 92,6 \| 79,0 \| 60,4
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	56,5 \| 86,5 \| 54,5 \| 28,5
RZ-162LI	20	53,8	11,126	1.4310	282,9	77,26	23,46	64,8 \| 91,3 \| 63,6 \| 39,5
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	50,3 \| 87,7 \| 44,0 \| 19,3
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	55,4 \| 89,5 \| 50,9 \| 25,7
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	38,2 \| 80,2 \| 27,3 \| 7,2
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	40,2 \| 83,0 \| 29,2 \| 8,3

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder RZ-139I

Ursprungsland: DE, German; Zugfeder RZ-139I
