Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Staffelpreise - Zugfeder RZ-130GI

Bestellmenge	Einzelpreis [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Zugfeder Kaufen

Produktbild Zugfeder RZ-130GI

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-130GI

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	1,8	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	20	mm	Äußerer Windungsdurchmesser
Dh	23,2	mm	Kleinster Hülsendurchmesser
L0	56,8	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	29,7	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	137,62	mm	Größte Länge bei statischer Belastung
sn	80,82	mm	Größter Federweg bei statischer Belastung
Fn	84,95	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	13,55	mm	Abstand der Öseninnkante vom Federkörper
R	0,983	N/mm	Federrate
F0	5,511	N	Innere Vorspannkraft
Fntol	5,95	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	1,3	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,45	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	26	Grad	Toleranz Ösenstellung
Gewicht	19,8456	g	Gewicht des Artikels
Preisgruppe	ZJ	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-130GI

Anfrageformular Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Anfrageformular Zugfeder RZ-130GI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-130GI Edelstahl Ø 1,8 x 20 x 56,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	52,0 \| 88,3 \| 46,4 \| 21,2
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	51,2 \| 84,7 \| 47,0 \| 21,8
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	55,2 \| 88,2 \| 51,6 \| 25,8
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	60,7 \| 90,4 \| 58,3 \| 33,6
RZ-115V-10I	20	48,9	0,518	1.4310	51,22	141,55	92,65	72,1 \| 89,8 \| 73,8 \| 52,6
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	71,9 \| 83,7 \| 75,7 \| 56,3
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	71,1 \| 85,1 \| 73,5 \| 54,8
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	74,5 \| 88,3 \| 76,7 \| 58,6
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	79,2 \| 92,6 \| 81,6 \| 63,3
RZ-116I	21,6	50,2	0,623	1.4310	56,93	136,39	86,19	77,7 \| 90,0 \| 80,4 \| 62,8
RZ-130E-10I	24	53,5	0,884	1.4310	73,5	132,5	79	91,1 \| 92,5 \| 92,1 \| 88,5
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-134I	22	54,8	1,522	1.4310	103,4	118,09	63,29	79,0 \| 92,5 \| 80,2 \| 64,3
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	77,3 \| 90,1 \| 79,5 \| 62,3
RZ-130FI	20	46	1,604	1.4310	84,95	95,53	49,53	78,5 \| 93,7 \| 80,6 \| 61,3
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	73,2 \| 89,4 \| 74,8 \| 55,5
RZ-147FI	24	55,6	2,083	1.4310	123,7	111,25	55,65	67,9 \| 87,7 \| 68,8 \| 47,3
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	62,6 \| 89,8 \| 61,2 \| 36,7
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	59,7 \| 88,4 \| 58,0 \| 32,7
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	57,2 \| 87,8 \| 54,5 \| 29,3
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	57,3 \| 90,8 \| 53,1 \| 28,0
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	54,2 \| 84,9 \| 51,5 \| 26,2
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	52,2 \| 87,1 \| 47,4 \| 22,1
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	47,8 \| 85,4 \| 41,1 \| 16,8
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	46,6 \| 87,3 \| 38,1 \| 14,5
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	44,8 \| 81,6 \| 38,7 \| 14,2
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	45,5 \| 86,6 \| 36,5 \| 13,3

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder RZ-130GI

Ursprungsland: DE, German; Zugfeder RZ-130GI

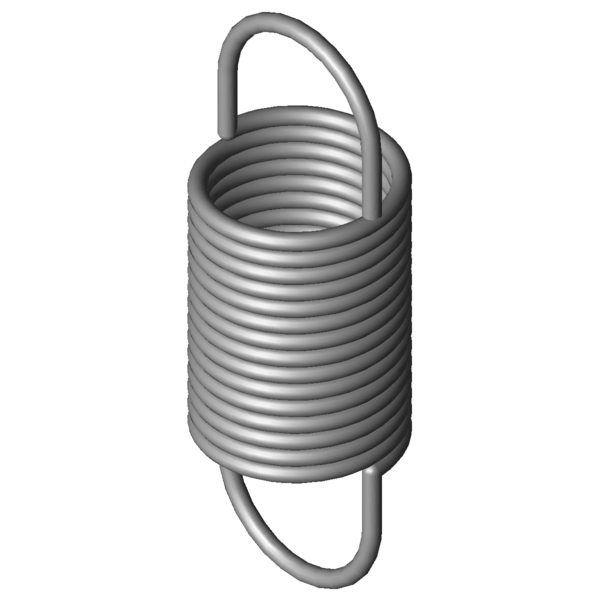

Produktbild - Zugfedern RZ-130GI
