Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Staffelpreise - Zugfeder RZ-137I

Bestellmenge Einzelpreis [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Zugfeder Kaufen

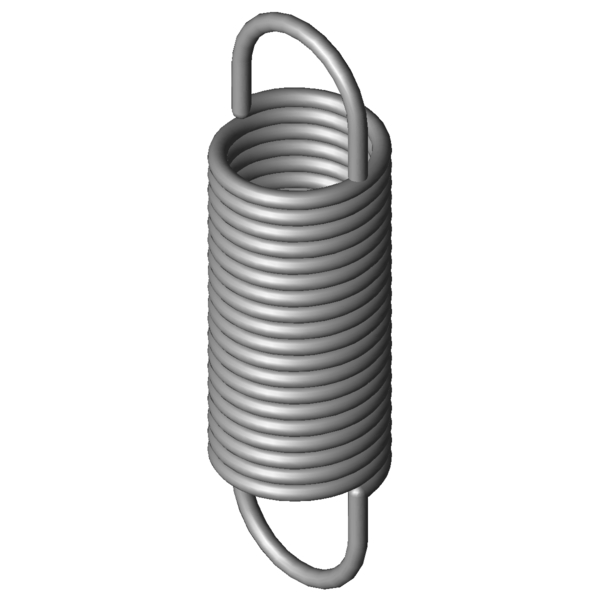

Produktbild Zugfeder RZ-137I
Produktbild Zugfeder RZ-137I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-137I

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 18,6 mm Äußerer Windungsdurchmesser
Dh 22,1 mm Kleinster Hülsendurchmesser
L0 65 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 41 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 136,86 mm Größte Länge bei statischer Belastung
sn 71,86 mm Größter Federweg bei statischer Belastung
Fn 121,3 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 12 mm Abstand der Öseninnkante vom Federkörper
R 1,57 N/mm Federrate
F0 8,551 N Innere Vorspannkraft
Fntol 8,22 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,45 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 27,5287 g Gewicht des Artikels
Preisgruppe ZL - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-137I

Anfrageformular Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Anfrageformular Zugfeder RZ-137I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-137I Edelstahl Ø 2 x 18,6 x 65 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-137I 1.4310 2 18,6 65 121,3 136,86 71,86 1,57 100,0 | 100,0 | 100,0 | 100,0
Z-137I EN 10270-1 2 18,6 65 144,7 138,29 73,29 1,827 92,1 | 100,0 | 90,9 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-100E-13I 14 65,3 0,151 1.4310 29,34 248,35 183,05 39,3 | 76,6 | 31,7 | 9,5
RZ-115F-12I 20 65,3 0,213 1.4310 44,2 263,2 197,9 45,7 | 87,5 | 36,4 | 13,2
RZ-102I 17,2 56,1 0,215 1.4310 35,5 211,04 154,94 43,9 | 80,4 | 37,8 | 13,6
RZ-115V-11I 20 70 0,254 1.4310 51,22 258,73 188,73 47,7 | 87,0 | 40,2 | 16,1
RZ-117I 21,6 71 0,293 1.4310 56,93 254,62 183,62 49,1 | 85,9 | 43,0 | 18,4
RZ-106I 13,7 65,2 0,303 1.4310 44,22 200,79 135,59 47,6 | 78,6 | 44,7 | 19,3
RZ-115F-11I 20 53 0,337 1.4310 44,2 178,2 125,2 49,8 | 81,5 | 46,9 | 20,9
RZ-120I 17,6 64,6 0,571 1.4310 69,37 177,26 112,66 62,8 | 91,3 | 60,5 | 36,5
RZ-130HI 20 73 0,622 1.4310 84,95 200,74 127,74 64,4 | 90,7 | 63,1 | 39,4
RZ-115V-21I 15 62,5 0,655 1.4310 67,55 157,81 95,31 63,8 | 83,9 | 65,5 | 42,0
RZ-121GI 15,5 66 0,776 1.4310 78,31 159,38 93,38 69,2 | 87,3 | 70,8 | 49,7
RZ-135I 22 70,8 0,897 1.4310 103,4 178,11 107,31 75,1 | 92,1 | 76,1 | 57,1
RZ-130GI 20 56,8 0,983 1.4310 84,95 137,62 80,82 77,3 | 90,1 | 79,5 | 62,3
RZ-130K-21I 16 63 1,426 1.4310 105 131,1 68,1 91,0 | 91,0 | 90,7 | 91,3
RZ-137I 18,6 65 1,57 1.4310 121,3 136,86 71,86 100,0 | 100,0 | 100,0 | 100,0
RZ-147K-21I 20 75,5 1,69 1.4310 147,2 155,7 80,2 89,3 | 90,0 | 86,0 | 92,0
RZ-140I 18 64,4 1,753 1.4310 125,1 130,42 66,02 94,0 | 98,6 | 94,4 | 89,1
RZ-136E-10I 18,6 49 2,661 1.4310 121,3 91,4 42,4 76,8 | 91,8 | 79,5 | 59,0
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 72,8 | 90,4 | 75,6 | 52,5
RZ-147K-20I 20 51,5 3,461 1.4310 147,2 90,7 39,2 67,0 | 87,7 | 68,5 | 45,0
RZ-154I 22,5 60,5 3,715 1.4310 186,1 106,83 46,33 64,0 | 85,2 | 64,8 | 42,0
RZ-156FI 20 63,5 4,398 1.4310 207,8 107,12 43,62 61,7 | 90,2 | 59,5 | 35,4
RZ-157AI 18,5 62 5,755 1.4310 223,4 97,69 35,69 56,9 | 91,6 | 52,0 | 27,0
RZ-162MI 20 70,6 6,819 1.4310 282,9 108,87 38,27 52,1 | 85,5 | 48,1 | 22,8
RZ-157I 18,5 54,1 7,256 1.4310 223,4 82,41 28,31 51,9 | 87,6 | 46,8 | 21,4
RZ-162LI 20 53,8 11,126 1.4310 282,9 77,26 23,46 44,7 | 82,4 | 37,8 | 14,0
RZ-162U-38I 18 60,5 16,8 1.4310 373,9 80,67 20,17 41,6 | 85,5 | 30,3 | 9,1
RZ-175I 19,2 62 19,478 1.4310 422,9 81,85 19,85 40,3 | 84,9 | 28,2 | 7,9
RZ-177RI 18 78,5 31,754 1.4310 617,1 96,13 17,63 35,1 | 78,4 | 22,1 | 4,8
RZ-177QI 18 56,9 51,809 1.4310 617,1 67,7 10,8 33,4 | 80,0 | 17,3 | 3,0
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202085; Zugfeder RZ-137I

Ursprungsland: DE, German; Zugfeder RZ-137I

Produktbild - Zugfedern RZ-137I

Produktbild - Zugfedern RZ-137I

QR-Code: Zugfeder RZ-137I

QR-Code - Zugfedern - RZ-137I | https://www.federnshop.com/de/produkte/zugfedern/rz-137i.html
