Home » Produkte » Zugfedern » rz-151ai

URL teilen

URL wurde erfolgreich in die Zwischenablage kopiert!

Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Staffelpreise - Zugfeder RZ-151AI

Bestellmenge	Einzelpreis [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Zugfeder Kaufen

Produktbild Zugfeder RZ-151AI

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-151AI

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	2,5	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	27,5	mm	Äußerer Windungsdurchmesser
Dh	31,7	mm	Kleinster Hülsendurchmesser
L0	71	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	33,75	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	152,59	mm	Größte Länge bei statischer Belastung
sn	81,59	mm	Größter Federweg bei statischer Belastung
Fn	153,7	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	18,62	mm	Abstand der Öseninnkante vom Federkörper
R	1,75	N/mm	Federrate
F0	11	N	Innere Vorspannkraft
Fntol	11,19	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	1,8	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,45	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	23	Grad	Toleranz Ösenstellung
Gewicht	43,4403	g	Gewicht des Artikels
Preisgruppe	#ZN	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-151AI

Anfrageformular Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Anfrageformular Zugfeder RZ-151AI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-151AI Edelstahl Ø 2,5 x 27,5 x 71 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	46,0 \| 80,8 \| 40,7 \| 16,5
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	48,6 \| 82,6 \| 43,9 \| 19,2
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	55,6 \| 89,4 \| 51,2 \| 26,1
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	56,4 \| 83,2 \| 55,6 \| 30,3
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	60,4 \| 88,6 \| 58,8 \| 33,8
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	58,5 \| 80,7 \| 59,6 \| 35,3
RZ-131I	27	62,8	0,779	1.4310	84,86	164,66	101,86	66,9 \| 88,9 \| 67,7 \| 44,2
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	68,1 \| 85,8 \| 69,8 \| 48,7
RZ-130E-10I	24	53,5	0,884	1.4310	73,5	132,5	79	66,6 \| 78,2 \| 72,3 \| 49,4
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	69,8 \| 86,6 \| 71,7 \| 51,1
RZ-147E-20I	30	67	1,004	1.4310	104,3	167,4	100,4	73,7 \| 91,3 \| 74,6 \| 55,1
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	82,7 \| 90,7 \| 85,2 \| 72,3
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	93,1 \| 84,9 \| 97,0 \| 97,4
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	88,4 \| 87,6 \| 79,0 \| 98,6
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	95,6 \| 98,8 \| 96,0 \| 92,0
RZ-147FI	24	55,6	2,083	1.4310	123,7	111,25	55,65	81,2 \| 84,5 \| 74,3 \| 84,7
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	80,5 \| 84,8 \| 81,8 \| 75,0
RZ-162FI	30	69,8	2,813	1.4310	193,3	133,56	63,76	78,0 \| 93,1 \| 78,8 \| 62,1
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	68,5 \| 89,0 \| 69,7 \| 46,9
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	63,0 \| 90,6 \| 61,2 \| 37,2
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	61,1 \| 89,5 \| 59,3 \| 34,6
RZ-162U-28I	24	69	6,122	1.4310	287,9	112,4	43,4	57,0 \| 89,3 \| 53,3 \| 28,4
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	54,4 \| 87,1 \| 50,6 \| 25,5
RZ-177MI	25	89,7	9,675	1.4310	463,3	134,56	44,86	47,4 \| 79,8 \| 44,1 \| 18,2
RZ-172I	23,2	68,4	9,973	1.4310	356,7	101,73	33,33	48,6 \| 86,3 \| 42,0 \| 17,6
RZ-194I	29	93,6	10,619	1.4310	542,5	141,38	47,78	45,9 \| 77,7 \| 43,4 \| 16,6
RZ-177LI	25	68,1	15,785	1.4310	463,3	95,67	27,57	43,4 \| 85,4 \| 33,5 \| 11,2
RZ-202I	24	85,6	20,741	1.4310	643,3	113,97	28,37	38,4 \| 77,6 \| 29,3 \| 8,3

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder RZ-151AI

Ursprungsland: DE, German; Zugfeder RZ-151AI

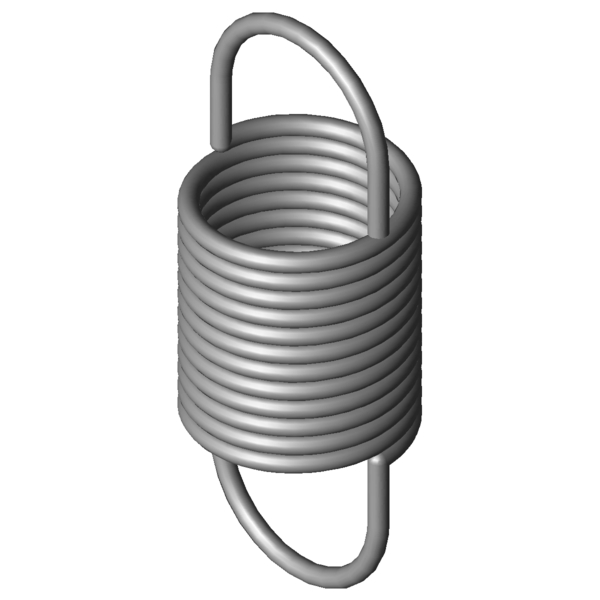

Produktbild - Zugfedern RZ-151AI
