Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Staffelpreise - Zugfeder Z-151AI

Bestellmenge Einzelpreis [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Zugfeder Kaufen

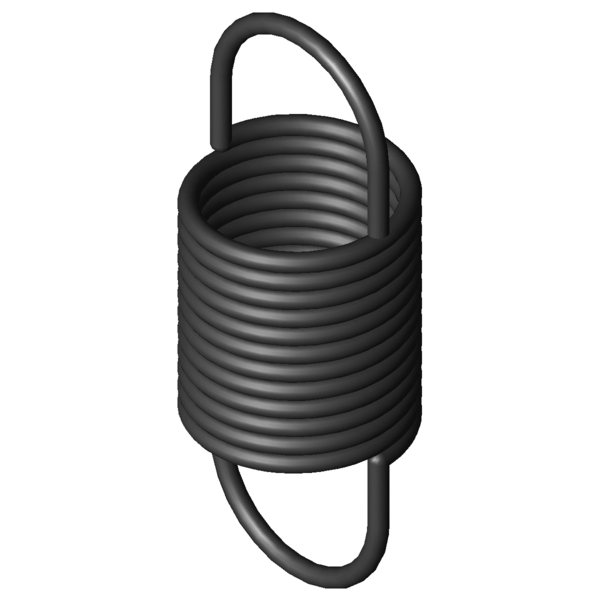

Produktbild Zugfeder Z-151AI
Produktbild Zugfeder Z-151AI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-151AI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,5 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 27,5 mm Äußerer Windungsdurchmesser
Dh 31,7 mm Kleinster Hülsendurchmesser
L0 71 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 33,75 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 155,03 mm Größte Länge bei statischer Belastung
sn 84,03 mm Größter Federweg bei statischer Belastung
Fn 184,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 18,62 mm Abstand der Öseninnkante vom Federkörper
R 2,037 N/mm Federrate
F0 13,71 N Innere Vorspannkraft
Fntol 11,66 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,45 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 23 Grad Toleranz Ösenstellung
Gewicht 43,44 g Gewicht des Artikels
Preisgruppe #ZK - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-151AI

Anfrageformular Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Anfrageformular Zugfeder Z-151AI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-151AI Federstahl Ø 2,5 x 27,5 x 71 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-151AI EN 10270-1 2,5 27,5 71 184,9 155,03 84,03 2,037 100,0 | 100,0 | 100,0 | 100,0
RZ-151AI 1.4310 2,5 27,5 71 153,7 152,59 81,59 1,75 91,9 | 100,0 | 90,1 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 43,3 | 77,1 | 38,4 | 14,4
Z-117I 21,6 71 0,341 EN 10270-1 67,4 257,15 186,15 46,0 | 80,8 | 40,8 | 16,5
Z-130E-12I 24 80,3 0,399 EN 10270-1 84,2 281,57 201,27 48,4 | 82,6 | 43,6 | 19,0
Z-132I 27 78,8 0,535 EN 10270-1 101,2 255,15 176,35 55,6 | 89,4 | 51,2 | 26,1
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 56,3 | 83,2 | 55,8 | 30,1
Z-147E-21I 30 82,3 0,717 EN 10270-1 118 239,8 157,5 60,4 | 88,6 | 58,6 | 34,0
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 58,5 | 80,7 | 59,6 | 35,3
Z-131I 27 62,8 0,907 EN 10270-1 101,2 166,8 104 67,0 | 88,9 | 67,8 | 44,2
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 68,1 | 85,8 | 69,8 | 48,7
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 69,8 | 86,6 | 71,7 | 51,2
Z-147E-20I 30 67 1,169 EN 10270-1 118 163,6 96,6 74,1 | 91,3 | 75,4 | 55,5
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 82,7 | 90,7 | 85,2 | 72,3
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 93,0 | 84,9 | 96,4 | 97,6
Z-162GI 30 86,6 2,008 EN 10270-1 233,4 194,03 107,43 88,4 | 87,6 | 78,7 | 98,7
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 100,0 | 100,0 | 100,0 | 100,0
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 95,6 | 98,8 | 96,0 | 92,0
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 81,1 | 84,5 | 73,9 | 84,8
Z-162U-18I 32 83,5 2,7 EN 10270-1 265,6 174 90,5 80,3 | 84,8 | 81,2 | 75,0
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 78,0 | 93,1 | 78,8 | 62,1
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 68,5 | 89,0 | 69,7 | 46,8
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 63,0 | 90,6 | 61,2 | 37,2
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 61,2 | 89,5 | 59,3 | 34,6
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 57,0 | 89,3 | 53,3 | 28,4
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 54,4 | 87,1 | 50,6 | 25,5
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 47,4 | 79,8 | 44,0 | 18,2
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 48,6 | 86,3 | 42,0 | 17,6
Z-194I 29 93,6 12,364 EN 10270-1 645,8 142,28 48,68 45,9 | 77,7 | 43,3 | 16,6
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 43,3 | 85,4 | 33,4 | 11,2
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 38,4 | 77,6 | 29,3 | 8,3
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 34,7 | 76,0 | 23,0 | 5,1
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202085; Zugfeder Z-151AI

Ursprungsland: DE, German; Zugfeder Z-151AI

Produktbild - Zugfedern Z-151AI

Produktbild - Zugfedern Z-151AI

QR-Code: Zugfeder Z-151AI

QR-Code - Zugfedern - Z-151AI | https://www.federnshop.com/de/produkte/zugfedern/z-151ai.html
