Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Staffelpreise - Zugfeder Z-154I

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Zugfeder Kaufen

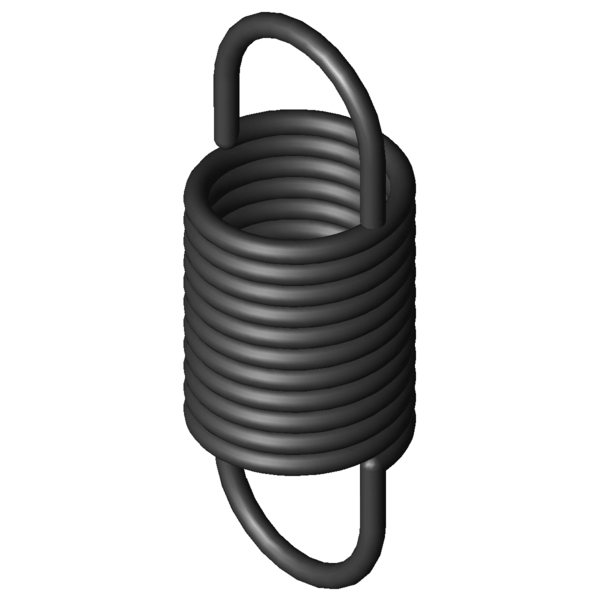

Produktbild Zugfeder Z-154I
Produktbild Zugfeder Z-154I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-154I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,5 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 22,5 mm Äußerer Windungsdurchmesser
Dh 26,6 mm Kleinster Hülsendurchmesser
L0 60,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 31,25 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 108,15 mm Größte Länge bei statischer Belastung
sn 47,65 mm Größter Federweg bei statischer Belastung
Fn 223,8 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 14,62 mm Abstand der Öseninnkante vom Federkörper
R 4,326 N/mm Federrate
F0 17,71 N Innere Vorspannkraft
Fntol 15,1 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 20 Grad Toleranz Ösenstellung
Gewicht 32,31 g Gewicht des Artikels
Preisgruppe #ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-154I

Anfrageformular Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Anfrageformular Zugfeder Z-154I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-154I Federstahl Ø 2,5 x 22,5 x 60,5 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-154I EN 10270-1 2,5 22,5 60,5 223,8 108,15 47,65 4,326 100,0 | 100,0 | 100,0 | 100,0
RZ-154I 1.4310 2,5 22,5 60,5 186,1 106,83 46,33 3,715 91,9 | 100,0 | 90,2 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115F-11I 20 53 0,392 EN 10270-1 49,5 173,29 120,29 39,0 | 77,5 | 30,9 | 8,8
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 46,1 | 86,7 | 37,5 | 14,1
Z-116I 21,6 50,2 0,726 EN 10270-1 67,4 137,58 87,38 46,6 | 81,0 | 42,3 | 16,4
Z-131I 27 62,8 0,907 EN 10270-1 101,2 166,8 104 50,9 | 86,6 | 45,5 | 20,7
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 52,7 | 87,0 | 48,2 | 22,8
Z-130E-10I 24 53,5 1,029 EN 10270-1 84,2 131,54 78,04 52,3 | 84,7 | 49,3 | 23,0
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 53,7 | 87,7 | 49,3 | 24,0
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 54,2 | 84,9 | 51,5 | 26,1
Z-147GI 24 68,8 1,486 EN 10270-1 148 161,83 93,03 60,8 | 89,9 | 58,7 | 33,9
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 64,8 | 89,5 | 64,4 | 40,6
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 64,0 | 85,2 | 64,8 | 42,0
Z-140I 18 64,4 2,041 EN 10270-1 149,2 131,77 67,37 66,8 | 84,6 | 68,7 | 47,2
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 73,8 | 91,2 | 74,8 | 55,3
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 87,5 | 87,3 | 81,3 | 93,7
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 100,0 | 100,0 | 100,0 | 100,0
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 90,3 | 94,7 | 91,9 | 84,3
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 86,6 | 90,8 | 89,6 | 79,5
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 79,2 | 93,3 | 80,2 | 64,2
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 76,1 | 88,3 | 79,4 | 60,7
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 74,0 | 91,1 | 75,6 | 55,3
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 72,2 | 88,0 | 74,3 | 54,4
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 71,2 | 90,5 | 72,2 | 50,9
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 62,5 | 87,9 | 62,1 | 37,6
Z-162LI 20 53,8 12,954 EN 10270-1 341,5 78,04 24,24 60,2 | 89,0 | 58,2 | 33,3
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 52,1 | 82,8 | 49,8 | 23,9
Z-162U-38I 18 60,5 19,56 EN 10270-1 452,6 81,4 20,9 52,0 | 87,8 | 46,7 | 21,7
Z-175I 19,2 62 22,678 EN 10270-1 510 82,48 20,48 49,8 | 87,0 | 43,4 | 18,9
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 38,3 | 81,2 | 26,7 | 7,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder Z-154I

Ursprungsland: DE, German; Zugfeder Z-154I
