Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Staffelpreise - Zugfeder Z-156FI

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Zugfeder Kaufen

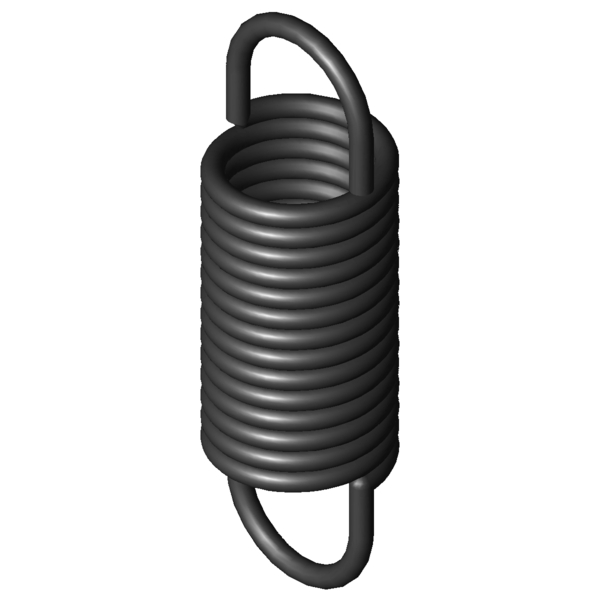

Produktbild Zugfeder Z-156FI
Produktbild Zugfeder Z-156FI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-156FI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,5 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 20 mm Äußerer Windungsdurchmesser
Dh 24,1 mm Kleinster Hülsendurchmesser
L0 63,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 38,75 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 108,37 mm Größte Länge bei statischer Belastung
sn 44,87 mm Größter Federweg bei statischer Belastung
Fn 249,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 12,37 mm Abstand der Öseninnkante vom Federkörper
R 5,121 N/mm Federrate
F0 20,2 N Innere Vorspannkraft
Fntol 14,8 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 21 Grad Toleranz Ösenstellung
Gewicht 34,68 g Gewicht des Artikels
Preisgruppe #ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-156FI

Anfrageformular Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Anfrageformular Zugfeder Z-156FI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-156FI Federstahl Ø 2,5 x 20 x 63,5 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-156FI EN 10270-1 2,5 20 63,5 249,9 108,37 44,87 5,121 100,0 | 100,0 | 100,0 | 100,0
RZ-156FI 1.4310 2,5 20 63,5 207,8 107,12 43,62 4,398 91,9 | 100,0 | 90,2 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-10I 20 48,9 0,603 EN 10270-1 60,54 142,62 93,72 42,2 | 79,0 | 36,1 | 11,6
Z-130E-11I 24 64,2 0,631 EN 10270-1 84,2 191,54 127,34 43,7 | 84,7 | 34,5 | 11,9
Z-120I 17,6 64,6 0,665 EN 10270-1 82,12 178,69 114,09 44,2 | 83,4 | 36,1 | 12,9
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 45,9 | 86,3 | 37,5 | 13,9
Z-135AI 22 72,8 0,994 EN 10270-1 123,3 187,96 115,16 49,8 | 86,0 | 44,2 | 19,2
Z-135I 22 70,8 1,045 EN 10270-1 123,3 180,34 109,54 50,7 | 86,9 | 45,2 | 20,2
Z-130GI 20 56,8 1,144 EN 10270-1 100,9 138,99 82,19 52,2 | 87,1 | 47,5 | 22,0
Z-130K-21I 16 63 1,66 EN 10270-1 124,8 132,23 69,23 57,8 | 83,7 | 57,4 | 32,4
Z-134I 22 54,8 1,772 EN 10270-1 123,3 119,4 64,6 59,8 | 85,7 | 59,4 | 34,3
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 61,7 | 90,2 | 59,6 | 35,4
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 64,0 | 90,7 | 62,6 | 38,6
Z-140I 18 64,4 2,041 EN 10270-1 149,2 131,77 67,37 64,2 | 89,5 | 63,2 | 39,8
Z-147K-20I 20 51,5 4,03 EN 10270-1 176,1 91,5 40 82,9 | 89,7 | 79,8 | 79,0
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 90,3 | 94,7 | 91,9 | 84,3
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 100,0 | 100,0 | 100,0 | 100,0
Z-157AI 18,5 62 6,7 EN 10270-1 268,6 98,72 36,72 86,8 | 96,7 | 87,4 | 76,1
Z-156E-10I 20 51 7,82 EN 10270-1 249,9 80,4 29,4 80,6 | 93,4 | 82,8 | 65,5
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 79,4 | 93,1 | 80,7 | 64,5
Z-157I 18,5 54,1 8,448 EN 10270-1 268,6 83,22 29,12 77,3 | 92,6 | 79,0 | 60,4
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 65,9 | 85,7 | 67,4 | 44,6
Z-162LI 20 53,8 12,954 EN 10270-1 341,5 78,04 24,24 64,8 | 91,3 | 63,6 | 39,5
Z-162U-38I 18 60,5 19,56 EN 10270-1 452,6 81,4 20,9 55,4 | 89,5 | 50,9 | 25,7
Z-175I 19,2 62 22,678 EN 10270-1 510 82,48 20,48 53,4 | 90,6 | 47,3 | 22,4
Z-177QI 18 56,9 60,321 EN 10270-1 739,6 67,97 11,07 40,2 | 83,0 | 29,2 | 8,3
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder Z-156FI

Ursprungsland: DE, German; Zugfeder Z-156FI
