Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Staffelpreise - Zugfeder Z-177LI

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 3,0500 EUR
37 3,0500 EUR
75 3,0500 EUR
125 3,0500 EUR
175 3,0500 EUR
250 3,0500 EUR
350 3,0500 EUR

Zugfeder Kaufen

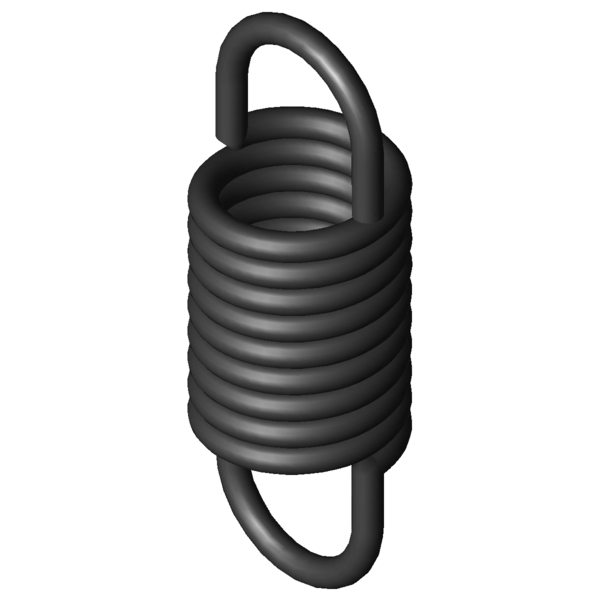

Produktbild Zugfeder Z-177LI
Produktbild Zugfeder Z-177LI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-177LI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 25 mm Äußerer Windungsdurchmesser
Dh 30,8 mm Kleinster Hülsendurchmesser
L0 68,1 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 37,8 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 96,31 mm Größte Länge bei statischer Belastung
sn 28,21 mm Größter Federweg bei statischer Belastung
Fn 555,1 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 15,15 mm Abstand der Öseninnkante vom Federkörper
R 18,379 N/mm Federrate
F0 36,8 N Innere Vorspannkraft
Fntol 48,22 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 17 Grad Toleranz Ösenstellung
Gewicht 60,8737 g Gewicht des Artikels
Preisgruppe ###AA - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-177LI

Anfrageformular Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Anfrageformular Zugfeder Z-177LI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-177LI Federstahl Ø 3,6 x 25 x 68,1 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-177LI EN 10270-1 3,6 25 68,1 555,1 96,31 28,21 18,379 79,0 | 93,8 | 79,7 | 63,5
RZ-177LI 1.4310 3,6 25 68,1 463,3 95,67 27,57 15,785 92,0 | 100,0 | 90,6 | 85,4
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-137I 18,6 65 1,827 EN 10270-1 144,7 138,29 73,29 45,1 | 79,2 | 40,3 | 15,8
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 46,8 | 81,9 | 41,5 | 17,2
Z-151AI 27,5 71 2,037 EN 10270-1 184,9 155,03 84,03 48,6 | 86,3 | 42,0 | 17,6
Z-151I 27,5 68,5 2,215 EN 10270-1 184,9 145,81 77,31 50,1 | 87,4 | 43,8 | 19,1
Z-147FI 24 55,6 2,425 EN 10270-1 148 112,62 57,02 50,1 | 82,2 | 47,4 | 20,8
Z-162FI 30 69,8 3,275 EN 10270-1 233,4 135,65 65,85 48,9 | 86,2 | 42,4 | 18,0
Z-154I 22,5 60,5 4,326 EN 10270-1 223,8 108,15 47,65 62,5 | 87,9 | 62,1 | 37,6
Z-156FI 20 63,5 5,121 EN 10270-1 249,9 108,37 44,87 65,9 | 85,7 | 67,4 | 44,6
Z-162K-20I 25 65 5,45 EN 10270-1 277,6 111,96 46,96 69,3 | 91,8 | 68,9 | 47,3
Z-169I 28,2 76,4 5,945 EN 10270-1 358,7 132,8 56,4 59,5 | 88,9 | 57,3 | 32,3
Z-162U-28I 24 69 7,13 EN 10270-1 348,5 114,03 45,03 79,1 | 96,5 | 78,7 | 62,0
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 80,8 | 90,2 | 83,2 | 69,1
Z-177MI 25 89,7 11,264 EN 10270-1 555,1 135,72 46,02 78,0 | 92,0 | 80,6 | 61,3
Z-172I 23,2 68,4 11,611 EN 10270-1 430,1 102,83 34,43 100,0 | 100,0 | 100,0 | 100,0
Z-177LI 25 68,1 18,379 EN 10270-1 555,1 96,31 28,21 79,0 | 93,8 | 79,7 | 63,5
Z-202I 24 85,6 24,148 EN 10270-1 765,7 114,47 28,87 67,5 | 85,5 | 70,0 | 47,1
Z-230HI 25 87 38,79 EN 10270-1 1008 110,2 23,2 66,7 | 86,1 | 68,7 | 45,3
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-177LI

Ursprungsland: DE, German; Zugfeder Z-177LI
