Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Staffelpreise - Zugfeder RZ-166I

Bestellmenge Einzelpreis [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 3,0400 EUR
37 3,0400 EUR
75 3,0400 EUR
125 3,0400 EUR
175 3,0400 EUR
250 3,0400 EUR
350 3,0400 EUR
450 3,0400 EUR

Zugfeder Kaufen

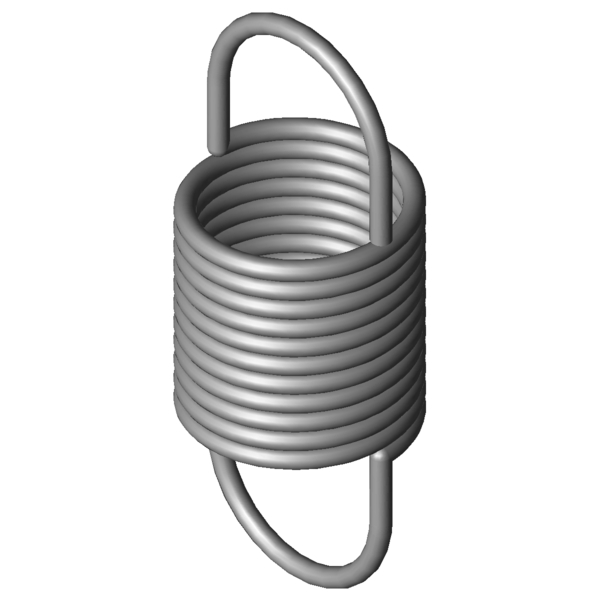

Produktbild Zugfeder RZ-166I
Produktbild Zugfeder RZ-166I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-166I

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 35,2 mm Äußerer Windungsdurchmesser
Dh 40,6 mm Kleinster Hülsendurchmesser
L0 87,6 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 40 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 180,41 mm Größte Länge bei statischer Belastung
sn 92,81 mm Größter Federweg bei statischer Belastung
Fn 240,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 23,8 mm Abstand der Öseninnkante vom Federkörper
R 2,435 N/mm Federrate
F0 15 N Innere Vorspannkraft
Fntol 17,59 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,6 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 84,7079 g Gewicht des Artikels
Preisgruppe ###ZO - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-166I

Anfrageformular Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Anfrageformular Zugfeder RZ-166I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-166I Edelstahl Ø 3,2 x 35,2 x 87,6 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-166I 1.4310 3,2 35,2 87,6 240,9 180,41 92,81 2,435 100,0 | 100,0 | 100,0 | 100,0
Z-166I EN 10270-1 3,2 35,2 87,6 290,5 183,49 95,89 2,835 91,8 | 100,0 | 89,9 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-147HI 24 88,6 0,808 1.4310 123,7 232,13 143,53 56,6 | 78,6 | 58,0 | 33,2
RZ-152I 27,5 101 0,893 1.4310 153,7 260,92 159,92 59,6 | 81,0 | 60,9 | 37,0
RZ-148I 34,5 79,7 0,907 1.4310 123,5 207,2 127,5 62,8 | 89,0 | 62,0 | 37,3
RZ-162U-10I 40 101 0,965 1.4310 176,9 274,8 173,8 64,0 | 89,5 | 63,4 | 39,2
RZ-147E-20I 30 67 1,004 1.4310 104,3 167,4 100,4 61,6 | 76,8 | 67,9 | 40,0
RZ-162HI 30 112 1,091 1.4310 193,3 276,44 164,44 65,8 | 83,6 | 68,3 | 45,3
RZ-163I 43,2 100 1,247 1.4310 197,7 251,02 151,02 70,6 | 89,7 | 71,8 | 50,4
RZ-162E-10I 38 83,5 1,298 1.4310 158 200 116,5 72,2 | 91,8 | 72,6 | 52,3
RZ-162U-19I 32 108 1,418 1.4310 219,4 251,2 143,2 75,2 | 88,6 | 77,9 | 59,0
RZ-162GI 30 86,6 1,724 1.4310 193,3 190,63 104,03 82,3 | 90,5 | 84,7 | 71,6
RZ-155I 22,5 93 1,744 1.4310 186,1 191,71 98,71 79,0 | 78,7 | 85,6 | 72,6
RZ-151AI 27,5 71 1,75 1.4310 153,7 152,59 81,59 75,8 | 79,1 | 75,9 | 72,6
RZ-166AI 35,2 90,8 2,24 1.4310 240,9 191,68 100,88 95,6 | 98,8 | 96,0 | 92,0
RZ-162U-18I 32 83,5 2,325 1.4310 219,4 170,8 87,3 94,2 | 93,3 | 92,6 | 96,8
RZ-166I 35,2 87,6 2,435 1.4310 240,9 180,41 92,81 100,0 | 100,0 | 100,0 | 100,0
RZ-162FI 30 69,8 2,813 1.4310 193,3 133,56 63,76 81,4 | 84,1 | 74,5 | 85,6
RZ-177FI 40 92,1 3,208 1.4310 298 180,16 88,06 85,1 | 90,7 | 87,9 | 76,7
RZ-162U-29I 24 94 3,733 1.4310 287,9 165,2 71,2 76,5 | 85,0 | 80,2 | 64,2
RZ-186I 36 104 5,064 1.4310 443,6 186,19 82,19 69,0 | 87,3 | 71,4 | 48,1
RZ-169I 28,2 76,4 5,106 1.4310 297,5 130,99 54,59 68,9 | 89,1 | 69,9 | 47,6
RZ-177K-10I 32 89 5,133 1.4310 368,5 155,3 66,3 69,3 | 92,7 | 68,4 | 46,7
RZ-177MI 25 89,7 9,675 1.4310 463,3 134,56 44,86 53,7 | 85,9 | 50,2 | 25,1
RZ-194I 29 93,6 10,619 1.4310 542,5 141,38 47,78 52,0 | 85,3 | 47,9 | 22,9
RZ-202I 24 85,6 20,741 1.4310 643,3 113,97 28,37 42,5 | 82,0 | 34,0 | 11,4
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder RZ-166I

Ursprungsland: DE, German; Zugfeder RZ-166I
