Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Staffelpreise - Zugfeder Z-109JI

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

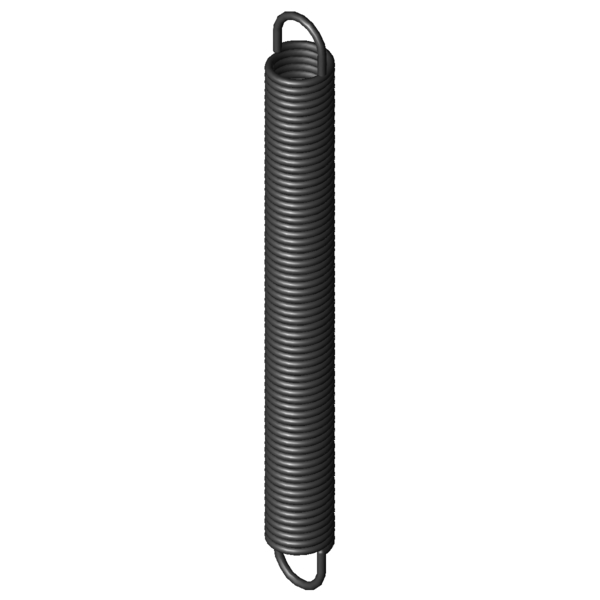

Produktbild Zugfeder Z-109JI
Produktbild Zugfeder Z-109JI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-109JI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dh 12,2 mm Kleinster Hülsendurchmesser
L0 97 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 84,38 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 214,11 mm Größte Länge bei statischer Belastung
sn 117,11 mm Größter Federweg bei statischer Belastung
Fn 71,04 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,31 mm Abstand der Öseninnkante vom Federkörper
R 0,558 N/mm Federrate
F0 5,661 N Innere Vorspannkraft
Fntol 3,98 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 46 Grad Toleranz Ösenstellung
Gewicht 18,18 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-109JI

Anfrageformular Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Anfrageformular Zugfeder Z-109JI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-109JI Federstahl Ø 1,25 x 10 x 97 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-109JI EN 10270-1 1,25 10 97 71,04 214,11 117,11 0,558 100,0 | 100,0 | 100,0 | 100,0
RZ-109JI 1.4310 1,25 10 97 59,56 211,79 114,79 0,479 92,2 | 100,0 | 90,9 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-063E-14I 10 90,8 0,028 EN 10270-1 14,13 565,47 474,67 36,8 | 83,2 | 22,3 | 4,9
Z-063E-13I 10 74 0,036 EN 10270-1 14,13 443,5 369,5 36,5 | 77,4 | 25,8 | 6,3
Z-087EI 11 93,4 0,131 EN 10270-1 34,88 336,02 242,62 53,8 | 89,1 | 48,7 | 23,7
Z-087DI 11 85,4 0,147 EN 10270-1 34,88 302,97 217,57 54,7 | 86,3 | 51,5 | 26,4
Z-081K-04I 8,5 98,9 0,158 EN 10270-1 33,39 292,96 194,06 55,7 | 85,0 | 53,7 | 28,4
Z-087JI 10 100 0,163 EN 10270-1 38,21 314,07 214,07 58,7 | 92,3 | 54,2 | 29,4
Z-087HI 10 80 0,213 EN 10270-1 38,21 244 164 62,8 | 87,5 | 62,6 | 38,4
Z-090AI 9,4 90,8 0,222 EN 10270-1 40,52 258 167,2 64,2 | 89,2 | 63,5 | 40,0
Z-093EI 9 90,2 0,257 EN 10270-1 42,22 239,54 149,34 67,7 | 87,7 | 68,9 | 46,6
Z-090I 9,4 80 0,258 EN 10270-1 40,52 223,47 143,47 67,1 | 85,5 | 69,3 | 46,6
Z-093DI 9 82,2 0,286 EN 10270-1 42,22 216,13 133,93 70,1 | 84,9 | 73,4 | 52,0
Z-109DI 11,2 102 0,369 EN 10270-1 63,88 261,78 159,78 80,8 | 94,8 | 81,6 | 65,9
Z-109CI 11,2 92,7 0,411 EN 10270-1 63,88 235,98 143,28 84,8 | 95,0 | 85,8 | 73,5
Z-109JI 10 97 0,558 EN 10270-1 71,04 214,11 117,11 100,0 | 100,0 | 100,0 | 100,0
Z-112EI 9,2 109 0,639 EN 10270-1 76,72 218,46 109,46 91,1 | 93,7 | 93,0 | 86,5
Z-112DI 9,2 99,5 0,712 EN 10270-1 76,72 197,74 98,24 87,5 | 96,5 | 88,2 | 77,7
Z-112CI 9,2 89,5 0,805 EN 10270-1 76,72 176,39 86,89 82,3 | 94,8 | 83,4 | 68,7
Z-115V-35I 12 96,5 0,833 EN 10270-1 98,5 206,07 109,57 79,7 | 88,7 | 82,8 | 67,5
Z-115QI 10 96,9 1,034 EN 10270-1 96,67 180,83 83,93 73,9 | 96,4 | 72,6 | 52,7
Z-127BI 11,6 104 1,203 EN 10270-1 121,5 196,85 92,85 67,0 | 85,9 | 68,9 | 46,4
Z-127AI 11,6 93,6 1,377 EN 10270-1 121,5 174,74 81,14 63,8 | 86,9 | 63,9 | 40,5
Z-115DI 7,5 96,8 1,466 EN 10270-1 92,22 154,02 57,22 64,1 | 91,6 | 62,9 | 37,6
Z-130CI 9,6 111 2,12 EN 10270-1 144,1 173,38 62,38 54,9 | 87,2 | 51,3 | 26,3
Z-130BI 9,6 98,2 2,437 EN 10270-1 144,1 152,47 54,27 53,9 | 91,0 | 47,8 | 22,8
Z-130AI 9,6 87 2,804 EN 10270-1 144,1 134,17 47,17 50,9 | 87,9 | 44,8 | 19,9
Z-115W-26I 8 102 3,054 EN 10270-1 141,7 143,63 41,63 48,9 | 86,1 | 42,8 | 17,8
Z-147AAI 12 96,8 4,025 EN 10270-1 216,4 145,69 48,89 44,3 | 81,9 | 37,3 | 13,7
Z-147I 12 94,8 4,127 EN 10270-1 216,4 142,45 47,65 43,8 | 81,2 | 36,8 | 13,4
Z-130TI 9 82,4 7,254 EN 10270-1 209 107,29 24,89 38,8 | 81,5 | 27,6 | 7,2
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder Z-109JI

Ursprungsland: DE, German; Zugfeder Z-109JI
