Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Staffelpreise - Zugfeder Z-115V-24I

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

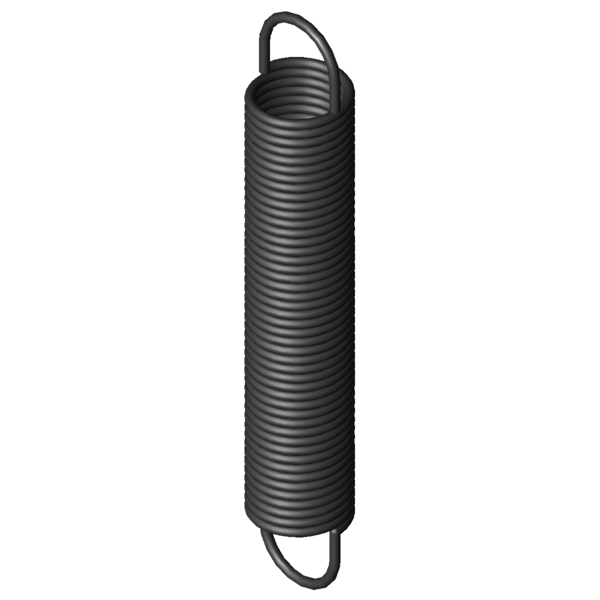

Produktbild Zugfeder Z-115V-24I
Produktbild Zugfeder Z-115V-24I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-115V-24I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,5 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dh 17,6 mm Kleinster Hülsendurchmesser
L0 91 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 71,25 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 253,8 mm Größte Länge bei statischer Belastung
sn 162,8 mm Größter Federweg bei statischer Belastung
Fn 79,83 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,87 mm Abstand der Öseninnkante vom Federkörper
R 0,451 N/mm Federrate
F0 6,441 N Innere Vorspannkraft
Fntol 4,1 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 42 Grad Toleranz Ösenstellung
Gewicht 28,57 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-115V-24I

Anfrageformular Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Anfrageformular Zugfeder Z-115V-24I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-115V-24I Federstahl Ø 1,5 x 15 x 91 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-24I EN 10270-1 1,5 15 91 79,83 253,8 162,8 0,451 67,2 | 92,4 | 66,0 | 43,2
RZ-115V-24I 1.4310 1,5 15 91 67,55 252,16 161,16 0,387 92,4 | 100,0 | 91,8 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100E-14I 14 86,4 0,117 EN 10270-1 34,48 361,45 275,05 56,3 | 83,9 | 55,6 | 29,4
Z-103AI 17,2 91,9 0,117 EN 10270-1 42,35 430,18 338,28 78,9 | 87,4 | 82,7 | 66,8
Z-106CI 13,7 98,7 0,203 EN 10270-1 52,74 339,44 240,74 50,5 | 88,0 | 44,1 | 19,3
Z-106BI 13,7 88,7 0,232 EN 10270-1 52,74 299,11 210,41 52,7 | 89,1 | 47,0 | 22,1
Z-115LI 15 105 0,261 EN 10270-1 66,08 336,91 231,91 81,8 | 96,7 | 81,8 | 66,9
Z-106GI 12,7 96,3 0,265 EN 10270-1 56,71 292,63 196,33 55,7 | 91,2 | 50,5 | 25,5
Z-106AI 13,7 80 0,266 EN 10270-1 52,74 263,87 183,87 53,9 | 85,9 | 50,4 | 25,3
Z-115V-25I 15 101,5 0,392 EN 10270-1 79,83 288,81 187,31 100,0 | 100,0 | 100,0 | 100,0
Z-115KI 15 76,9 0,394 EN 10270-1 66,08 230,86 153,96 89,6 | 92,6 | 88,7 | 87,5
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 65,9 | 90,4 | 65,3 | 42,0
Z-115V-24I 15 91 0,451 EN 10270-1 79,83 253,8 162,8 67,2 | 92,4 | 66,0 | 43,2
Z-121LI 15,5 107,5 0,465 EN 10270-1 92,71 291,11 183,61 83,6 | 88,7 | 85,7 | 76,6
Z-115V-23I 15 82 0,518 EN 10270-1 79,83 223,8 141,8 85,7 | 93,6 | 87,9 | 75,7
Z-121KI 15,5 96 0,535 EN 10270-1 92,71 255,58 159,58 84,7 | 95,0 | 85,7 | 73,4
Z-121JI 15,5 86,5 0,614 EN 10270-1 92,71 225,55 139,05 78,7 | 91,9 | 80,2 | 63,9
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 83,6 | 92,9 | 86,0 | 72,0
Z-124BI 14,1 105 0,639 EN 10270-1 101,3 251,19 146,19 78,2 | 94,8 | 78,4 | 61,5
Z-124AI 14,1 94,2 0,735 EN 10270-1 101,3 221,3 127,1 83,4 | 95,9 | 84,1 | 70,3
Z-121HI 15,5 75,5 0,742 EN 10270-1 92,71 190,56 115,06 76,8 | 91,2 | 78,4 | 60,9
Z-124I 14,1 83 0,865 EN 10270-1 101,3 190,99 107,99 89,0 | 93,4 | 90,9 | 82,7
Z-124GI 12,7 92 1,05 EN 10270-1 111,8 190,57 98,57 100,0 | 100,0 | 100,0 | 100,0
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 61,1 | 86,8 | 60,3 | 36,3
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 45,1 | 84,4 | 37,1 | 13,7
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 50,8 | 84,8 | 46,2 | 21,3
Z-144I 14,5 98,8 2,113 EN 10270-1 182,5 177,31 78,51 68,7 | 86,9 | 70,5 | 48,8
Z-130OI 12 87,2 2,551 EN 10270-1 162,8 145,63 58,43 65,8 | 92,7 | 64,0 | 40,7
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202085; Zugfeder Z-115V-24I

Ursprungsland: DE, German; Zugfeder Z-115V-24I
