Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Staffelpreise - Zugfeder Z-124I

Bestellmenge Einzelpreis [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Zugfeder Kaufen

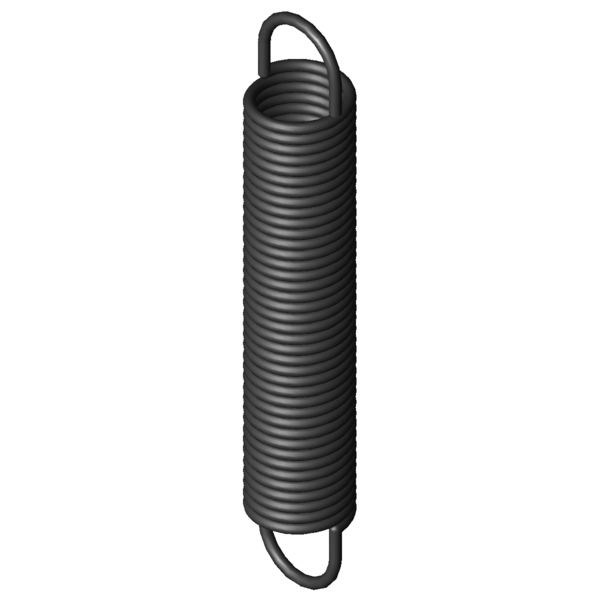

Produktbild Zugfeder Z-124I
Produktbild Zugfeder Z-124I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-124I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 14,1 mm Äußerer Windungsdurchmesser
Dh 16,8 mm Kleinster Hülsendurchmesser
L0 83 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 64,8 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 190,99 mm Größte Länge bei statischer Belastung
sn 107,99 mm Größter Federweg bei statischer Belastung
Fn 101,3 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,1 mm Abstand der Öseninnkante vom Federkörper
R 0,865 N/mm Federrate
F0 7,881 N Innere Vorspannkraft
Fntol 5,55 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 36 Grad Toleranz Ösenstellung
Gewicht 25,77 g Gewicht des Artikels
Preisgruppe ZF - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-124I

Anfrageformular Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Anfrageformular Zugfeder Z-124I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-124I Federstahl Ø 1,6 x 14,1 x 83 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-124I EN 10270-1 1,6 14,1 83 101,3 190,99 107,99 0,865 91,2 | 96,0 | 92,5 | 85,0
RZ-124I 1.4310 1,6 14,1 83 85,63 189,73 106,73 0,743 92,4 | 100,0 | 91,7 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100KI 12 82,8 0,194 EN 10270-1 41,95 283,62 200,82 51,5 | 84,5 | 47,6 | 22,3
Z-106CI 13,7 98,7 0,203 EN 10270-1 52,74 339,44 240,74 56,7 | 90,2 | 52,4 | 27,5
Z-106BI 13,7 88,7 0,232 EN 10270-1 52,74 299,11 210,41 72,4 | 85,3 | 75,8 | 56,1
Z-106AI 13,7 80 0,266 EN 10270-1 52,74 263,87 183,87 61,1 | 86,7 | 60,6 | 36,0
Z-106I 13,7 65,2 0,353 EN 10270-1 52,74 203,5 138,3 63,4 | 84,6 | 65,1 | 40,7
Z-106FI 12,7 71,3 0,39 EN 10270-1 56,71 204,8 133,5 66,1 | 84,7 | 68,4 | 45,3
Z-115KI 15 76,9 0,394 EN 10270-1 66,08 230,86 153,96 68,3 | 91,4 | 67,7 | 45,8
Z-115V-24I 15 91 0,451 EN 10270-1 79,83 253,8 162,8 92,0 | 92,1 | 92,9 | 91,1
Z-109BI 11,2 82,7 0,478 EN 10270-1 63,88 207,4 124,7 71,7 | 85,7 | 74,8 | 54,6
Z-115V-23I 15 82 0,518 EN 10270-1 79,83 223,8 141,8 85,7 | 90,5 | 87,2 | 79,4
Z-121JI 15,5 86,5 0,614 EN 10270-1 92,71 225,55 139,05 81,5 | 95,2 | 82,1 | 67,0
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 83,1 | 91,3 | 85,4 | 72,6
Z-124AI 14,1 94,2 0,735 EN 10270-1 101,3 221,3 127,1 100,0 | 100,0 | 100,0 | 100,0
Z-121HI 15,5 75,5 0,742 EN 10270-1 92,71 190,56 115,06 90,9 | 94,0 | 92,7 | 85,9
Z-124I 14,1 83 0,865 EN 10270-1 101,3 190,99 107,99 91,2 | 96,0 | 92,5 | 85,0
Z-115V-34I 12 86 0,958 EN 10270-1 98,5 181,28 95,28 84,4 | 90,1 | 86,1 | 77,1
Z-124GI 12,7 92 1,05 EN 10270-1 111,8 190,57 98,57 83,4 | 95,9 | 84,1 | 70,3
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 63,9 | 91,8 | 61,8 | 38,0
Z-115V-33I 12 77 1,1 EN 10270-1 98,5 159,98 82,98 85,5 | 90,5 | 87,0 | 79,0
Z-127I 11,6 79 1,69 EN 10270-1 121,5 145,08 66,08 71,9 | 92,5 | 72,3 | 51,0
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 53,1 | 89,7 | 47,3 | 22,3
Z-144I 14,5 98,8 2,113 EN 10270-1 182,5 177,31 78,51 61,3 | 90,9 | 58,6 | 34,3
Z-130OI 12 87,2 2,551 EN 10270-1 162,8 145,63 58,43 57,2 | 88,9 | 54,1 | 28,6
Z-147NI 15 74,2 4,645 EN 10270-1 229,9 119,23 45,03 48,9 | 85,4 | 42,9 | 18,4
Z-161I 15 81 8,316 EN 10270-1 324,5 116,49 35,49 35,8 | 80,2 | 22,3 | 4,9
Z-162SI 14 86,2 18,192 EN 10270-1 466,9 109,33 23,13 35,5 | 82,6 | 19,9 | 3,9
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202085; Zugfeder Z-124I

Ursprungsland: DE, German; Zugfeder Z-124I
