Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Staffelpreise - Zugfeder Z-124F-02X

Bestellmenge Einzelpreis [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Zugfeder Kaufen

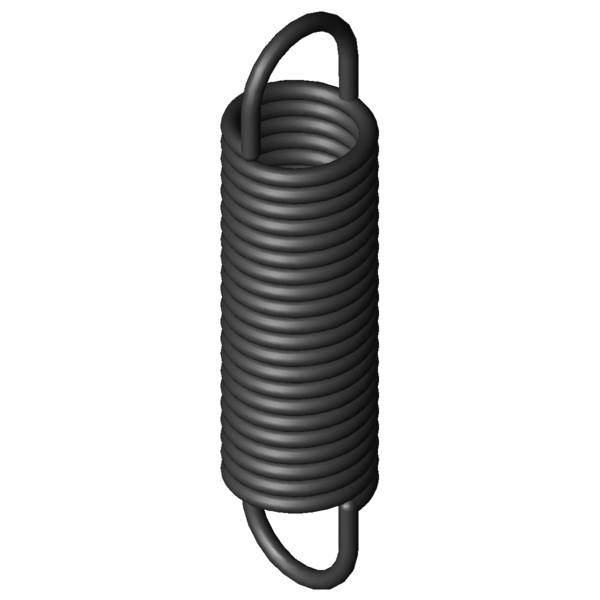

Produktbild Zugfeder Z-124F-02X
Produktbild Zugfeder Z-124F-02X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-124F-02X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 12,7 mm Äußerer Windungsdurchmesser
Dh 15,4 mm Kleinster Hülsendurchmesser
L0 52 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 36,4 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 98,1 mm Größte Länge bei statischer Belastung
sn 46,1 mm Größter Federweg bei statischer Belastung
Fn 111,8 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 7,8 mm Abstand der Öseninnkante vom Federkörper
R 2,244 N/mm Federrate
F0 8,331 N Innere Vorspannkraft
Fntol 6,7 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 13,028 g Gewicht des Artikels
Preisgruppe ZF - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-124F-02X

Anfrageformular Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Anfrageformular Zugfeder Z-124F-02X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-124F-02X Federstahl Ø 1,6 x 12,7 x 52 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-124F-02X EN 10270-1 1,6 12,7 52 111,8 98,1 46,1 2,244 100,0 | 100,0 | 100,0 | 100,0
RZ-124F-02X 1.4310 1,6 12,7 52 94,45 97,5 45,5 1,928 92,4 | 100,0 | 91,6 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-083X 13,5 44,4 0,211 EN 10270-1 28,63 171,84 127,44 40,3 | 80,7 | 30,9 | 9,3
Z-081JX 10 50 0,223 EN 10270-1 28,59 169,23 119,23 39,7 | 77,0 | 32,1 | 9,9
Z-087X 11 55,4 0,256 EN 10270-1 34,88 179,84 124,44 42,2 | 81,0 | 34,1 | 11,6
Z-100E-12X 14 49 0,281 EN 10270-1 34,48 163,52 114,52 44,2 | 84,6 | 35,5 | 12,4
Z-100JX 12 60,8 0,29 EN 10270-1 41,95 195,14 134,34 43,9 | 82,9 | 35,9 | 12,9
Z-087FX 10 50 0,391 EN 10270-1 38,21 139,51 89,51 46,5 | 79,1 | 42,8 | 17,6
Z-100HX 12 44,3 0,465 EN 10270-1 41,95 128,08 83,78 49,9 | 82,8 | 46,3 | 20,6
Z-105X 13,7 50,5 0,521 EN 10270-1 52,74 144,33 93,83 53,5 | 89,3 | 48,2 | 23,2
Z-115JX 15 55,9 0,624 EN 10270-1 66,08 152,37 96,47 56,7 | 88,4 | 53,4 | 28,2
Z-106E-11X 12,7 50,2 0,643 EN 10270-1 56,71 131,09 80,89 58,1 | 91,6 | 53,9 | 28,9
Z-115E-11X 11,3 59 0,888 EN 10270-1 70,59 131,96 72,96 63,1 | 86,1 | 63,2 | 39,9
Z-108X 11,2 46,5 1,02 EN 10270-1 63,88 104,23 57,73 66,5 | 85,2 | 68,5 | 45,6
Z-123X 14,1 59 1,381 EN 10270-1 101,3 126,71 67,71 77,9 | 92,7 | 79,3 | 61,7
Z-115V-31X 12 57,5 1,605 EN 10270-1 98,5 114,37 56,87 83,0 | 92,9 | 84,6 | 71,4
Z-124F-02X 12,7 52 2,244 EN 10270-1 111,8 98,1 46,1 100,0 | 100,0 | 100,0 | 100,0
Z-126X 11,6 55 2,698 EN 10270-1 121,5 96,4 41,4 89,6 | 95,3 | 90,9 | 82,6
Z-130NX 12 60,2 4,072 EN 10270-1 162,8 96,81 36,61 72,8 | 89,9 | 74,0 | 54,5
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 70,2 | 85,3 | 73,2 | 52,1
Z-129X 9,6 51,8 5,269 EN 10270-1 144,1 76,9 25,1 66,7 | 91,7 | 66,0 | 42,2
Z-130MX 12 44 6,398 EN 10270-1 162,8 67,3 23,3 61,2 | 89,3 | 59,6 | 34,7
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 56,9 | 84,3 | 55,7 | 30,5
Z-146X 12 54,8 8,253 EN 10270-1 216,4 78,34 23,54 55,8 | 89,8 | 51,4 | 26,4
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 43,0 | 80,6 | 35,7 | 12,7
Z-147RX 11 48 22,235 EN 10270-1 301,2 60,14 12,14 41,8 | 83,9 | 31,7 | 9,8
Z-162QX 14 44,2 45,713 EN 10270-1 466,9 53,41 9,21 34,8 | 77,6 | 22,0 | 4,8
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202085; Zugfeder Z-124F-02X

Ursprungsland: DE, German; Zugfeder Z-124F-02X
