Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Staffelpreise - Zugfeder Z-130NX

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Zugfeder Kaufen

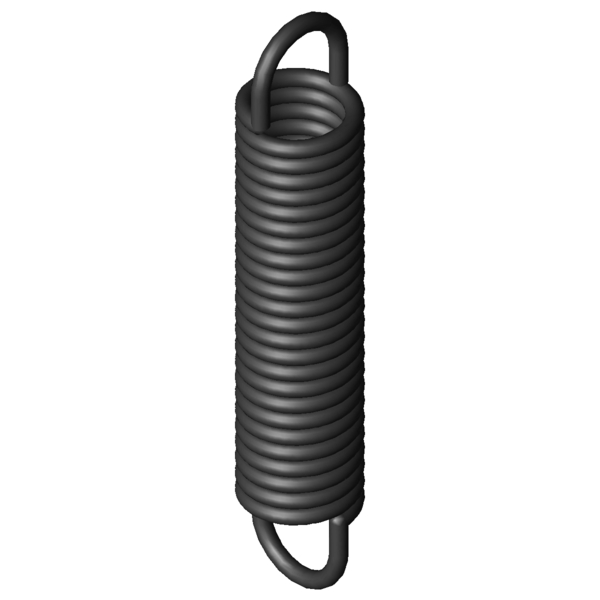

Produktbild Zugfeder Z-130NX
Produktbild Zugfeder Z-130NX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-130NX

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,8 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dh 15 mm Kleinster Hülsendurchmesser
L0 60,2 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 46,35 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 96,81 mm Größte Länge bei statischer Belastung
sn 36,61 mm Größter Federweg bei statischer Belastung
Fn 162,8 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,92 mm Abstand der Öseninnkante vom Federkörper
R 4,072 N/mm Federrate
F0 13,771 N Innere Vorspannkraft
Fntol 12,28 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 27 Grad Toleranz Ösenstellung
Gewicht 17,18 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-130NX

Anfrageformular Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Anfrageformular Zugfeder Z-130NX

Ähnliche Zugfedern im Umfeld der Zugfeder Z-130NX Federstahl Ø 1,8 x 12 x 60,2 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-130NX EN 10270-1 1,8 12 60,2 162,8 96,81 36,61 4,072 100,0 | 100,0 | 100,0 | 100,0
RZ-130NX 1.4310 1,8 12 60,2 137 96,24 36,04 3,497 92,3 | 100,0 | 91,3 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100JX 12 60,8 0,29 EN 10270-1 41,95 195,14 134,34 40,1 | 86,7 | 26,5 | 7,0
Z-087GX 10 60 0,305 EN 10270-1 38,21 174,55 114,55 38,2 | 79,5 | 27,7 | 7,5
Z-106X 13,7 65,2 0,351 EN 10270-1 52,74 204,52 139,32 40,3 | 83,1 | 29,3 | 8,5
Z-106FX 12,7 71,3 0,388 EN 10270-1 56,71 205,59 134,29 41,1 | 82,8 | 31,0 | 9,5
Z-106E-11X 12,7 50,2 0,643 EN 10270-1 56,71 131,09 80,89 46,1 | 82,4 | 40,0 | 15,8
Z-109X 11,2 61,2 0,687 EN 10270-1 63,88 146,92 85,72 48,3 | 87,0 | 41,0 | 16,8
Z-115E-11X 11,3 59 0,888 EN 10270-1 70,59 131,96 72,96 52,2 | 88,1 | 46,8 | 21,8
Z-109GX 10 59,5 1,01 EN 10270-1 71,04 124,22 64,72 52,9 | 83,9 | 50,1 | 24,7
Z-115V-32X 12 66,5 1,32 EN 10270-1 98,5 135,65 69,15 60,0 | 91,3 | 56,7 | 32,0
Z-123X 14,1 59 1,381 EN 10270-1 101,3 126,71 67,71 60,8 | 90,7 | 58,1 | 33,6
Z-124FX 12,7 68 1,538 EN 10270-1 111,8 135,3 67,3 63,2 | 90,6 | 61,5 | 37,4
Z-115V-31X 12 57,5 1,605 EN 10270-1 98,5 114,37 56,87 64,8 | 92,9 | 62,4 | 38,9
Z-124F-02X 12,7 52 2,244 EN 10270-1 111,8 98,1 46,1 72,8 | 89,9 | 74,0 | 54,5
Z-126X 11,6 55 2,698 EN 10270-1 121,5 96,4 41,4 79,9 | 92,3 | 81,5 | 66,0
Z-130NX 12 60,2 4,072 EN 10270-1 162,8 96,81 36,61 100,0 | 100,0 | 100,0 | 100,0
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 92,3 | 90,1 | 91,3 | 95,6
Z-129AX 9,6 61,4 4,241 EN 10270-1 144,1 92,59 31,19 90,7 | 89,0 | 86,9 | 96,3
Z-146AX 12 66,8 6,33 EN 10270-1 216,4 97,89 31,09 79,1 | 93,4 | 80,1 | 63,9
Z-146X 12 54,8 8,253 EN 10270-1 216,4 78,34 23,54 70,6 | 93,7 | 69,8 | 48,4
Z-147E-03X 10 57,6 13,994 EN 10270-1 252,9 73,56 15,96 57,2 | 89,7 | 54,0 | 28,1
Z-147SX 11 67,8 14,149 EN 10270-1 301,2 86,86 19,06 56,2 | 87,4 | 53,1 | 28,1
Z-162RX 14 61 28,299 EN 10270-1 466,9 75,87 14,87 44,9 | 82,9 | 37,7 | 14,2
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202085; Zugfeder Z-130NX

Ursprungsland: DE, German; Zugfeder Z-130NX
