Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Staffelpreise - Zugfeder Z-129I

Bestellmenge Einzelpreis [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Zugfeder Kaufen

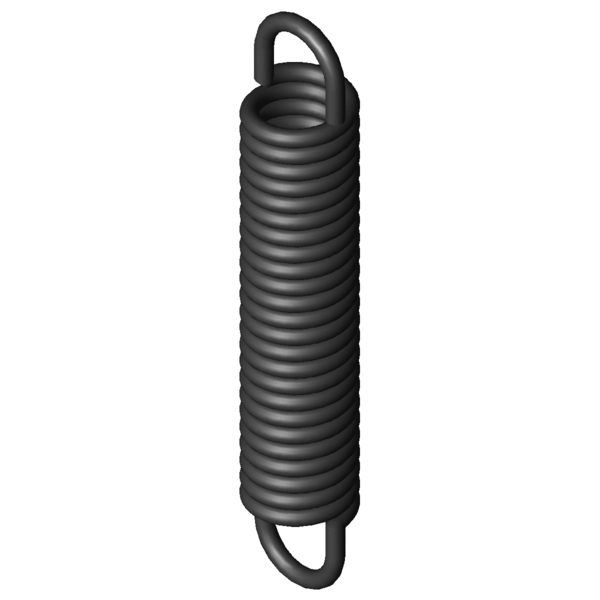

Produktbild Zugfeder Z-129I
Produktbild Zugfeder Z-129I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-129I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 9,6 mm Äußerer Windungsdurchmesser
Dh 12,3 mm Kleinster Hülsendurchmesser
L0 51,8 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 40,8 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 76,65 mm Größte Länge bei statischer Belastung
sn 24,85 mm Größter Federweg bei statischer Belastung
Fn 144,1 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 5,5 mm Abstand der Öseninnkante vom Federkörper
R 5,322 N/mm Federrate
F0 11,88 N Innere Vorspannkraft
Fntol 12,68 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 10,56 g Gewicht des Artikels
Preisgruppe ZE - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-129I

Anfrageformular Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Anfrageformular Zugfeder Z-129I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-129I Federstahl Ø 1,6 x 9,6 x 51,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-129I EN 10270-1 1,6 9,6 51,8 144,1 76,65 24,85 5,322 100,0 | 100,0 | 100,0 | 100,0
RZ-129I 1.4310 1,6 9,6 51,8 121,7 76,35 24,55 4,571 92,4 | 100,0 | 91,6 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-081H-01I 10 43 0,282 EN 10270-1 28,59 137,45 94,45 35,6 | 78,4 | 23,1 | 5,2
Z-087GI 10 60 0,307 EN 10270-1 38,21 173,92 113,92 37,2 | 81,6 | 24,2 | 5,8
Z-081K-01I 8,5 48,5 0,376 EN 10270-1 33,39 129,94 81,44 37,8 | 79,5 | 26,8 | 7,1
Z-087FI 10 50 0,394 EN 10270-1 38,21 138,88 88,88 39,9 | 85,0 | 27,2 | 7,4
Z-093AI 9 59,2 0,428 EN 10270-1 42,22 148,8 89,6 39,3 | 81,3 | 28,5 | 8,1
Z-089I 9,4 53 0,435 EN 10270-1 40,52 138,22 85,22 41,0 | 86,1 | 28,6 | 8,2
Z-093I 9 52,2 0,504 EN 10270-1 42,22 128,32 76,12 41,9 | 85,2 | 31,0 | 9,6
Z-094AI 8 50 0,771 EN 10270-1 47,15 105,65 55,65 44,7 | 80,8 | 38,7 | 14,6
Z-109GI 10 59,5 1,017 EN 10270-1 71,04 123,78 64,28 50,0 | 87,1 | 44,0 | 19,1
Z-112I 9,2 58,5 1,356 EN 10270-1 76,72 110,08 51,58 54,6 | 87,5 | 50,7 | 25,7
Z-109FI 10 47 1,401 EN 10270-1 71,04 93,67 46,67 55,3 | 88,3 | 51,3 | 26,2
Z-111I 9,2 43,3 2,02 EN 10270-1 76,72 77,93 34,63 62,2 | 85,8 | 62,5 | 38,2
Z-115OI 10 47,9 2,511 EN 10270-1 96,67 82,47 34,57 69,9 | 92,0 | 69,5 | 48,2
Z-129AI 9,6 61,4 4,275 EN 10270-1 144,1 92,34 30,94 88,4 | 94,8 | 90,2 | 80,3
Z-129I 9,6 51,8 5,322 EN 10270-1 144,1 76,65 24,85 100,0 | 100,0 | 100,0 | 100,0
Z-115W-21I 8 51,5 6,829 EN 10270-1 141,7 70,11 18,61 85,0 | 92,2 | 86,6 | 76,2
Z-130SI 9 55,4 11,695 EN 10270-1 209 70,83 15,43 66,8 | 92,0 | 65,5 | 42,8
Z-147E-03I 10 57,6 14,149 EN 10270-1 252,9 73,38 15,78 61,7 | 88,6 | 60,2 | 36,2
Z-147RI 11 48 22,593 EN 10270-1 301,2 59,95 11,95 51,7 | 84,2 | 48,0 | 23,0
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202085; Zugfeder Z-129I

Ursprungsland: DE, German; Zugfeder Z-129I
