Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Staffelpreise - Zugfeder Z-109FI

Bestellmenge Einzelpreis [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Zugfeder Kaufen

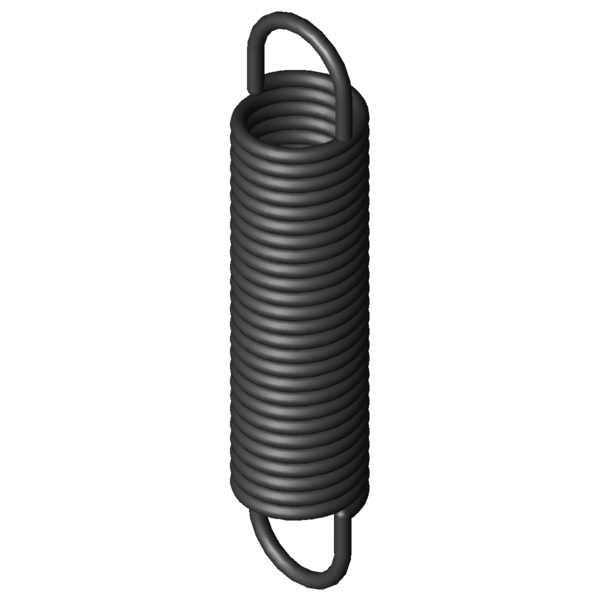

Produktbild Zugfeder Z-109FI
Produktbild Zugfeder Z-109FI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-109FI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dh 12,2 mm Kleinster Hülsendurchmesser
L0 47 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 34,38 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 93,67 mm Größte Länge bei statischer Belastung
sn 46,67 mm Größter Federweg bei statischer Belastung
Fn 71,04 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,31 mm Abstand der Öseninnkante vom Federkörper
R 1,401 N/mm Federrate
F0 5,661 N Innere Vorspannkraft
Fntol 4,28 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 29 Grad Toleranz Ösenstellung
Gewicht 7,565 g Gewicht des Artikels
Preisgruppe ZF - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-109FI

Anfrageformular Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Anfrageformular Zugfeder Z-109FI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-109FI Federstahl Ø 1,25 x 10 x 47 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-109FI EN 10270-1 1,25 10 47 71,04 93,67 46,67 1,401 100,0 | 100,0 | 100,0 | 100,0
RZ-109FI 1.4310 1,25 10 47 59,56 92,74 45,74 1,203 92,2 | 100,0 | 90,9 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-069I 10,8 47,5 0,106 EN 10270-1 19,1 216,79 169,29 39,9 | 85,2 | 27,2 | 7,4
Z-072AI 8,8 49,9 0,175 EN 10270-1 23,28 173,86 123,96 43,2 | 82,1 | 35,2 | 12,3
Z-072I 8,8 44,3 0,206 EN 10270-1 23,28 149,6 105,3 45,1 | 82,1 | 38,5 | 14,5
Z-081JI 10 50 0,225 EN 10270-1 28,59 168,48 118,48 48,1 | 88,7 | 39,8 | 15,9
Z-081H-01I 10 43 0,282 EN 10270-1 28,59 137,45 94,45 50,8 | 87,8 | 44,8 | 19,9
Z-081HI 10 36,5 0,362 EN 10270-1 28,59 109,99 73,49 53,6 | 83,2 | 51,9 | 25,6
Z-081K-01I 8,5 48,5 0,376 EN 10270-1 33,39 129,94 81,44 54,6 | 84,6 | 52,2 | 26,9
Z-087FI 10 50 0,394 EN 10270-1 38,21 138,88 88,88 57,6 | 91,3 | 53,1 | 28,2
Z-086I 11 40,4 0,416 EN 10270-1 34,88 117,1 76,7 56,8 | 85,6 | 55,0 | 29,9
Z-089I 9,4 53 0,435 EN 10270-1 40,52 138,22 85,22 58,2 | 87,6 | 55,9 | 31,2
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 59,8 | 88,5 | 57,7 | 33,3
Z-093I 9 52,2 0,504 EN 10270-1 42,22 128,32 76,12 61,2 | 86,7 | 60,4 | 36,4
Z-088I 9,4 38 0,702 EN 10270-1 40,52 90,86 52,86 69,3 | 85,0 | 72,7 | 50,4
Z-108I 11,2 46,5 1,031 EN 10270-1 63,88 103,61 57,11 85,1 | 96,1 | 85,8 | 73,5
Z-109FI 10 47 1,401 EN 10270-1 71,04 93,67 46,67 100,0 | 100,0 | 100,0 | 100,0
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 93,8 | 91,4 | 96,2 | 93,7
Z-111I 9,2 43,3 2,02 EN 10270-1 76,72 77,93 34,63 82,3 | 94,7 | 83,4 | 68,7
Z-115OI 10 47,9 2,511 EN 10270-1 96,67 82,47 34,57 74,7 | 95,8 | 73,8 | 54,4
Z-115NI 10 35,3 3,97 EN 10270-1 96,67 57,17 21,87 60,9 | 88,1 | 60,2 | 34,4
Z-129I 9,6 51,8 5,322 EN 10270-1 144,1 76,65 24,85 55,3 | 88,3 | 51,3 | 26,2
Z-130E-03I 8 46 11,319 EN 10270-1 168,4 59,31 13,31 44,2 | 85,3 | 35,4 | 12,0
Z-147E-03I 10 57,6 14,149 EN 10270-1 252,9 73,38 15,78 40,6 | 81,4 | 31,0 | 9,5
Z-147E-02I 10 41,6 21,956 EN 10270-1 252,9 51,77 10,17 38,2 | 83,7 | 24,9 | 6,1
Z-147RI 11 48 22,593 EN 10270-1 301,2 59,95 11,95 37,5 | 81,9 | 24,6 | 6,0
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder Z-109FI

Ursprungsland: DE, German; Zugfeder Z-109FI
