Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Staffelpreise - Zugfeder RZ-109FI

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

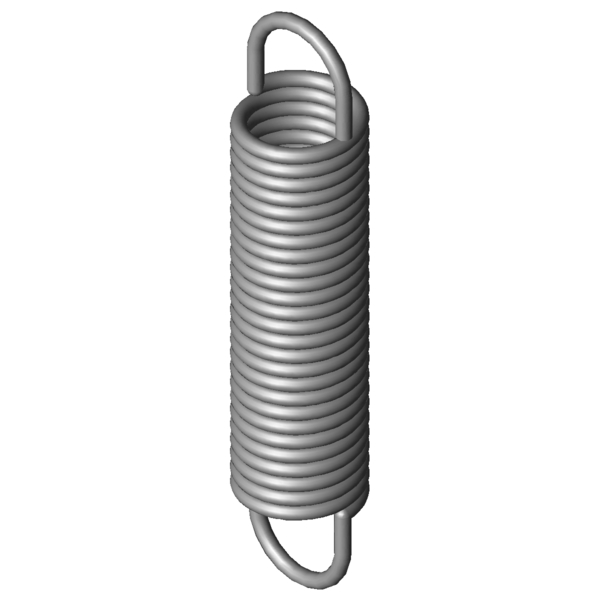

Produktbild Zugfeder RZ-109FI
Produktbild Zugfeder RZ-109FI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-109FI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dh 12,2 mm Kleinster Hülsendurchmesser
L0 47 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 34,38 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 92,74 mm Größte Länge bei statischer Belastung
sn 45,74 mm Größter Federweg bei statischer Belastung
Fn 59,56 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,31 mm Abstand der Öseninnkante vom Federkörper
R 1,203 N/mm Federrate
F0 4,521 N Innere Vorspannkraft
Fntol 4,35 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 29 Grad Toleranz Ösenstellung
Gewicht 7,5364 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-109FI

Anfrageformular Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Anfrageformular Zugfeder RZ-109FI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-109FI Edelstahl Ø 1,25 x 10 x 47 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-109FI 1.4310 1,25 10 47 59,56 92,74 45,74 1,203 100,0 | 100,0 | 100,0 | 100,0
Z-109FI EN 10270-1 1,25 10 47 71,04 93,67 46,67 1,401 92,2 | 100,0 | 90,9 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-069I 10,8 47,5 0,091 1.4310 15,67 209,49 161,99 40,0 | 85,2 | 27,3 | 7,4
RZ-072AI 8,8 49,9 0,151 1.4310 19,09 168,68 118,78 76,3 | 90,7 | 77,8 | 60,5
RZ-072I 8,8 44,3 0,177 1.4310 19,09 145,2 100,9 45,1 | 82,1 | 38,7 | 14,5
RZ-081JI 10 50 0,193 1.4310 23,6 164 114 48,1 | 88,7 | 39,9 | 15,9
RZ-081H-01I 10 43 0,242 1.4310 23,6 133,9 90,9 50,9 | 87,8 | 45,0 | 19,9
RZ-081HI 10 36,5 0,311 1.4310 23,6 107,21 70,71 53,7 | 83,2 | 52,2 | 25,6
RZ-081K-01I 8,5 48,5 0,323 1.4310 27,55 126,94 78,44 56,0 | 87,6 | 52,6 | 27,7
RZ-087FI 10 50 0,338 1.4310 31,73 136,3 86,3 57,6 | 91,3 | 53,1 | 28,2
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 56,9 | 85,6 | 55,1 | 29,9
RZ-089I 9,4 53 0,374 1.4310 33,65 135,67 82,67 52,7 | 84,8 | 49,3 | 23,9
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 59,9 | 88,5 | 57,7 | 33,3
RZ-093I 9 52,2 0,433 1.4310 35,06 126,07 73,87 50,5 | 85,6 | 45,5 | 20,5
RZ-088I 9,4 38 0,603 1.4310 33,65 89,28 51,28 69,4 | 85,0 | 72,8 | 50,4
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 85,1 | 96,1 | 85,8 | 73,4
RZ-109FI 10 47 1,203 1.4310 59,56 92,74 45,74 100,0 | 100,0 | 100,0 | 100,0
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 93,8 | 91,4 | 96,3 | 93,6
RZ-111I 9,2 43,3 1,735 1.4310 64,34 77,26 33,96 82,3 | 94,7 | 83,4 | 68,7
RZ-115OI 10 47,9 2,157 1.4310 81,51 82,03 34,13 74,7 | 95,8 | 73,8 | 54,5
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 60,9 | 88,1 | 60,1 | 34,5
RZ-129I 9,6 51,8 4,571 1.4310 121,7 76,35 24,55 55,3 | 88,3 | 51,3 | 26,3
RZ-130E-03I 8 46 9,722 1.4310 142,2 59,18 13,18 40,4 | 82,3 | 30,0 | 9,0
RZ-147E-03I 10 57,6 12,153 1.4310 212 73,11 15,51 40,6 | 81,4 | 31,0 | 9,5
RZ-147E-02I 10 41,6 18,858 1.4310 212 51,6 10 38,3 | 83,7 | 25,0 | 6,1
RZ-147RI 11 48 19,405 1.4310 251,8 59,69 11,69 37,5 | 81,9 | 24,6 | 6,0
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder RZ-109FI

Ursprungsland: DE, German; Zugfeder RZ-109FI
