Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Staffelpreise - Zugfeder Z-133X

Bestellmenge Einzelpreis [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Zugfeder Kaufen

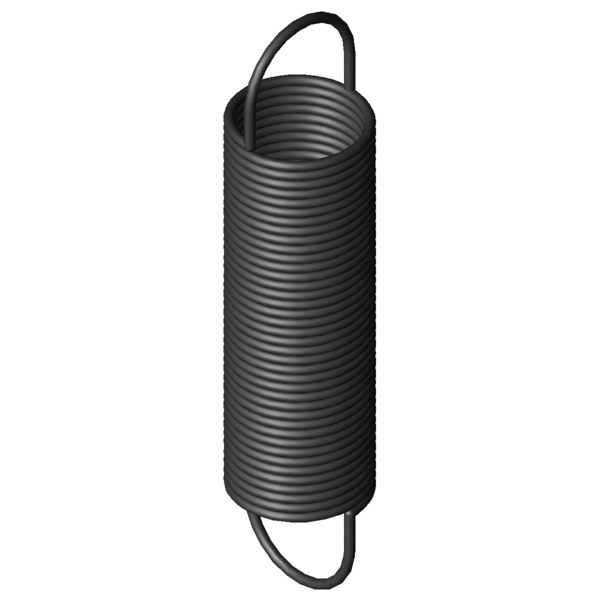

Produktbild Zugfeder Z-133X
Produktbild Zugfeder Z-133X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-133X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 27 mm Äußerer Windungsdurchmesser
Dh 30,5 mm Kleinster Hülsendurchmesser
L0 118 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 81,5 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 477,49 mm Größte Länge bei statischer Belastung
sn 359,49 mm Größter Federweg bei statischer Belastung
Fn 101,2 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 18,25 mm Abstand der Öseninnkante vom Federkörper
R 0,262 N/mm Federrate
F0 6,881 N Innere Vorspannkraft
Fntol 5,48 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2,4 mm (+/-) Toleranz für ungespannte Länge
Detol 0,45 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 47 Grad Toleranz Ösenstellung
Gewicht 80,92 g Gewicht des Artikels
Preisgruppe ZL - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-133X

Anfrageformular Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Anfrageformular Zugfeder Z-133X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-133X Federstahl Ø 2 x 27 x 118 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-133X EN 10270-1 2 27 118 101,2 477,49 359,49 0,262 100,0 | 100,0 | 100,0 | 100,0
RZ-133X 1.4310 2 27 118 84,86 470,1 352,1 0,225 92,2 | 100,0 | 90,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115F-14X 20 114,5 0,102 EN 10270-1 49,5 578,2 463,7 60,5 | 80,4 | 63,2 | 37,9
Z-115V-16X 20 121 0,132 EN 10270-1 60,54 549,69 428,69 47,3 | 87,5 | 39,1 | 15,3
Z-118AX 21,6 117 0,155 EN 10270-1 67,4 525,4 408,4 49,2 | 87,5 | 42,4 | 17,9
Z-133AX 27 146 0,194 EN 10270-1 101,2 632,1 486,1 84,8 | 93,6 | 87,0 | 74,0
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 89,5 | 90,0 | 87,0 | 91,6
Z-133X 27 118 0,262 EN 10270-1 101,2 477,49 359,49 100,0 | 100,0 | 100,0 | 100,0
Z-147E-23X 30 133 0,279 EN 10270-1 118 537,1 404,1 91,2 | 89,9 | 87,4 | 96,4
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 76,6 | 92,2 | 77,6 | 60,0
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 75,7 | 89,1 | 77,9 | 60,0
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 71,5 | 91,6 | 72,1 | 51,0
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 68,3 | 92,2 | 67,4 | 45,4
Z-153X 27,5 138 0,641 EN 10270-1 184,9 405,23 267,23 64,4 | 87,9 | 64,5 | 40,7
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 54,6 | 87,9 | 50,5 | 25,3
Z-162U-20X 32 128 1,219 EN 10270-1 265,6 329,03 201,03 49,8 | 81,1 | 47,0 | 21,3
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 50,3 | 84,7 | 45,5 | 20,7
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 50,6 | 85,4 | 45,5 | 20,7
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 47,4 | 82,2 | 42,3 | 17,6
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 45,6 | 80,9 | 40,0 | 15,9
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 43,0 | 84,1 | 33,6 | 11,2
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 40,9 | 81,4 | 31,4 | 9,8
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 42,2 | 86,1 | 31,0 | 9,5
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202085; Zugfeder Z-133X

Ursprungsland: DE, German; Zugfeder Z-133X
