Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Staffelpreise - Zugfeder Z-162K-21X

Bestellmenge Einzelpreis [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 2,9500 EUR
37 2,9500 EUR
75 2,9500 EUR
125 2,9500 EUR
175 2,9500 EUR
250 2,9500 EUR
350 2,9500 EUR
450 2,9500 EUR

Zugfeder Kaufen

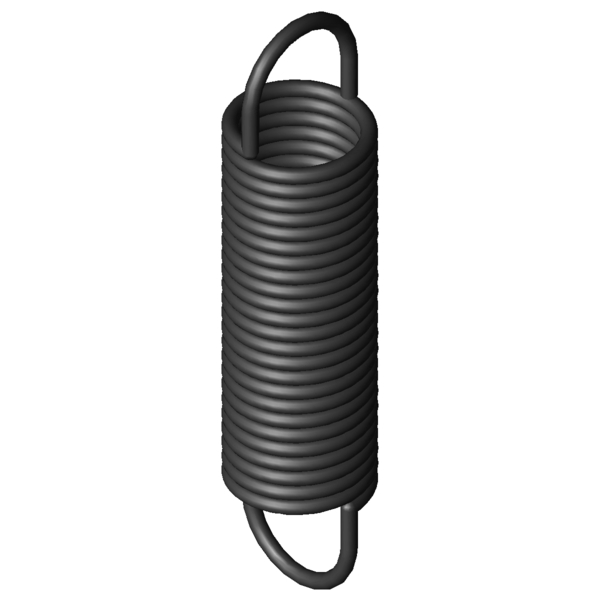

Produktbild Zugfeder Z-162K-21X
Produktbild Zugfeder Z-162K-21X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-162K-21X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,8 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 25 mm Äußerer Windungsdurchmesser
Dh 29,6 mm Kleinster Hülsendurchmesser
L0 104 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 72,1 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 214,7 mm Größte Länge bei statischer Belastung
sn 110,7 mm Größter Federweg bei statischer Belastung
Fn 277,6 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 15,95 mm Abstand der Öseninnkante vom Federkörper
R 2,31 N/mm Federrate
F0 21,66 N Innere Vorspannkraft
Fntol 14,6 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 28 Grad Toleranz Ösenstellung
Gewicht 89,99 g Gewicht des Artikels
Preisgruppe ###ZN - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-162K-21X

Anfrageformular Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Anfrageformular Zugfeder Z-162K-21X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-162K-21X Federstahl Ø 2,8 x 25 x 104 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-162K-21X EN 10270-1 2,8 25 104 277,6 214,7 110,7 2,31 100,0 | 100,0 | 100,0 | 100,0
RZ-162K-21X 1.4310 2,8 25 104 229,9 211,1 107,1 1,986 91,8 | 100,0 | 89,8 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-14X 20 99 0,174 EN 10270-1 60,54 423,55 324,55 37,2 | 76,3 | 28,0 | 7,4
Z-118X 21,6 95 0,21 EN 10270-1 67,4 397,02 302,02 39,2 | 78,3 | 30,5 | 8,9
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 42,7 | 85,7 | 32,1 | 10,3
Z-133X 27 118 0,262 EN 10270-1 101,2 477,49 359,49 43,0 | 84,1 | 33,6 | 11,2
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 46,0 | 79,2 | 42,4 | 16,5
Z-130JX 20 100 0,446 EN 10270-1 100,9 310,77 210,77 47,9 | 80,1 | 44,4 | 19,1
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 49,5 | 86,7 | 43,3 | 18,7
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 51,2 | 84,7 | 47,0 | 22,0
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 53,7 | 86,6 | 49,9 | 24,7
Z-147HX 24 88,6 0,931 EN 10270-1 148 237,15 148,55 63,4 | 86,6 | 63,9 | 39,7
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 67,8 | 92,4 | 66,6 | 44,3
Z-147K-02X 20 112 1,092 EN 10270-1 176,1 259,81 147,81 66,8 | 83,8 | 69,2 | 47,5
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 73,5 | 92,1 | 74,3 | 54,3
Z-155X 22,5 93 2,01 EN 10270-1 223,8 195,56 102,56 87,7 | 89,6 | 86,6 | 87,0
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 100,0 | 100,0 | 100,0 | 100,0
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 85,7 | 88,1 | 84,3 | 84,8
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 83,4 | 93,3 | 85,0 | 71,9
Z-162N-01X 20 112 4,002 EN 10270-1 341,5 190,44 78,44 74,9 | 91,0 | 76,1 | 57,6
Z-162U-29X 24 94 4,29 EN 10270-1 348,5 168,8 74,8 73,6 | 93,2 | 73,6 | 53,8
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 66,9 | 91,6 | 65,7 | 43,2
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 59,7 | 87,7 | 58,2 | 33,2
Z-176X 19,2 103 10,537 EN 10270-1 510 147,09 44,09 52,2 | 87,8 | 47,1 | 21,7
Z-177MX 25 89,7 11,086 EN 10270-1 555,1 136,46 46,76 51,8 | 88,0 | 46,1 | 21,1
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 48,4 | 82,1 | 43,9 | 19,3
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 46,2 | 85,9 | 38,2 | 14,5
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 40,9 | 82,0 | 31,1 | 9,6
Z-202X 24 85,6 23,709 EN 10270-1 765,7 115 29,4 41,3 | 82,8 | 31,4 | 9,6
Z-253HX 30 100 31,96 EN 10270-1 1134 132 32 37,4 | 78,5 | 26,7 | 7,1
Z-230HX 25 87 38,03 EN 10270-1 1008 110,6 23,6 37,4 | 82,0 | 24,4 | 5,9
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder Z-162K-21X

Ursprungsland: DE, German; Zugfeder Z-162K-21X
