Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Staffelpreise - Zugfeder Z-177NX

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 3,4700 EUR
37 3,4700 EUR
75 3,4700 EUR
125 3,4700 EUR
175 3,4700 EUR
250 3,4700 EUR
350 3,4700 EUR

Zugfeder Kaufen

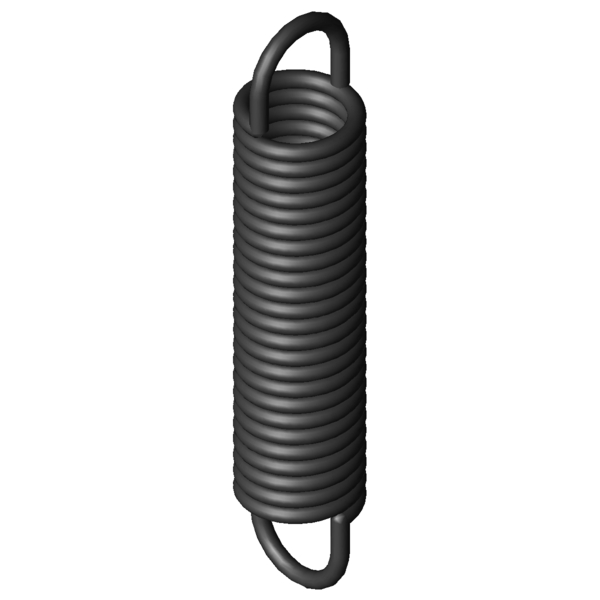

Produktbild Zugfeder Z-177NX
Produktbild Zugfeder Z-177NX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-177NX

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 25 mm Äußerer Windungsdurchmesser
Dh 30,8 mm Kleinster Hülsendurchmesser
L0 122 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 92,7 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 195,49 mm Größte Länge bei statischer Belastung
sn 73,49 mm Größter Federweg bei statischer Belastung
Fn 555,1 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 14,65 mm Abstand der Öseninnkante vom Federkörper
R 7,054 N/mm Federrate
F0 36,8 N Innere Vorspannkraft
Fntol 37,31 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 27 Grad Toleranz Ösenstellung
Gewicht 143,3914 g Gewicht des Artikels
Preisgruppe ###AC - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-177NX

Anfrageformular Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Anfrageformular Zugfeder Z-177NX

Ähnliche Zugfedern im Umfeld der Zugfeder Z-177NX Federstahl Ø 3,6 x 25 x 122 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-177NX EN 10270-1 3,6 25 122 555,1 195,49 73,49 7,054 100,0 | 100,0 | 100,0 | 100,0
RZ-177NX 1.4310 3,6 25 122 463,3 193,62 71,62 6,059 92,0 | 100,0 | 90,5 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 37,6 | 77,9 | 27,6 | 7,3
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 40,9 | 85,7 | 28,7 | 8,2
Z-153X 27,5 138 0,641 EN 10270-1 184,9 405,23 267,23 40,8 | 82,9 | 30,4 | 9,2
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 44,8 | 81,0 | 38,7 | 14,7
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 48,3 | 84,4 | 42,5 | 18,0
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 51,7 | 87,7 | 46,2 | 21,2
Z-156JX 20 123,5 1,916 EN 10270-1 249,9 243,4 119,9 54,5 | 82,7 | 53,2 | 27,6
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 59,7 | 87,7 | 58,2 | 33,2
Z-159X 18,5 124 2,444 EN 10270-1 268,6 224,67 100,67 58,9 | 80,6 | 60,7 | 35,3
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 63,3 | 90,4 | 61,6 | 37,9
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 64,4 | 91,4 | 62,6 | 39,1
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 68,5 | 91,2 | 68,1 | 46,1
Z-162U-29X 24 94 4,29 EN 10270-1 348,5 168,8 74,8 75,9 | 85,5 | 80,5 | 61,7
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 85,3 | 90,6 | 88,3 | 76,8
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 100,0 | 100,0 | 100,0 | 100,0
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 90,5 | 91,8 | 92,1 | 87,5
Z-177MX 25 89,7 11,086 EN 10270-1 555,1 136,46 46,76 78,9 | 91,2 | 81,8 | 63,6
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 75,3 | 90,8 | 76,6 | 58,5
Z-223JX 30 130 12,14 EN 10270-1 858,7 194,8 64,8 73,0 | 85,7 | 76,4 | 57,0
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 67,8 | 93,0 | 66,5 | 43,8
Z-231X 25 156 17,424 EN 10270-1 1008 207,44 51,44 62,4 | 86,1 | 62,5 | 38,5
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 58,4 | 92,8 | 53,7 | 28,8
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202085; Zugfeder Z-177NX

Ursprungsland: DE, German; Zugfeder Z-177NX
