Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Staffelpreise - Zugfeder Z-140X

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,5300 EUR
175 0,5300 EUR
250 0,5300 EUR
350 0,5300 EUR
450 0,5300 EUR

Zugfeder Kaufen

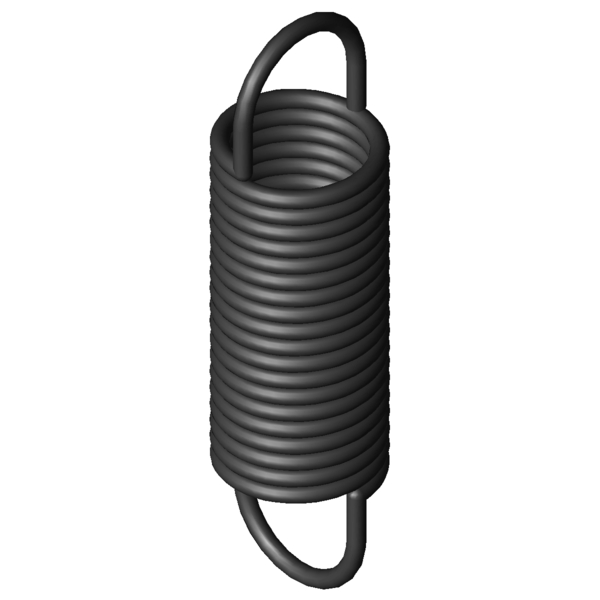

Produktbild Zugfeder Z-140X
Produktbild Zugfeder Z-140X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-140X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 18 mm Äußerer Windungsdurchmesser
Dh 21,3 mm Kleinster Hülsendurchmesser
L0 64,4 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 41,5 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 132,63 mm Größte Länge bei statischer Belastung
sn 68,23 mm Größter Federweg bei statischer Belastung
Fn 149,2 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 11,45 mm Abstand der Öseninnkante vom Federkörper
R 2,015 N/mm Federrate
F0 11,81 N Innere Vorspannkraft
Fntol 8,94 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 27 g Gewicht des Artikels
Preisgruppe #ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-140X

Anfrageformular Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Anfrageformular Zugfeder Z-140X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-140X Federstahl Ø 2 x 18 x 64,4 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-140X EN 10270-1 2 18 64,4 149,2 132,63 68,23 2,015 100,0 | 100,0 | 100,0 | 100,0
RZ-140X 1.4310 2 18 64,4 125,1 131,27 66,87 1,731 92,2 | 100,0 | 90,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 44,1 | 86,2 | 34,3 | 11,8
Z-102X 17,2 56,1 0,248 EN 10270-1 42,35 215,69 159,59 43,1 | 81,7 | 35,6 | 12,1
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 46,0 | 85,7 | 38,0 | 14,4
Z-106X 13,7 65,2 0,351 EN 10270-1 52,74 204,52 139,32 46,2 | 79,1 | 42,2 | 17,3
Z-115F-11X 20 53 0,386 EN 10270-1 49,5 175,23 122,23 47,9 | 80,8 | 44,5 | 18,5
Z-115V-22X 15 71,5 0,621 EN 10270-1 79,83 189,66 118,16 56,4 | 82,8 | 55,6 | 30,9
Z-120X 17,6 64,6 0,659 EN 10270-1 82,12 179,85 115,25 60,7 | 92,5 | 57,1 | 32,6
Z-130HX 20 73 0,717 EN 10270-1 100,9 204,24 131,24 61,5 | 89,4 | 59,8 | 35,2
Z-115V-21X 15 62,5 0,755 EN 10270-1 79,83 159,66 97,16 61,5 | 85,1 | 61,9 | 37,6
Z-121GX 15,5 66 0,896 EN 10270-1 92,71 161,31 95,31 66,4 | 87,9 | 66,9 | 44,5
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 73,1 | 89,4 | 74,7 | 55,3
Z-130K-21X 16 63 1,642 EN 10270-1 124,8 133 70 88,1 | 92,2 | 90,6 | 81,5
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 94,1 | 98,6 | 94,5 | 89,1
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 89,7 | 88,7 | 83,5 | 97,0
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 100,0 | 100,0 | 100,0 | 100,0
Z-136E-10X 18,6 49 3,033 EN 10270-1 144,7 93,15 44,15 79,5 | 91,0 | 80,8 | 66,7
Z-139X 18 48,4 3,387 EN 10270-1 149,2 88,99 40,59 77,0 | 91,7 | 79,7 | 59,5
Z-141FX 16 53 3,772 EN 10270-1 166,7 93,36 40,36 72,6 | 90,4 | 74,3 | 52,9
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 69,1 | 90,6 | 69,6 | 47,0
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 64,3 | 89,5 | 63,3 | 39,9
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 58,9 | 91,2 | 55,1 | 30,4
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 53,7 | 84,2 | 51,3 | 25,7
Z-157X 18,5 54,1 8,269 EN 10270-1 268,6 83,86 29,76 53,6 | 87,1 | 49,6 | 24,2
Z-162LX 20 53,8 12,621 EN 10270-1 341,5 78,68 24,88 45,9 | 81,7 | 40,1 | 15,9
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 43,1 | 86,9 | 32,1 | 10,3
Z-175X 19,2 62 22,196 EN 10270-1 510 82,93 20,93 41,0 | 84,2 | 30,0 | 9,0
Z-162RX 14 61 28,299 EN 10270-1 466,9 75,87 14,87 38,4 | 81,3 | 26,9 | 7,0
Z-177RX 18 78,5 36,384 EN 10270-1 739,6 96,85 18,35 36,1 | 79,2 | 23,5 | 5,4
Z-177QX 18 56,9 58,774 EN 10270-1 739,6 68,26 11,36 34,4 | 81,3 | 18,4 | 3,4
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder Z-140X

Ursprungsland: DE, German; Zugfeder Z-140X
