Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Staffelpreise - Zugfeder Z-147K-21X

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Zugfeder Kaufen

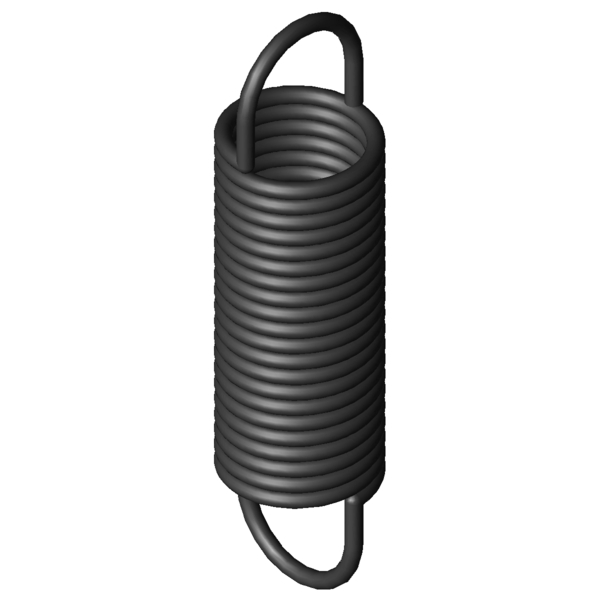

Produktbild Zugfeder Z-147K-21X
Produktbild Zugfeder Z-147K-21X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147K-21X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 20 mm Äußerer Windungsdurchmesser
Dh 23,8 mm Kleinster Hülsendurchmesser
L0 75,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 50,05 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 158,5 mm Größte Länge bei statischer Belastung
sn 83 mm Größter Federweg bei statischer Belastung
Fn 176,1 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 12,73 mm Abstand der Öseninnkante vom Federkörper
R 1,964 N/mm Federrate
F0 14,71 N Innere Vorspannkraft
Fntol 9,4 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,45 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 25 Grad Toleranz Ösenstellung
Gewicht 39,5 g Gewicht des Artikels
Preisgruppe #ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-147K-21X

Anfrageformular Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Anfrageformular Zugfeder Z-147K-21X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147K-21X Federstahl Ø 2,2 x 20 x 75,5 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147K-21X EN 10270-1 2,2 20 75,5 176,1 158,5 83 1,964 100,0 | 100,0 | 100,0 | 100,0
RZ-147K-21X 1.4310 2,2 20 75,5 147,2 156,6 81,1 1,671 92,1 | 100,0 | 90,6 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 43,7 | 83,4 | 35,7 | 12,1
Z-117AX 21,6 85 0,247 EN 10270-1 67,4 341,44 256,44 44,1 | 84,7 | 35,3 | 12,4
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 46,8 | 87,0 | 38,7 | 14,8
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 48,2 | 86,5 | 41,2 | 16,9
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 50,1 | 86,4 | 44,3 | 19,5
Z-120X 17,6 64,6 0,659 EN 10270-1 82,12 179,85 115,25 58,3 | 82,1 | 59,3 | 33,6
Z-130HX 20 73 0,717 EN 10270-1 100,9 204,24 131,24 63,1 | 92,8 | 60,3 | 36,2
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 61,1 | 83,4 | 62,1 | 37,7
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 71,1 | 92,7 | 70,6 | 49,9
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 72,2 | 91,9 | 72,4 | 52,4
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 73,7 | 85,7 | 78,3 | 56,9
Z-140AX 18 87,4 1,253 EN 10270-1 149,2 197,09 109,69 77,8 | 89,1 | 80,2 | 64,1
Z-147K-01X 20 90,9 1,472 EN 10270-1 176,1 200,57 109,67 86,0 | 94,4 | 87,8 | 75,7
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 89,2 | 90,0 | 85,8 | 91,9
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 100,0 | 100,0 | 100,0 | 100,0
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 89,7 | 88,7 | 83,5 | 97,0
Z-156HX 20 91 2,884 EN 10270-1 249,9 170,68 79,68 80,4 | 90,3 | 83,2 | 67,6
Z-156GX 20 86 3,126 EN 10270-1 249,9 159,49 73,49 77,9 | 91,9 | 79,5 | 62,4
Z-158X 18,5 86,6 3,925 EN 10270-1 268,6 149,28 62,68 69,8 | 89,2 | 70,5 | 49,5
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 66,3 | 91,1 | 65,7 | 42,0
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 64,1 | 90,7 | 62,7 | 38,7
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 57,4 | 87,5 | 55,3 | 29,5
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 55,2 | 90,7 | 50,0 | 25,0
Z-172X 23,2 68,4 11,364 EN 10270-1 430,1 103,58 35,18 47,0 | 81,9 | 41,7 | 17,4
Z-162U-39X 18 86 11,78 EN 10270-1 452,6 120,7 34,7 46,8 | 83,7 | 40,4 | 16,3
Z-175X 19,2 62 22,196 EN 10270-1 510 82,93 20,93 40,3 | 82,3 | 29,9 | 8,7
Z-177RX 18 78,5 36,384 EN 10270-1 739,6 96,85 18,35 36,9 | 82,4 | 23,0 | 5,3
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder Z-147K-21X

Ursprungsland: DE, German; Zugfeder Z-147K-21X
