Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Staffelpreise - Zugfeder Z-182I

Bestellmenge Einzelpreis [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 6,2800 EUR
37 6,2800 EUR
75 6,2800 EUR
125 6,2800 EUR
175 6,2800 EUR
250 6,2800 EUR
350 6,2800 EUR

Zugfeder Kaufen

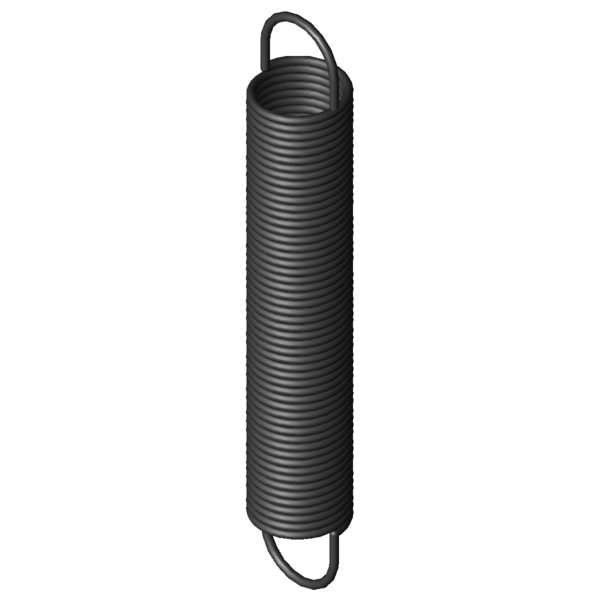

Produktbild Zugfeder Z-182I
Produktbild Zugfeder Z-182I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-182I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dh 50,6 mm Kleinster Hülsendurchmesser
L0 277 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 218 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 817,67 mm Größte Länge bei statischer Belastung
sn 540,67 mm Größter Federweg bei statischer Belastung
Fn 436,3 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 29,5 mm Abstand der Öseninnkante vom Federkörper
R 0,762 N/mm Federrate
F0 24,5 N Innere Vorspannkraft
Fntol 20,19 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 4 mm (+/-) Toleranz für ungespannte Länge
Detol 0,6 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 47 Grad Toleranz Ösenstellung
Gewicht 689,8753 g Gewicht des Artikels
Preisgruppe ###AO - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-182I

Anfrageformular Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Anfrageformular Zugfeder Z-182I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-182I Federstahl Ø 4 x 44 x 277 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-182I EN 10270-1 4 44 277 436,3 817,67 540,67 0,762 100,0 | 100,0 | 100,0 | 100,0
RZ-182I 1.4310 4 44 277 366,5 807,34 530,34 0,654 92,2 | 100,0 | 91,0 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-162U-07I 40 266 0,234 EN 10270-1 214,2 1130,83 864,83 57,9 | 87,3 | 55,8 | 30,7
Z-162U-06I 40 242 0,265 EN 10270-1 214,2 1007,28 765,28 59,7 | 84,4 | 59,9 | 34,7
Z-165AI 43,2 234 0,312 EN 10270-1 238,4 960,34 726,34 64,3 | 87,6 | 64,5 | 40,7
Z-168DI 35,2 273 0,469 EN 10270-1 290,5 852,48 579,48 76,1 | 86,2 | 79,9 | 62,1
Z-184I 44 341 0,586 EN 10270-1 436,3 1043,37 702,37 86,4 | 93,7 | 88,5 | 77,0
Z-177KI 40 272 0,596 EN 10270-1 357,1 838,06 566,06 86,6 | 93,0 | 88,7 | 78,2
Z-183I 44 309 0,663 EN 10270-1 436,3 930,52 621,52 92,3 | 96,5 | 93,5 | 87,0
Z-182I 44 277 0,762 EN 10270-1 436,3 817,67 540,67 100,0 | 100,0 | 100,0 | 100,0
Z-181I 44 249 0,876 EN 10270-1 436,3 718,93 469,93 92,3 | 96,6 | 93,5 | 86,9
Z-213I 50 280 0,954 EN 10270-1 532,3 808,81 528,81 87,3 | 91,9 | 89,9 | 80,2
Z-180I 44 225 1,006 EN 10270-1 436,3 634,3 409,3 85,8 | 93,7 | 87,9 | 75,7
Z-212I 50 252 1,095 EN 10270-1 532,3 712,57 460,57 80,9 | 89,3 | 83,6 | 69,8
Z-190I 36 264 1,488 EN 10270-1 528,1 595,95 331,95 71,7 | 92,4 | 72,0 | 50,7
Z-243I 50 303 1,503 EN 10270-1 707,9 742,83 439,83 69,4 | 86,5 | 71,5 | 50,1
Z-242I 50 272 1,725 EN 10270-1 707,9 655,08 383,08 66,2 | 88,7 | 66,2 | 43,7
Z-221I 40 295 1,745 EN 10270-1 658,2 639,78 344,78 66,2 | 91,2 | 65,0 | 42,3
Z-220I 40 264 2,008 EN 10270-1 658,2 563,67 299,67 63,1 | 91,7 | 60,9 | 36,7
Z-219I 40 236 2,306 EN 10270-1 658,2 497 261 59,2 | 88,3 | 57,3 | 32,0
Z-279I 50 290 2,612 EN 10270-1 921,2 612,08 322,08 55,7 | 85,4 | 53,5 | 28,2
Z-278I 50 252 3,158 EN 10270-1 921,2 518,41 266,41 51,9 | 83,9 | 48,3 | 23,3
Z-250I 40 286 3,194 EN 10270-1 873,5 536,04 250,04 53,5 | 89,3 | 48,1 | 23,1
Z-249I 40 256 3,667 EN 10270-1 873,5 473,77 217,77 51,0 | 87,8 | 45,1 | 20,1
Z-287I 40 308 4,882 EN 10270-1 1134 515,74 207,74 45,9 | 84,5 | 38,4 | 14,8
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202085; Zugfeder Z-182I

Ursprungsland: DE, German; Zugfeder Z-182I
