Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Staffelpreise - Zugfeder Z-213I

Bestellmenge Einzelpreis [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 6,0400 EUR
37 6,0400 EUR
75 6,0400 EUR
125 6,0400 EUR
175 6,0400 EUR
250 6,0400 EUR
350 6,0400 EUR

Zugfeder Kaufen

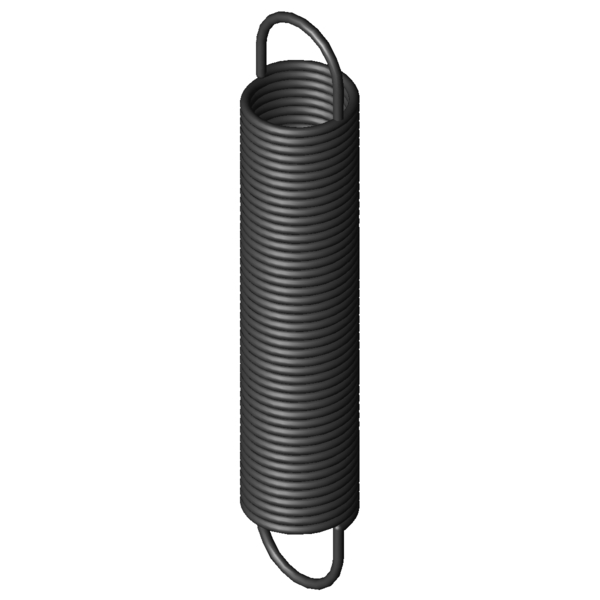

Produktbild Zugfeder Z-213I
Produktbild Zugfeder Z-213I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-213I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 - mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 4,5 mm Drahtdurchmesser
D - mm Mittlerer Windungsdurchmesser
De 50 mm Äußerer Windungsdurchmesser
Dh 57,6 mm Kleinster Hülsendurchmesser
L0 280 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 213,75 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 808,81 mm Größte Länge bei statischer Belastung
sn 528,81 mm Größter Federweg bei statischer Belastung
Fn 532,3 N Höchstkraft bei statischer Belastung
n - Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Windungen
Lh 33,12 mm Abstand der Öseninnkante vom Federkörper
R 0,954 N/mm Federrate
F0 28 N Innere Vorspannkraft
Fntol 24,9 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 4 mm (+/-) Toleranz für ungespannte Länge
Detol 0,8 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 44 Grad Toleranz Ösenstellung
Gewicht 867,3453 g Gewicht des Artikels
Preisgruppe ###AN - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-213I

Anfrageformular Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Anfrageformular Zugfeder Z-213I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-213I Federstahl Ø 4,5 x 50 x 280 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-213I EN 10270-1 4,5 50 280 532,3 808,81 528,81 0,954 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 1

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-177KI 40 272 0,596 EN 10270-1 357,1 838,06 566,06 76,2 | 85,7 | 80,3 | 62,7
Z-209EI 60 270 0,6 EN 10270-1 438 961,1 691,1 78,5 | 93,3 | 79,4 | 63,0
Z-183I 44 309 0,663 EN 10270-1 436,3 930,52 621,52 80,8 | 89,2 | 83,5 | 69,7
Z-215I 50 346 0,721 EN 10270-1 532,3 1045,39 699,39 85,7 | 93,6 | 87,8 | 75,6
Z-182I 44 277 0,762 EN 10270-1 436,3 817,67 540,67 87,3 | 91,9 | 89,9 | 80,2
Z-214I 50 310 0,829 EN 10270-1 532,3 918,41 608,41 92,4 | 96,8 | 93,5 | 86,9
Z-181I 44 249 0,876 EN 10270-1 436,3 718,93 469,93 88,8 | 88,6 | 85,4 | 92,2
Z-238EI 60 289 0,94 EN 10270-1 585 879,5 590,5 92,9 | 90,1 | 90,3 | 98,4
Z-213I 50 280 0,954 EN 10270-1 532,3 808,81 528,81 100,0 | 100,0 | 100,0 | 100,0
Z-212I 50 252 1,095 EN 10270-1 532,3 712,57 460,57 92,4 | 96,7 | 93,5 | 87,1
Z-244I 50 337 1,306 EN 10270-1 707,9 843,04 506,04 82,8 | 91,0 | 85,4 | 72,0
Z-211I 50 220 1,324 EN 10270-1 532,3 600,97 380,97 83,6 | 92,9 | 86,0 | 72,0
Z-243I 50 303 1,503 EN 10270-1 707,9 742,83 439,83 78,6 | 94,1 | 79,2 | 62,5
Z-271I 60 268 1,719 EN 10270-1 774,5 696,46 428,46 72,5 | 87,0 | 74,9 | 55,7
Z-242I 50 272 1,725 EN 10270-1 707,9 655,08 383,08 74,7 | 95,7 | 73,8 | 54,5
Z-241I 50 237 2,086 EN 10270-1 707,9 553,87 316,87 68,1 | 91,5 | 67,6 | 45,1
Z-280I 50 324 2,275 EN 10270-1 921,2 693,79 369,79 64,6 | 89,4 | 63,9 | 40,4
Z-279I 50 290 2,612 EN 10270-1 921,2 612,08 322,08 62,4 | 92,8 | 59,3 | 35,2
Z-278I 50 252 3,158 EN 10270-1 921,2 518,41 266,41 57,9 | 90,6 | 54,1 | 29,1
Z-250I 40 286 3,194 EN 10270-1 873,5 536,04 250,04 57,4 | 89,3 | 54,1 | 28,8
Z-277I 50 220 3,847 EN 10270-1 921,2 438,69 218,69 53,4 | 86,8 | 49,6 | 23,9
Z-316I 50 322 4,748 EN 10270-1 1331 577,19 255,19 49,9 | 86,1 | 44,1 | 19,3
Z-286I 40 275 5,605 EN 10270-1 1134 455,93 180,93 47,8 | 86,7 | 40,6 | 16,1
Z-315I 50 278 5,74 EN 10270-1 1331 489,08 211,08 48,7 | 90,2 | 40,0 | 16,0
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder Z-213I

Ursprungsland: DE, German; Zugfeder Z-213I
