Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Staffelpreise - Zugfeder Z-222X

Bestellmenge	Einzelpreis [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	6,2800 EUR
37	6,2800 EUR
75	6,2800 EUR
125	6,2800 EUR
175	6,2800 EUR
250	6,2800 EUR
350	6,2800 EUR

Zugfeder Kaufen

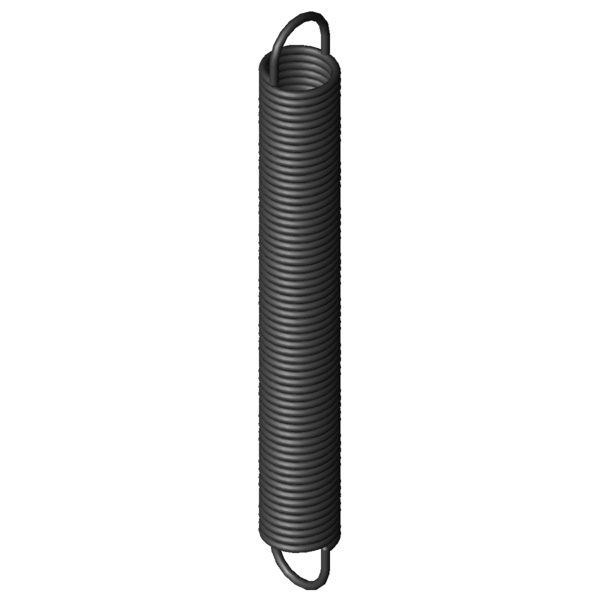

Produktbild Zugfeder Z-222X

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-222X

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	4,5	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	40	mm	Äußerer Windungsdurchmesser
Dh	48,8	mm	Kleinster Hülsendurchmesser
L0	331	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	282,38	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	728,95	mm	Größte Länge bei statischer Belastung
sn	397,95	mm	Größter Federweg bei statischer Belastung
Fn	658,2	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	24,31	mm	Abstand der Öseninnkante vom Federkörper
R	1,512	N/mm	Federrate
F0	56,5	N	Innere Vorspannkraft
Fntol	31,29	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	3	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,5	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	45	Grad	Toleranz Ösenstellung
Gewicht	890,6212	g	Gewicht des Artikels
Preisgruppe	###AO	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-222X

Anfrageformular Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Anfrageformular Zugfeder Z-222X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-222X Federstahl Ø 4,5 x 40 x 331 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
Z-162U-07X	40	266	0,234	EN 10270-1	214,2	1133,94	867,94	45,5 \| 82,3 \| 39,2 \| 14,9
Z-162U-06X	40	242	0,264	EN 10270-1	214,2	1010,39	768,39	46,3 \| 79,9 \| 42,2 \| 16,9
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	54,3 \| 83,0 \| 52,8 \| 27,1
Z-185X	44	373	0,524	EN 10270-1	436,3	1158,75	785,75	60,5 \| 89,5 \| 58,5 \| 33,6
Z-184X	44	341	0,584	EN 10270-1	436,3	1045,9	704,9	63,7 \| 92,3 \| 61,4 \| 37,4
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	62,5 \| 87,4 \| 62,1 \| 38,0
Z-183X	44	309	0,66	EN 10270-1	436,3	932,93	623,93	66,1 \| 91,1 \| 65,0 \| 42,3
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	68,7 \| 87,8 \| 69,8 \| 48,6
Z-193X	36	360	1,024	EN 10270-1	528,1	842,86	482,86	79,2 \| 90,3 \| 81,3 \| 66,1
Z-192X	36	328	1,141	EN 10270-1	528,1	760,77	432,77	84,2 \| 92,7 \| 86,1 \| 73,8
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	87,0 \| 89,4 \| 88,3 \| 83,3
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	86,4 \| 89,3 \| 85,6 \| 84,2
Z-223X	40	368	1,339	EN 10270-1	658,2	817,5	449,5	93,1 \| 96,6 \| 94,3 \| 88,5
Z-222X	40	331	1,512	EN 10270-1	658,2	728,95	397,95	100,0 \| 100,0 \| 100,0 \| 100,0
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	92,3 \| 96,5 \| 93,5 \| 87,0
Z-220X	40	265	1,997	EN 10270-1	658,2	566,28	301,28	85,6 \| 93,4 \| 87,9 \| 75,7
Z-253X	40	403	2,129	EN 10270-1	873,5	778,05	375,05	82,2 \| 90,7 \| 84,8 \| 71,0
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	78,7 \| 86,8 \| 82,4 \| 66,8
Z-252X	40	363	2,405	EN 10270-1	873,5	695,04	332,04	78,7 \| 93,7 \| 79,4 \| 62,9
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	74,9 \| 95,9 \| 74,0 \| 54,7
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	69,7 \| 92,3 \| 69,3 \| 47,6
Z-249X	40	258	3,644	EN 10270-1	873,5	477,12	219,12	65,3 \| 89,3 \| 65,2 \| 41,5
Z-289X	40	392	3,676	EN 10270-1	1134	667,87	275,87	64,2 \| 88,8 \| 63,7 \| 40,2
Z-288X	40	348	4,224	EN 10270-1	1134	588,13	240,13	62,2 \| 92,3 \| 59,2 \| 35,0
Z-287X	40	310	4,856	EN 10270-1	1134	518,85	208,85	59,2 \| 91,8 \| 55,3 \| 30,5
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	55,6 \| 88,5 \| 51,9 \| 26,6
Z-325X	40	390	7,801	EN 10270-1	1632	573,63	183,63	49,1 \| 85,4 \| 43,2 \| 18,6
Z-324X	40	346	8,969	EN 10270-1	1632	505,71	159,71	48,5 \| 89,0 \| 40,2 \| 16,2
Z-323X	40	308	10,29	EN 10270-1	1632	447,22	139,22	46,6 \| 88,2 \| 37,7 \| 14,1

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202085; Zugfeder Z-222X

Ursprungsland: DE, German; Zugfeder Z-222X
