Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Staffelpreise - Zugfeder Z-193X

Bestellmenge Einzelpreis [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 6,6100 EUR
37 6,6100 EUR
75 6,6100 EUR
125 6,6100 EUR
175 6,6100 EUR
250 6,6100 EUR
350 6,6100 EUR

Zugfeder Kaufen

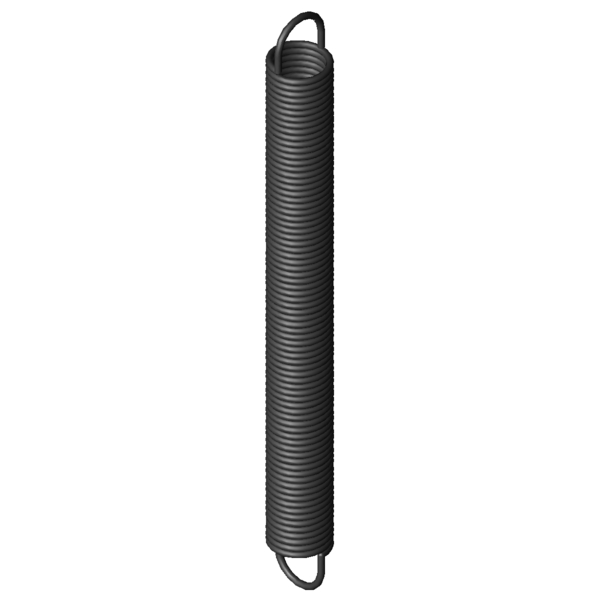

Produktbild Zugfeder Z-193X
Produktbild Zugfeder Z-193X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-193X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 36 mm Äußerer Windungsdurchmesser
Dh 42,5 mm Kleinster Hülsendurchmesser
L0 360 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 315 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 842,86 mm Größte Länge bei statischer Belastung
sn 482,86 mm Größter Federweg bei statischer Belastung
Fn 528,1 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 22,5 mm Abstand der Öseninnkante vom Federkörper
R 1,024 N/mm Federrate
F0 34,3 N Innere Vorspannkraft
Fntol 24,67 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,5 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 51 Grad Toleranz Ösenstellung
Gewicht 794,1369 g Gewicht des Artikels
Preisgruppe ###AP - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-193X

Anfrageformular Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Anfrageformular Zugfeder Z-193X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-193X Federstahl Ø 4 x 36 x 360 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-193X EN 10270-1 4 36 360 528,1 842,86 482,86 1,024 100,0 | 100,0 | 100,0 | 100,0
RZ-193X 1.4310 4 36 360 443,6 833,35 473,35 0,879 92,2 | 100,0 | 91,0 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-168EX 35,2 298 0,419 EN 10270-1 290,5 946,27 648,27 64,2 | 86,9 | 64,7 | 41,0
Z-168DX 35,2 273 0,467 EN 10270-1 290,5 854,57 581,57 66,4 | 84,5 | 69,0 | 45,7
Z-185X 44 373 0,524 EN 10270-1 436,3 1158,75 785,75 71,9 | 92,8 | 72,0 | 50,8
Z-168CX 35,2 247 0,528 EN 10270-1 290,5 761,87 514,87 69,4 | 82,1 | 74,4 | 51,6
Z-184X 44 341 0,584 EN 10270-1 436,3 1045,9 704,9 74,8 | 92,2 | 75,6 | 56,6
Z-193X 36 360 1,024 EN 10270-1 528,1 842,86 482,86 100,0 | 100,0 | 100,0 | 100,0
Z-192X 36 328 1,141 EN 10270-1 528,1 760,77 432,77 93,8 | 97,0 | 94,8 | 89,6
Z-191X 36 296 1,289 EN 10270-1 528,1 679,13 383,13 87,7 | 94,1 | 89,7 | 79,3
Z-223X 40 368 1,339 EN 10270-1 658,2 817,5 449,5 84,5 | 92,2 | 86,7 | 74,7
Z-190X 36 264 1,481 EN 10270-1 528,1 597,5 333,5 81,6 | 91,1 | 84,5 | 69,1
Z-222X 40 331 1,512 EN 10270-1 658,2 728,95 397,95 79,2 | 90,3 | 81,3 | 66,1
Z-221X 40 296 1,737 EN 10270-1 658,2 642,39 346,39 73,5 | 87,0 | 76,0 | 57,6
Z-253X 40 403 2,129 EN 10270-1 873,5 778,05 375,05 67,5 | 86,4 | 69,1 | 47,0
Z-201X 29 349 2,147 EN 10270-1 645,8 629,37 280,37 70,0 | 92,5 | 69,9 | 47,5
Z-200X 29 317 2,393 EN 10270-1 645,8 568,52 251,52 66,4 | 89,5 | 66,9 | 42,6
Z-252X 40 363 2,405 EN 10270-1 873,5 695,04 332,04 65,3 | 89,7 | 64,6 | 41,6
Z-251X 40 323 2,763 EN 10270-1 873,5 612,02 289,02 61,0 | 86,6 | 60,2 | 36,2
Z-250X 40 288 3,177 EN 10270-1 873,5 539,38 251,38 57,0 | 83,3 | 56,3 | 31,5
Z-290X 40 437 3,255 EN 10270-1 1134 748,61 311,61 55,8 | 81,7 | 55,6 | 30,1
Z-230X 30 352 3,612 EN 10270-1 858,7 569,82 217,82 57,0 | 90,0 | 53,3 | 27,7
Z-289X 40 392 3,676 EN 10270-1 1134 667,87 275,87 54,4 | 84,9 | 51,9 | 26,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202085; Zugfeder Z-193X

Ursprungsland: DE, German; Zugfeder Z-193X
