Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Staffelpreise - Zugfeder Z-230X

Bestellmenge	Einzelpreis [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	6,6100 EUR
37	6,6100 EUR
75	6,6100 EUR
125	6,6100 EUR
175	6,6100 EUR
250	6,6100 EUR
350	6,6100 EUR

Zugfeder Kaufen

Produktbild Zugfeder Z-230X

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-230X

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	4,5	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	30	mm	Äußerer Windungsdurchmesser
Dh	37,2	mm	Kleinster Hülsendurchmesser
L0	352	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	318,38	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	569,82	mm	Größte Länge bei statischer Belastung
sn	217,82	mm	Größter Federweg bei statischer Belastung
Fn	858,7	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	16,81	mm	Abstand der Öseninnkante vom Federkörper
R	3,612	N/mm	Federrate
F0	72	N	Innere Vorspannkraft
Fntol	51,39	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	3	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,4	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	45	Grad	Toleranz Ösenstellung
Gewicht	720,338	g	Gewicht des Artikels
Preisgruppe	###AP	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-230X

Anfrageformular Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Anfrageformular Zugfeder Z-230X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-230X Federstahl Ø 4,5 x 30 x 352 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	41,8 \| 80,3 \| 33,7 \| 11,4
Z-162U-26X	32	254	0,485	EN 10270-1	265,6	759,29	505,29	42,6 \| 77,5 \| 37,0 \| 13,3
Z-171EX	28,2	287	0,879	EN 10270-1	358,7	668,28	381,28	51,8 \| 82,2 \| 49,5 \| 23,9
Z-171DX	28,2	262	0,98	EN 10270-1	358,7	604,05	342,05	53,1 \| 79,8 \| 52,7 \| 26,6
Z-193X	36	360	1,024	EN 10270-1	528,1	842,86	482,86	57,0 \| 90,0 \| 53,3 \| 27,7
Z-171CX	28,2	236	1,107	EN 10270-1	358,7	538,82	302,82	54,8 \| 77,4 \| 56,9 \| 30,0
Z-192X	36	328	1,141	EN 10270-1	528,1	760,77	432,77	58,4 \| 88,5 \| 55,9 \| 31,0
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	59,9 \| 85,4 \| 59,2 \| 35,0
Z-223X	40	368	1,339	EN 10270-1	658,2	817,5	449,5	63,3 \| 90,2 \| 62,6 \| 37,1
Z-201X	29	349	2,147	EN 10270-1	645,8	629,37	280,37	76,6 \| 94,9 \| 76,4 \| 58,4
Z-200X	29	317	2,393	EN 10270-1	645,8	568,52	251,52	79,3 \| 91,9 \| 80,9 \| 65,1
Z-252X	40	363	2,405	EN 10270-1	873,5	695,04	332,04	78,7 \| 87,3 \| 82,0 \| 66,7
Z-199X	29	285	2,703	EN 10270-1	645,8	507,67	222,67	83,0 \| 88,8 \| 86,5 \| 73,6
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	84,1 \| 85,8 \| 82,1 \| 84,5
Z-230X	30	352	3,612	EN 10270-1	858,7	569,82	217,82	100,0 \| 100,0 \| 100,0 \| 100,0
Z-229X	30	316	4,08	EN 10270-1	858,7	508,84	192,84	93,1 \| 96,6 \| 94,3 \| 88,5
Z-209X	24	341	4,193	EN 10270-1	765,7	507,2	166,2	85,6 \| 88,6 \| 82,7 \| 85,6
Z-288X	40	348	4,224	EN 10270-1	1134	588,13	240,13	84,0 \| 85,2 \| 83,2 \| 83,5
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	80,4 \| 85,6 \| 78,8 \| 76,8
Z-228X	30	280	4,687	EN 10270-1	858,7	447,84	167,84	86,3 \| 93,2 \| 88,5 \| 77,1
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	80,3 \| 90,2 \| 83,5 \| 67,0
Z-260X	30	387	5,842	EN 10270-1	1134	562,34	175,34	77,6 \| 93,7 \| 78,1 \| 61,0
Z-226X	30	222	6,183	EN 10270-1	858,7	349,26	127,26	75,1 \| 87,7 \| 79,2 \| 58,4
Z-259X	30	347	6,599	EN 10270-1	1134	502,23	155,23	74,6 \| 96,2 \| 73,5 \| 54,0
Z-237X	25	345	6,952	EN 10270-1	1008	474,29	129,29	72,2 \| 93,8 \| 72,3 \| 50,6
Z-258X	30	307	7,581	EN 10270-1	1134	442,12	135,12	69,4 \| 92,4 \| 68,9 \| 47,0
Z-236X	25	309	7,853	EN 10270-1	1008	423,46	114,46	68,0 \| 90,4 \| 68,9 \| 44,8
Z-257X	30	272	8,717	EN 10270-1	1134	389,52	117,52	64,9 \| 89,1 \| 64,8 \| 40,9
Z-324X	40	346	8,969	EN 10270-1	1632	505,71	159,71	61,0 \| 81,6 \| 63,0 \| 38,6
Z-235X	25	273	9,021	EN 10270-1	1008	372,63	99,63	63,8 \| 87,0 \| 65,5 \| 39,0

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202085; Zugfeder Z-230X

Ursprungsland: DE, German; Zugfeder Z-230X

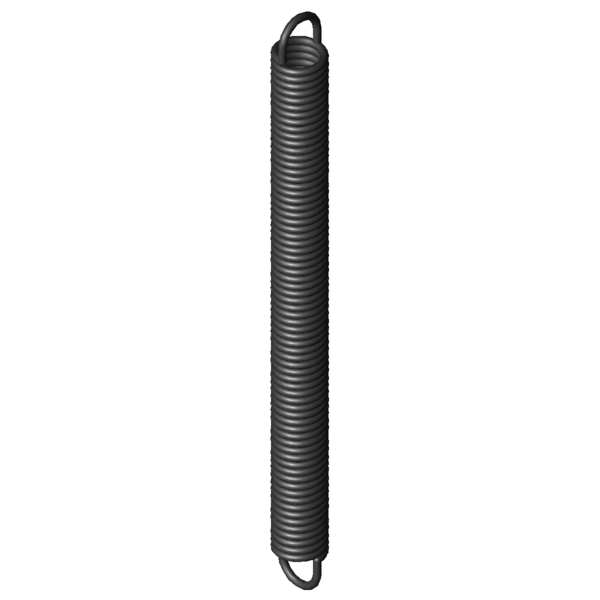

Produktbild - Zugfedern Z-230X
