Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

Precios progresivos - Resorte de compresión D-022A

Cantidad Precio unidad [EUR]
1 4,6100 EUR
2 3,2500 EUR
3 3,1000 EUR
7 1,7300 EUR
17 0,6900 EUR
37 0,3600 EUR
75 0,1900 EUR
125 0,1503 EUR
175 0,1189 EUR
250 0,0939 EUR
350 0,0694 EUR
450 0,0630 EUR

Resorte de compresión Comprar

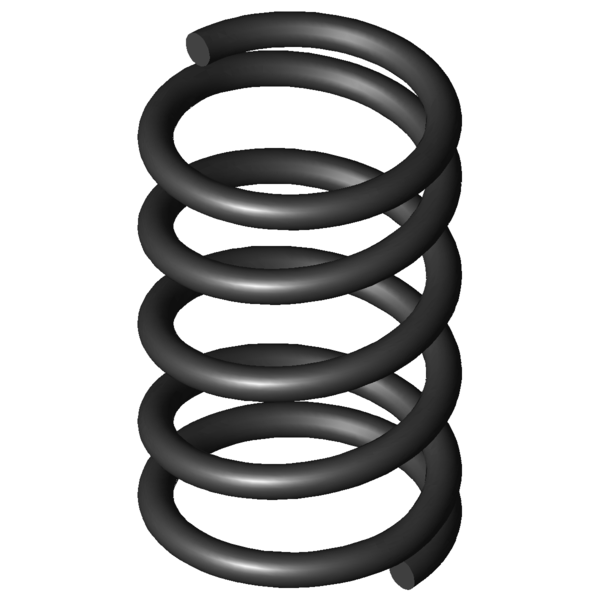

Imagen del producto Resorte de compresión D-022A
Imagen del producto Resorte de compresión D-022A
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-022A

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 0,25 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 2 mm Diámetro medio de la espira
De 2,25 mm Diámetro exterior de la espira
Dd 1,5 mm Diámetro máximo árbol
Dh 2,6 mm Diámetro mínimo del casquillo
L0 3,7 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 2,528 N Fuerza máxima con carga estática
Ln 1,92 mm Longitud permitida con carga estática
sn 1,78 mm Recorrido máximo del muelle con carga estática
Fndyn 2,402 N Fuerza máxima con carga dinámica
Lndyn 2,01 mm Longitud permitida con carga dinámica
shdyn 0,63 mm Recorrido máximo del muelle con carga dinámica
S 0,879 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 3,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 1,421 N/mm Índice de rigidez
Gew 0,0134 g Peso del artículo
Fntol 0,28 N (+/-) Tolerancia fuerza máxima estática
Fndtol 0,28 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,1 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,17 mm (+/-) Tolerancia longitud del muelle no comprimido
PG A - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-022A

Formulario de consulta Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

Formulario de consulta Resorte de compresión D-022A

Resortes de compresión similares para Resorte de compresión D-022A Acero para muelles Ø 0,25 x 2 x 3,7 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-022A EN 10270-1 0,25 2,25 3,7 2,528 1,92 1,78 3,5 1,421 100,0 | 100,0 | 100,0 | 100,0
VD-022A 1.4310 0,25 2,25 3,7 2,171 1,92 1,78 3,5 1,221 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-2025 1,72 3,6 0,147 EN 10270-1 0,384 0,99 2,61 42,0 | 73,9 | 41,7 | 10,4
D-2051 2,16 4,3 0,238 EN 10270-1 0,714 1,31 2,99 47,6 | 82,0 | 43,9 | 16,8
D-006A 2,5 5 0,335 EN 10270-1 1,092 1,74 3,26 51,3 | 81,3 | 48,9 | 23,6
D-007A 2,2 4 0,37 EN 10270-1 0,713 2,08 1,93 58,8 | 90,1 | 60,2 | 26,0
D-2056 1,76 3,1 0,466 EN 10270-1 0,857 1,26 1,84 57,8 | 75,3 | 65,3 | 32,8
D-011C 2 4,4 0,508 EN 10270-1 1,197 2,04 2,36 60,5 | 84,3 | 61,4 | 35,7
D-007 2,2 3,8 0,582 EN 10270-1 1,295 1,58 2,23 66,0 | 91,7 | 65,5 | 40,9
D-021B 2,5 5 0,699 EN 10270-1 1,815 2,4 2,6 69,1 | 88,0 | 70,1 | 49,2
D-011H 1,8 4,4 0,724 EN 10270-1 1,725 2,02 2,38 68,0 | 81,4 | 71,5 | 51,0
D-011B 2 2,8 0,799 EN 10270-1 0,994 1,56 1,24 64,2 | 81,5 | 54,5 | 56,4
D-023 2,25 5,3 0,904 EN 10270-1 2,515 2,52 2,78 78,5 | 89,9 | 81,8 | 63,7
D-011G 1,8 3,1 1,137 EN 10270-1 1,777 1,54 1,56 80,1 | 81,3 | 79,0 | 80,2
D-026C 2 4,9 1,35 EN 10270-1 3,256 2,49 2,41 86,3 | 88,1 | 75,8 | 95,1
D-026R-21 2,5 4,5 1,409 EN 10270-1 2,116 3 1,5 89,5 | 85,2 | 84,0 | 99,3
D-022A 2,25 3,7 1,421 EN 10270-1 2,528 1,92 1,78 100,0 | 100,0 | 100,0 | 100,0
D-026H 1,85 4,3 1,766 EN 10270-1 3,229 2,47 1,83 85,9 | 89,4 | 87,8 | 80,5
D-038 2,82 4,4 1,953 EN 10270-1 3,8 2,45 1,95 77,5 | 80,7 | 78,9 | 72,9
D-026B 2 3,2 2,122 EN 10270-1 2,754 1,9 1,3 80,4 | 91,8 | 82,4 | 67,0
D-026R-20 2,5 2,8 2,214 EN 10270-1 1,13 2,29 0,51 61,3 | 83,0 | 36,7 | 64,1
D-042C 2,32 5,3 2,428 EN 10270-1 5,198 3,16 2,14 68,7 | 81,6 | 65,9 | 58,5
D-026G 1,85 3 2,776 EN 10270-1 3,078 1,89 1,11 70,4 | 87,8 | 72,2 | 51,2
D-042B 2,32 3,7 3,815 EN 10270-1 4,892 2,42 1,28 63,6 | 91,7 | 61,8 | 37,2
D-026N 1,45 3,3 4,187 EN 10270-1 3,622 2,44 0,86 59,1 | 84,5 | 59,1 | 33,7
D-042F-02 1,92 4,4 4,742 EN 10270-1 6,06 3,12 1,28 56,4 | 82,5 | 56,8 | 30,0
D-059 2,9 4,3 4,769 EN 10270-1 6,095 3,02 1,28 54,0 | 75,4 | 56,7 | 29,8
D-042F-01 1,92 3,1 7,451 EN 10270-1 5,261 2,39 0,71 48,5 | 82,4 | 44,0 | 19,2
D-063C 2,4 3,9 9,314 EN 10270-1 8,453 2,99 0,91 46,5 | 83,7 | 40,5 | 15,3
D-063H-02 1,7 4,2 21,583 EN 10270-1 7,449 3,85 0,35 36,3 | 75,4 | 26,8 | 6,7
D-063H-01 1,7 3 33,916 EN 10270-1 1,283 2,96 0,04 34,7 | 73,0 | 26,5 | 4,4
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202081; Resorte de compresión D-022A

País de origen: DE, German; Resorte de compresión D-022A
