Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

Precios progresivos - Resorte de compresión D-2056

Cantidad Precio unidad [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Resorte de compresión Comprar

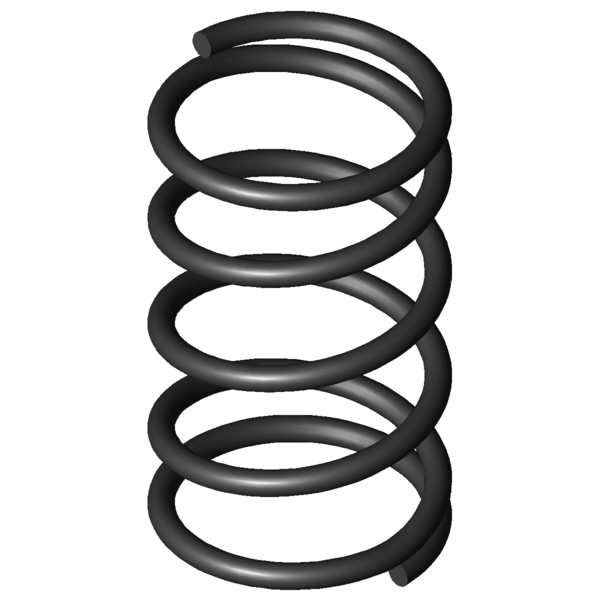

Imagen del producto Resorte de compresión D-2056
Imagen del producto Resorte de compresión D-2056
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-2056

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada - Condición de los extremos del muelle
F1 - N Fuerza del muelle precomprimido
L1 - mm Longitud del muelle precomprimido
s1 - mm Sección del muelle precomprimido
F2 - N Fuerza del muelle comprimido
L2 - mm Longitud del muelle comprimido
s2 - mm Sección del muelle comprimido
d 0,16 mm Diámetro del hilo
Di - mm Diámetro interior de la espira
D 1,6 mm Diámetro medio de la espira
De 1,76 mm Diámetro exterior de la espira
Dd 1,1 mm Diámetro máximo árbol
Dh 2,1 mm Diámetro mínimo del casquillo
L0 3,1 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 0,857 N Fuerza máxima con carga estática
Ln 1,26 mm Longitud permitida con carga estática
sn 1,84 mm Recorrido máximo del muelle con carga estática
Fndyn 0,824 N Fuerza máxima con carga dinámica
Lndyn 1,33 mm Longitud permitida con carga dinámica
shdyn 0,64 mm Recorrido máximo del muelle con carga dinámica
S 0,771 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 3,5 Unidades Número de espiras elásticas
nt - Unidades Número total de espiras
R 0,466 N/mm Índice de rigidez
Gew 0,0044 g Peso del artículo
Fntol 0,1 N (+/-) Tolerancia fuerza máxima estática
Fndtol 0,1 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,1 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,19 mm (+/-) Tolerancia longitud del muelle no comprimido
PG C - Grupo de precios para este artículo
F1tol - N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol - N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-2056

Formulario de consulta Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

Formulario de consulta Resorte de compresión D-2056

Resortes de compresión similares para Resorte de compresión D-2056 Acero para muelles Ø 0,16 x 1,6 x 3,1 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-2056 EN 10270-1 0,16 1,76 3,1 0,857 1,26 1,84 3,5 0,466 100,0 | 100,0 | 100,0 | 100,0
VD-2056 1.4310 0,16 1,76 3,1 0,736 1,26 1,84 3,5 0,4 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-2001 1,3 3,8 0,107 EN 10270-1 0,292 1,07 2,73 48,8 | 72,6 | 50,7 | 23,0
D-2025 1,72 3,6 0,147 EN 10270-1 0,384 0,99 2,61 58,5 | 86,3 | 57,7 | 31,6
D-2000 1,3 2,6 0,168 EN 10270-1 0,301 0,81 1,79 58,6 | 73,4 | 66,2 | 36,1
D-2006 1,1 2,9 0,185 EN 10270-1 0,345 1,04 1,86 60,8 | 72,8 | 69,6 | 39,8
D-2031 1,32 3,5 0,222 EN 10270-1 0,501 1,25 2,26 65,7 | 79,5 | 69,9 | 47,6
D-2030 1,32 2,4 0,349 EN 10270-1 0,508 0,95 1,46 73,3 | 75,8 | 69,3 | 74,7
D-2037 1,12 2,7 0,384 EN 10270-1 0,57 1,21 1,49 77,0 | 75,2 | 73,7 | 82,1
D-2056 1,76 3,1 0,466 EN 10270-1 0,857 1,26 1,84 100,0 | 100,0 | 100,0 | 100,0
D-2043 0,92 3,1 0,485 EN 10270-1 0,723 1,61 1,49 84,8 | 75,8 | 82,7 | 96,0
D-007 2,2 3,8 0,582 EN 10270-1 1,295 1,58 2,23 78,4 | 80,5 | 74,3 | 80,2
D-2062 1,36 3,2 0,702 EN 10270-1 1,122 1,6 1,6 79,8 | 91,4 | 81,7 | 66,4
D-011H 1,8 4,4 0,724 EN 10270-1 1,725 2,02 2,38 70,2 | 82,7 | 63,5 | 64,3
D-011B 2 2,8 0,799 EN 10270-1 0,994 1,56 1,24 73,7 | 86,1 | 76,8 | 58,1
D-011G 1,8 3,1 1,137 EN 10270-1 1,777 1,54 1,56 66,7 | 92,6 | 66,5 | 40,9
D-2067 1,16 2,7 1,214 EN 10270-1 1,36 1,58 1,12 61,5 | 84,3 | 61,9 | 38,4
D-022 2,25 3,6 1,421 EN 10270-1 2,386 1,92 1,68 57,5 | 76,1 | 63,6 | 32,8
D-022A 2,25 3,7 1,421 EN 10270-1 2,528 1,92 1,78 57,8 | 75,3 | 65,3 | 32,8
D-2073 0,96 3,1 1,534 EN 10270-1 1,523 2,11 0,99 56,7 | 84,8 | 55,0 | 30,3
D-011N 1,4 3,2 1,715 EN 10270-1 2,111 1,97 1,23 55,4 | 85,5 | 53,7 | 27,1
D-026H 1,85 4,3 1,766 EN 10270-1 3,229 2,47 1,83 55,5 | 77,1 | 63,0 | 26,4
D-026B 2 3,2 2,122 EN 10270-1 2,754 1,9 1,3 51,9 | 83,0 | 50,9 | 22,0
D-011M 1,4 2,3 2,695 EN 10270-1 2,135 1,51 0,79 45,6 | 77,9 | 41,5 | 17,2
D-026G 1,85 3 2,776 EN 10270-1 3,078 1,89 1,11 48,7 | 85,3 | 44,1 | 16,8
Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202081; Resorte de compresión D-2056

País de origen: DE, German; Resorte de compresión D-2056
