Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

Precios progresivos - Resorte de compresión D-207J-72

Cantidad Precio unidad [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Resorte de compresión Comprar

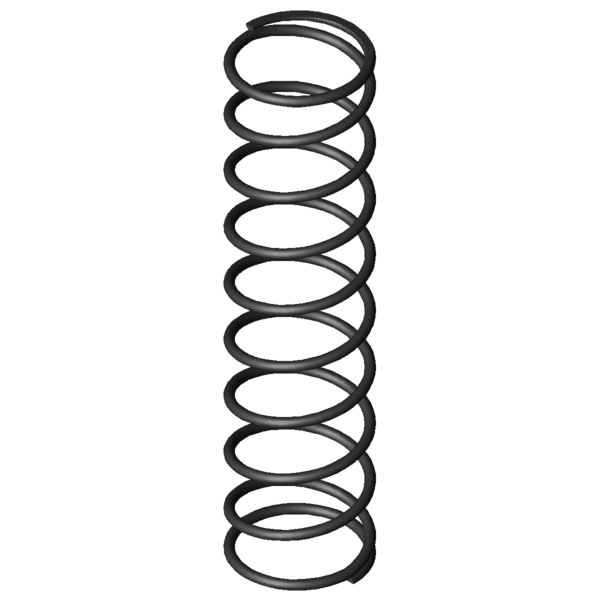

Imagen del producto Resorte de compresión D-207J-72
Imagen del producto Resorte de compresión D-207J-72
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-207J-72

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,5 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 18,5 mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dd 16,2 mm Diámetro máximo árbol
Dh 21,4 mm Diámetro mínimo del casquillo
L0 80 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 57,565 N Fuerza máxima con carga estática
Ln 19,93 mm Longitud permitida con carga estática
sn 60,07 mm Recorrido máximo del muelle con carga estática
Fndyn 55,485 N Fuerza máxima con carga dinámica
Lndyn 22,1 mm Longitud permitida con carga dinámica
shdyn 29,2 mm Recorrido máximo del muelle con carga dinámica
S 9,236 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 8,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 0,958 N/mm Índice de rigidez
Gew 8,5244 g Peso del artículo
Fntol 3,69 N (+/-) Tolerancia fuerza máxima estática
Fndtol 3,6 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,45 mm (+/-) Tolerancia del diámetro de la espira
L0tol 2,7 mm (+/-) Tolerancia longitud del muelle no comprimido
PG G - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-72

Formulario de consulta Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

Formulario de consulta Resorte de compresión D-207J-72

Resortes de compresión similares para Resorte de compresión D-207J-72 Acero para muelles Ø 1,5 x 18,5 x 80 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-207J-72 EN 10270-1 1,5 20 80 57,565 19,93 60,07 8,5 0,958 100,0 | 100,0 | 100,0 | 100,0
VD-207J-72 1.4310 1,5 20 80 49,426 19,95 60,05 8,5 0,823 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-145DJ 21 71,3 0,102 EN 10270-1 4,895 23,25 48,05 46,2 | 83,7 | 44,2 | 10,6
D-179G 19 76,3 0,473 EN 10270-1 30,755 11,26 65,04 70,0 | 87,9 | 72,9 | 49,3
D-180Y-03 19 75 0,523 EN 10270-1 30,138 17,4 57,6 73,1 | 90,7 | 74,1 | 54,6
D-180K 20 76,8 0,578 EN 10270-1 37,405 12,09 64,71 77,1 | 92,0 | 78,9 | 60,3
D-206D-16 20,4 85 0,671 EN 10270-1 44,183 19,18 65,82 83,1 | 95,2 | 84,0 | 70,0
D-207JS 22 76,2 0,704 EN 10270-1 39,161 20,6 55,6 83,1 | 95,4 | 80,3 | 73,5
D-207JY 18,5 87,5 0,84 EN 10270-1 50,608 27,24 60,26 92,0 | 94,6 | 93,8 | 87,6
D-207J-72 20 80 0,958 EN 10270-1 57,565 19,93 60,07 100,0 | 100,0 | 100,0 | 100,0
D-206D-03 17,4 83,3 1,124 EN 10270-1 71,548 19,65 63,65 88,3 | 92,1 | 87,4 | 85,3
D-207J-85 18,5 85 1,235 EN 10270-1 80,915 19,48 65,52 84,8 | 95,5 | 81,4 | 77,6
D-209 21,6 73,5 1,517 EN 10270-1 83,304 18,6 54,9 78,7 | 92,7 | 80,2 | 63,2
D-232M 20 86,3 1,867 EN 10270-1 114,407 25,03 61,27 72,5 | 92,0 | 74,2 | 51,3
D-215 17,6 77,5 1,918 EN 10270-1 103,841 23,35 54,15 71,9 | 92,9 | 72,8 | 50,0
D-232L-02 20 69 2,087 EN 10270-1 96,469 22,78 46,22 68,0 | 89,9 | 68,3 | 45,9
D-246 21 85 2,263 EN 10270-1 124,609 29,94 55,06 66,5 | 88,1 | 68,9 | 42,3
D-241A 22 79 2,397 EN 10270-1 128,842 25,25 53,75 65,1 | 88,2 | 67,1 | 40,0
D-247D-08 20 77,5 2,541 EN 10270-1 118,472 30,87 46,63 63,8 | 90,6 | 63,1 | 37,7
D-263M-03 19 80 4,026 EN 10270-1 172,913 37,06 42,94 54,6 | 87,7 | 52,4 | 23,8
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 54,6 | 85,5 | 55,0 | 23,3
D-276 22,5 81,5 5,852 EN 10270-1 292,61 31,5 50 50,1 | 82,3 | 51,5 | 16,4
D-288Z-53 21 86,3 11,319 EN 10270-1 419,102 49,28 37,03 41,8 | 79,3 | 37,7 | 8,5
D-288Z-40 19,5 85 12,669 EN 10270-1 369,625 55,82 29,18 40,1 | 80,5 | 32,1 | 7,6
D-288X-09 19,4 89 13,948 EN 10270-1 541,18 50,2 38,8 41,3 | 79,5 | 37,6 | 6,9
Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202081; Resorte de compresión D-207J-72

País de origen: DE, German; Resorte de compresión D-207J-72
