Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

Precios progresivos - Resorte de compresión D-207J-85

Cantidad	Precio unidad [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Resorte de compresión Comprar

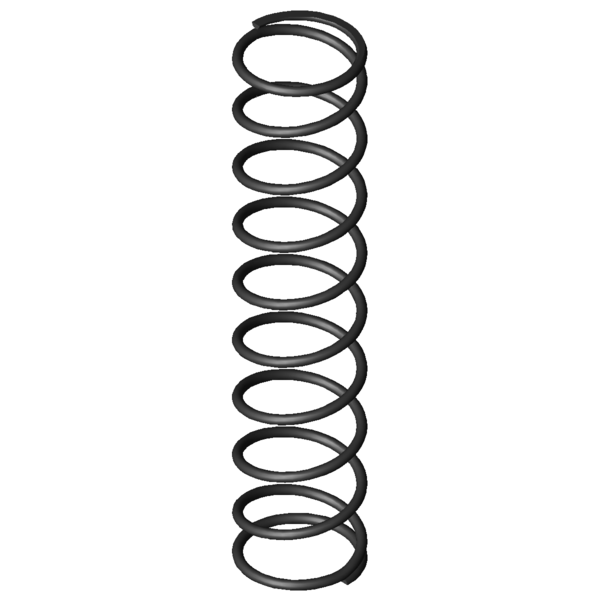

Imagen del producto Resorte de compresión D-207J-85

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-207J-85

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	17	mm	Diámetro medio de la espira
De	18,5	mm	Diámetro exterior de la espira
Dd	14,7	mm	Diámetro máximo árbol
Dh	19,5	mm	Diámetro mínimo del casquillo
L0	85	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	80,915	N	Fuerza máxima con carga estática
Ln	19,48	mm	Longitud permitida con carga estática
sn	65,52	mm	Recorrido máximo del muelle con carga estática
Fndyn	71,754	N	Fuerza máxima con carga dinámica
Lndyn	26,9	mm	Longitud permitida con carga dinámica
shdyn	20,57	mm	Recorrido máximo del muelle con carga dinámica
S	9,824	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	8,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,235	N/mm	Índice de rigidez
Gew	7,8332	g	Peso del artículo
Fntol	4,14	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	4,1	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,45	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	2,37	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	G	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-85

Formulario de consulta Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

Formulario de consulta Resorte de compresión D-207J-85

Resortes de compresión similares para Resorte de compresión D-207J-85 Acero para muelles Ø 1,5 x 17 x 85 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-207J-85	EN 10270-1	1,5	18,5	85	80,915	19,48	65,52	8,5	1,235	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207J-85	1.4310	1,5	18,5	85	69,498	19,48	65,52	8,5	1,061	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-179G	19	76,3	0,473	EN 10270-1	30,755	11,26	65,04	64,6 \| 86,8 \| 68,6 \| 38,3
D-180M-13	17	89,4	0,51	EN 10270-1	35,635	19,54	69,86	66,4 \| 89,0 \| 68,9 \| 41,3
D-180Y-03	19	75	0,523	EN 10270-1	30,138	17,4	57,6	64,9 \| 89,6 \| 62,6 \| 42,4
D-179J-13	15,9	85	0,541	EN 10270-1	37,88	15,02	69,98	66,8 \| 86,4 \| 70,2 \| 43,8
D-206D-16	20,4	85	0,671	EN 10270-1	44,183	19,18	65,82	75,4 \| 94,7 \| 77,1 \| 54,4
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	81,4 \| 99,0 \| 77,3 \| 68,0
D-207J-72	20	80	0,958	EN 10270-1	57,565	19,93	60,07	84,8 \| 95,5 \| 81,4 \| 77,6
D-206D-03	17,4	83,3	1,124	EN 10270-1	71,548	19,65	63,65	93,0 \| 95,1 \| 92,8 \| 91,0
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	100,0 \| 100,0 \| 100,0 \| 100,0
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	79,9 \| 91,4 \| 82,1 \| 66,1
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	79,3 \| 93,4 \| 80,3 \| 64,4
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	72,3 \| 87,7 \| 74,5 \| 54,6
D-247D-08	20	77,5	2,541	EN 10270-1	118,472	30,87	46,63	68,2 \| 86,2 \| 69,7 \| 48,6
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	61,0 \| 85,0 \| 62,3 \| 35,6
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	57,8 \| 86,6 \| 56,2 \| 30,7
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	57,4 \| 84,9 \| 57,4 \| 30,0
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	52,6 \| 85,5 \| 48,7 \| 23,5
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	51,2 \| 86,2 \| 48,4 \| 19,0
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	49,4 \| 85,5 \| 46,8 \| 15,9
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	48,6 \| 83,6 \| 46,7 \| 15,6
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	42,6 \| 78,9 \| 37,9 \| 10,9
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	41,5 \| 81,6 \| 33,2 \| 9,7
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	42,3 \| 80,9 \| 37,1 \| 8,9
D-288X-08	19,4	76	16,884	EN 10270-1	540,299	44	32	39,4 \| 78,8 \| 31,9 \| 7,3

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202081; Resorte de compresión D-207J-85

País de origen: DE, German; Resorte de compresión D-207J-85
