Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

Precios progresivos - Resorte de compresión D-207J-73

Cantidad	Precio unidad [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Resorte de compresión Comprar

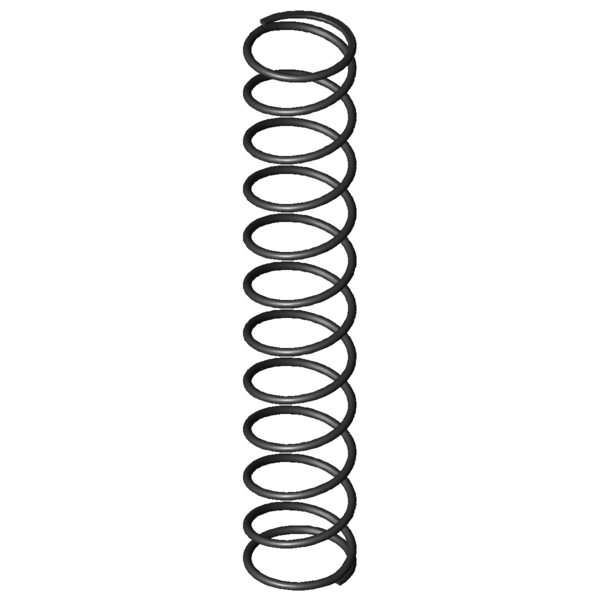

Imagen del producto Resorte de compresión D-207J-73

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-207J-73

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	18,5	mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dd	16,2	mm	Diámetro máximo árbol
Dh	21,4	mm	Diámetro mínimo del casquillo
L0	112	mm	Longitud del muelle no comprimido
Lk	67,88	mm	Longitud de la deformación
Fn	68,329	N	Fuerza máxima con carga estática
Ln	23,92	mm	Longitud permitida con carga estática
sn	88,08	mm	Recorrido máximo del muelle con carga estática
Fndyn	66,328	N	Fuerza máxima con carga dinámica
Lndyn	26,5	mm	Longitud permitida con carga dinámica
shdyn	30,3	mm	Recorrido máximo del muelle con carga dinámica
S	10,524	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	10,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	0,776	N/mm	Índice de rigidez
Gew	10,1481	g	Peso del artículo
Fntol	3,75	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	3,7	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,45	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	3,2	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	G	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-73

Formulario de consulta Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

Formulario de consulta Resorte de compresión D-207J-73

Resortes de compresión similares para Resorte de compresión D-207J-73 Acero para muelles Ø 1,5 x 18,5 x 112 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-207J-73	EN 10270-1	1,5	20	112	68,329	23,92	88,08	10,5	0,776	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207J-73	1.4310	1,5	20	112	58,668	23,95	88,05	10,5	0,666	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	46,1 \| 85,2 \| 44,2 \| 8,9
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	68,3 \| 91,6 \| 70,7 \| 42,5
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	76,7 \| 93,7 \| 77,7 \| 58,8
D-207JT	22	110	0,479	EN 10270-1	38,851	28,88	81,12	77,5 \| 96,4 \| 74,5 \| 61,7
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	100,0 \| 100,0 \| 100,0 \| 100,0
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	91,6 \| 95,2 \| 85,1 \| 94,6
D-216A	17,6	110	0,881	EN 10270-1	61,499	40,2	69,8	88,7 \| 93,3 \| 84,6 \| 88,0
D-210	21,6	110	0,982	EN 10270-1	83,358	25,1	84,9	87,7 \| 94,9 \| 89,2 \| 79,0
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	87,0 \| 95,1 \| 88,2 \| 77,6
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	78,9 \| 92,7 \| 80,6 \| 63,4
D-216	17,6	110	1,304	EN 10270-1	104,19	30,1	79,9	77,0 \| 93,3 \| 78,1 \| 59,5
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	73,2 \| 90,9 \| 74,0 \| 54,7
D-247	21	115	1,76	EN 10270-1	136,68	37,36	77,64	67,4 \| 89,2 \| 69,1 \| 44,1
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	63,7 \| 86,4 \| 63,9 \| 40,7
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	56,8 \| 84,5 \| 57,9 \| 27,9
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	54,6 \| 85,9 \| 52,4 \| 25,4
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	49,8 \| 82,4 \| 49,3 \| 17,7
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	44,7 \| 82,1 \| 40,4 \| 11,6
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	42,5 \| 78,5 \| 38,9 \| 10,1
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	42,1 \| 81,3 \| 35,2 \| 9,8

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202081; Resorte de compresión D-207J-73

País de origen: DE, German; Resorte de compresión D-207J-73
