Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

Precios progresivos - Resorte de compresión D-232M-01

Cantidad	Precio unidad [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Resorte de compresión Comprar

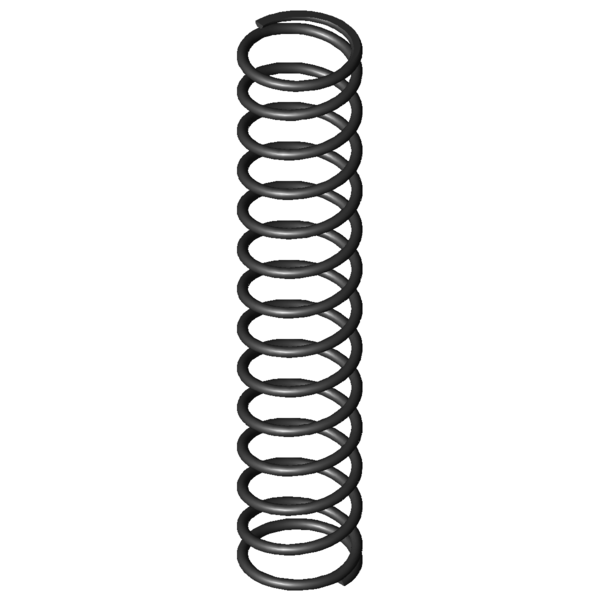

Imagen del producto Resorte de compresión D-232M-01

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-232M-01

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	18,2	mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dd	15,7	mm	Diámetro máximo árbol
Dh	21	mm	Diámetro mínimo del casquillo
L0	100	mm	Longitud del muelle no comprimido
Lk	45,64	mm	Longitud de la deformación
Fn	96,787	N	Fuerza máxima con carga estática
Ln	31,8	mm	Longitud permitida con carga estática
sn	68,2	mm	Recorrido máximo del muelle con carga estática
Fndyn	92,743	N	Fuerza máxima con carga dinámica
Lndyn	34,65	mm	Longitud permitida con carga dinámica
shdyn	34,34	mm	Recorrido máximo del muelle con carga dinámica
S	7,856	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	12,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,419	N/mm	Índice de rigidez
Gew	16,6765	g	Peso del artículo
Fntol	5,47	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	5,41	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,45	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	2,83	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	H	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232M-01

Formulario de consulta Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

Formulario de consulta Resorte de compresión D-232M-01

Resortes de compresión similares para Resorte de compresión D-232M-01 Acero para muelles Ø 1,8 x 18,2 x 100 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-232M-01	EN 10270-1	1,8	20	100	96,787	31,8	68,2	12,5	1,419	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232M-01	1.4310	1,8	20	100	83,13	31,8	68,2	12,5	1,219	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-145DK	21	105	0,069	EN 10270-1	4,925	33,45	71,55	45,7 \| 82,0 \| 50,2 \| 4,9
D-145D-03	18,5	100	0,224	EN 10270-1	18,952	15,25	84,75	49,5 \| 82,7 \| 50,0 \| 15,8
D-206D-16	20,4	85	0,671	EN 10270-1	44,183	19,18	65,82	68,4 \| 86,9 \| 71,1 \| 47,3
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	73,2 \| 90,9 \| 74,0 \| 54,7
D-212E	19,8	104	0,82	EN 10270-1	59,761	31,15	72,85	76,7 \| 94,7 \| 77,7 \| 57,8
D-207J-90	18,5	104	1	EN 10270-1	80,621	23,36	80,64	81,7 \| 90,7 \| 83,9 \| 70,4
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	90,4 \| 94,9 \| 90,2 \| 86,2
D-232M-01	20	100	1,419	EN 10270-1	96,787	31,8	68,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	87,3 \| 93,0 \| 88,7 \| 80,1
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	86,2 \| 95,4 \| 87,2 \| 76,0
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	85,2 \| 94,9 \| 86,3 \| 74,4
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	80,1 \| 92,7 \| 81,7 \| 66,0
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	76,5 \| 91,6 \| 78,8 \| 59,2
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	69,0 \| 90,4 \| 70,0 \| 46,5
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	69,0 \| 92,7 \| 69,8 \| 44,6
D-263M-04	19	95	3,471	EN 10270-1	182,993	42,28	52,72	65,5 \| 90,6 \| 65,1 \| 40,9
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	63,2 \| 86,0 \| 65,0 \| 38,5
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	61,0 \| 88,6 \| 59,9 \| 34,5
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	56,6 \| 88,2 \| 55,7 \| 26,0
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	53,7 \| 86,6 \| 53,3 \| 21,2
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	50,8 \| 87,8 \| 46,6 \| 17,9
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	47,6 \| 85,7 \| 44,2 \| 12,8
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	43,9 \| 80,7 \| 38,9 \| 11,9

Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202081; Resorte de compresión D-232M-01

País de origen: DE, German; Resorte de compresión D-232M-01
