Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

Precios progresivos - Resorte de compresión D-232N

Cantidad Precio unidad [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Resorte de compresión Comprar

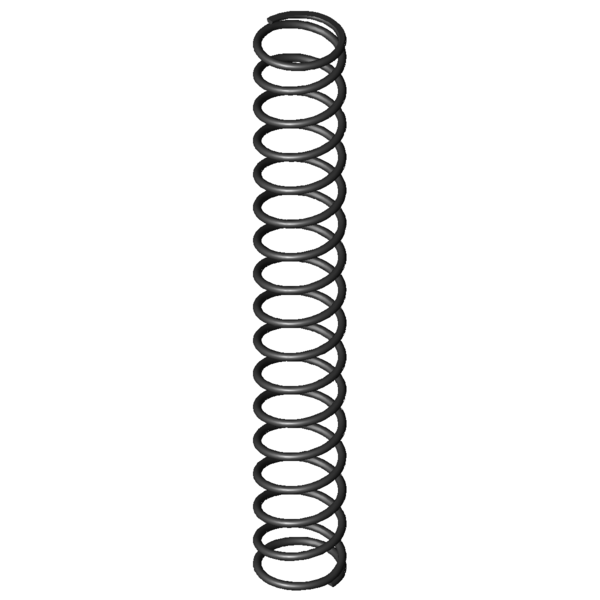

Imagen del producto Resorte de compresión D-232N
Imagen del producto Resorte de compresión D-232N
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-232N

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,8 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 18,2 mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dd 15,7 mm Diámetro máximo árbol
Dh 21 mm Diámetro mínimo del casquillo
L0 139 mm Longitud del muelle no comprimido
Lk 108,7 mm Longitud de la deformación
Fn 114,943 N Fuerza máxima con carga estática
Ln 38,57 mm Longitud permitida con carga estática
sn 100,43 mm Recorrido máximo del muelle con carga estática
Fndyn 110,89 N Fuerza máxima con carga dinámica
Lndyn 42,11 mm Longitud permitida con carga dinámica
shdyn 36,6 mm Recorrido máximo del muelle con carga dinámica
S 8,852 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 15,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 1,144 N/mm Índice de rigidez
Gew 20,1268 g Peso del artículo
Fntol 5,64 N (+/-) Tolerancia fuerza máxima estática
Fndtol 5,58 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,45 mm (+/-) Tolerancia del diámetro de la espira
L0tol 3,42 mm (+/-) Tolerancia longitud del muelle no comprimido
PG J - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232N

Formulario de consulta Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

Formulario de consulta Resorte de compresión D-232N

Resortes de compresión similares para Resorte de compresión D-232N Acero para muelles Ø 1,8 x 18,2 x 139 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-232N EN 10270-1 1,8 20 139 114,943 38,57 100,43 15,5 1,144 100,0 | 100,0 | 100,0 | 100,0
VD-232N 1.4310 1,8 20 139 98,724 38,57 100,43 15,5 0,983 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-179H 19 129 0,274 EN 10270-1 30,429 17,85 111,15 55,1 | 83,0 | 58,4 | 23,9
D-184A 17,25 140 0,328 EN 10270-1 34,917 33,62 106,38 58,7 | 85,0 | 62,4 | 28,7
D-180L 20 130 0,335 EN 10270-1 37,101 19,14 110,86 59,1 | 86,7 | 61,4 | 29,2
D-206D-18 20,4 125 0,456 EN 10270-1 44,788 26,88 98,12 65,6 | 88,6 | 68,3 | 39,9
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 65,7 | 85,0 | 69,6 | 42,4
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 68,7 | 89,5 | 67,1 | 49,6
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 72,5 | 91,6 | 73,2 | 52,7
D-207J-73 20 112 0,776 EN 10270-1 68,329 23,92 88,08 76,4 | 88,0 | 73,6 | 67,8
D-243A 22 135 1,101 EN 10270-1 93,34 50,25 84,75 90,6 | 92,7 | 82,8 | 96,2
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 100,0 | 100,0 | 100,0 | 100,0
D-232M-02 20 118 1,223 EN 10270-1 99,938 36,31 81,69 90,9 | 95,0 | 84,1 | 93,6
D-243B 22 149 1,315 EN 10270-1 139,667 42,75 106,25 89,0 | 91,4 | 88,4 | 87,1
D-243 22 135 1,63 EN 10270-1 156,48 39 96 82,5 | 92,7 | 84,5 | 70,2
D-252A 18 145 1,769 EN 10270-1 154,192 57,82 87,18 79,1 | 92,0 | 80,7 | 64,7
D-252 18 145 2,151 EN 10270-1 195,21 54,25 90,75 73,3 | 92,0 | 74,6 | 53,2
D-263VE 20 127 2,779 EN 10270-1 199,574 55,18 71,82 65,2 | 89,9 | 64,6 | 41,2
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 54,8 | 86,0 | 52,0 | 26,5
D-278D 19,5 125 4,378 EN 10270-1 288,607 59,08 65,92 55,1 | 86,5 | 52,7 | 26,1
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 52,7 | 86,0 | 50,4 | 21,8
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 48,3 | 84,2 | 43,6 | 17,0
D-288Z-54 21 124 7,648 EN 10270-1 412,647 70,05 53,95 45,7 | 81,5 | 40,8 | 15,0
D-288X-13 19,4 153 7,73 EN 10270-1 540,34 83,1 69,9 47,8 | 83,3 | 45,4 | 14,8
D-288X-12 19,4 127 9,037 EN 10270-1 542,201 67 60 45,5 | 83,5 | 40,5 | 12,7
D-288X-11 19,4 115 10,184 EN 10270-1 540,781 61,9 53,1 43,0 | 80,6 | 37,1 | 11,2
D-313A 19,2 120 11,591 EN 10270-1 367,438 88,3 31,7 40,3 | 79,5 | 31,4 | 9,9
Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202081; Resorte de compresión D-232N

País de origen: DE, German; Resorte de compresión D-232N
