Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

Precios progresivos - Resorte de compresión D-232R

Cantidad	Precio unidad [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Resorte de compresión Comprar

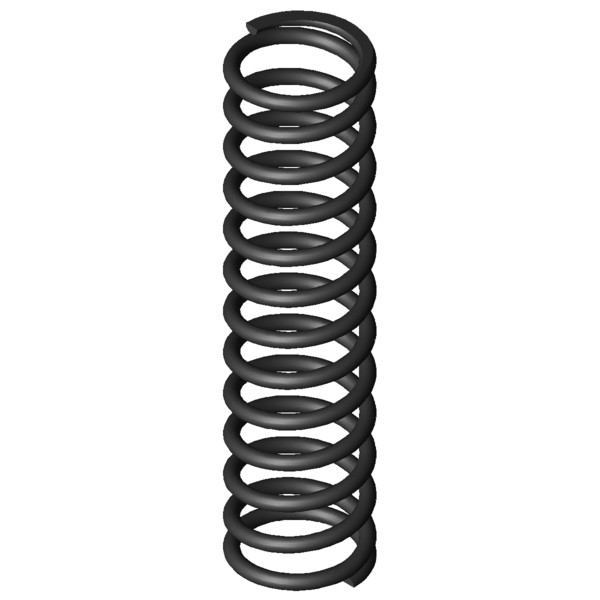

Imagen del producto Resorte de compresión D-232R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-232R

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	14,2	mm	Diámetro medio de la espira
De	16	mm	Diámetro exterior de la espira
Dd	11,9	mm	Diámetro máximo árbol
Dh	16,7	mm	Diámetro mínimo del casquillo
L0	64	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	115,94	N	Fuerza máxima con carga estática
Ln	28,3	mm	Longitud permitida con carga estática
sn	35,7	mm	Recorrido máximo del muelle con carga estática
Fndyn	109,452	N	Fuerza máxima con carga dinámica
Lndyn	30,3	mm	Longitud permitida con carga dinámica
shdyn	19,15	mm	Recorrido máximo del muelle con carga dinámica
S	5,409	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	11,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	3,248	N/mm	Índice de rigidez
Gew	12,114	g	Peso del artículo
Fntol	7,09	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	6,99	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,65	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	H	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232R

Formulario de consulta Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

Formulario de consulta Resorte de compresión D-232R

Resortes de compresión similares para Resorte de compresión D-232R Acero para muelles Ø 1,8 x 14,2 x 64 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-232R	EN 10270-1	1,8	16	64	115,94	28,3	35,7	11,5	3,248	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232R	1.4310	1,8	16	64	99,581	28,3	35,7	11,5	2,79	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	43,9 \| 80,2 \| 40,9 \| 10,6
D-142B	15	59,7	0,434	EN 10270-1	21,951	9,07	50,63	45,7 \| 79,0 \| 44,7 \| 13,4
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	45,7 \| 81,2 \| 42,1 \| 13,9
D-179J-03	14	65,4	0,817	EN 10270-1	41,678	14,41	50,99	53,4 \| 82,2 \| 53,0 \| 25,2
D-180M-23	15	72	0,846	EN 10270-1	46,367	17,2	54,8	53,9 \| 83,1 \| 52,6 \| 26,1
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	60,2 \| 86,4 \| 60,3 \| 34,0
D-207J-27	15	70	1,497	EN 10270-1	61,91	28,65	41,35	68,5 \| 89,5 \| 69,9 \| 46,1
D-188	13,75	62,5	1,498	EN 10270-1	66,369	18,2	44,3	66,5 \| 84,3 \| 68,9 \| 46,1
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	70,5 \| 89,8 \| 71,3 \| 50,4
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	75,7 \| 90,5 \| 77,2 \| 59,2
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	78,5 \| 89,4 \| 81,0 \| 65,1
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	89,1 \| 89,2 \| 92,6 \| 85,6
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	100,0 \| 100,0 \| 100,0 \| 100,0
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	87,7 \| 93,8 \| 86,7 \| 82,6
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	80,9 \| 91,2 \| 75,6 \| 76,1
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	77,7 \| 91,0 \| 72,6 \| 69,4
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	74,7 \| 93,5 \| 75,9 \| 54,7
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	74,3 \| 94,2 \| 74,3 \| 54,3
D-257D-01	14	60	6,987	EN 10270-1	173,579	35,16	24,84	68,4 \| 90,4 \| 68,2 \| 46,5
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	68,1 \| 90,2 \| 68,2 \| 46,0
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	64,3 \| 89,9 \| 64,6 \| 38,5
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	58,5 \| 90,0 \| 55,2 \| 30,2
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	59,1 \| 86,9 \| 60,8 \| 29,5
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	52,6 \| 86,9 \| 50,9 \| 19,9
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	51,2 \| 87,0 \| 47,7 \| 18,8
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	46,1 \| 82,5 \| 41,9 \| 14,1
D-288Z-63	17	70,4	24,058	EN 10270-1	527,47	48,48	21,93	45,6 \| 81,7 \| 41,7 \| 13,5
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	45,1 \| 86,0 \| 37,6 \| 11,8

Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202081; Resorte de compresión D-232R

País de origen: DE, German; Resorte de compresión D-232R
