Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

Precios progresivos - Resorte de compresión D-288Q

Cantidad Precio unidad [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Resorte de compresión Comprar

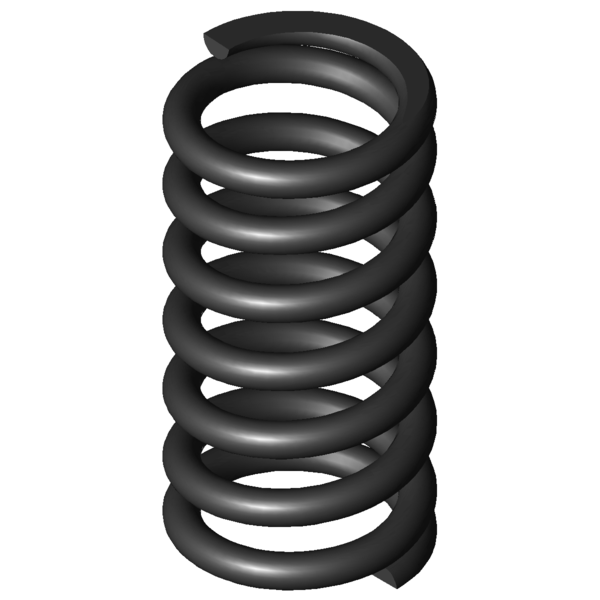

Imagen del producto Resorte de compresión D-288Q
Imagen del producto Resorte de compresión D-288Q
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288Q

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 2,8 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 17,2 mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dd 13,7 mm Diámetro máximo árbol
Dh 20,9 mm Diámetro mínimo del casquillo
L0 39,5 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 359,967 N Fuerza máxima con carga estática
Ln 23,41 mm Longitud permitida con carga estática
sn 16,09 mm Recorrido máximo del muelle con carga estática
Fndyn 332,931 N Fuerza máxima con carga dinámica
Lndyn 24,62 mm Longitud permitida con carga dinámica
shdyn 7,01 mm Recorrido máximo del muelle con carga dinámica
S 6,673 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 5,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 22,374 N/mm Índice de rigidez
Gew 19,7254 g Peso del artículo
Fntol 25,64 N (+/-) Tolerancia fuerza máxima estática
Fndtol 25,23 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,35 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,9 mm (+/-) Tolerancia longitud del muelle no comprimido
PG L - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288Q

Formulario de consulta Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

Formulario de consulta Resorte de compresión D-288Q

Resortes de compresión similares para Resorte de compresión D-288Q Acero para muelles Ø 2,8 x 17,2 x 39,5 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-288Q EN 10270-1 2,8 20 39,5 359,967 23,41 16,09 5,5 22,374 100,0 | 100,0 | 100,0 | 100,0
VD-288Q 1.4310 2,8 20 39,5 309,174 23,41 16,09 5,5 19,217 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 42,2 | 82,0 | 35,6 | 9,0
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 43,8 | 83,3 | 37,8 | 10,4
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 48,0 | 87,1 | 42,7 | 14,1
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 50,0 | 84,8 | 45,8 | 19,3
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 52,2 | 87,4 | 48,5 | 20,8
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 53,0 | 88,4 | 49,5 | 20,9
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 52,6 | 83,5 | 51,5 | 22,7
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 54,6 | 86,2 | 51,7 | 26,0
D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 54,7 | 85,1 | 53,0 | 26,0
D-263J 24 39,2 6,581 EN 10270-1 165,825 14 25,2 57,1 | 87,0 | 55,0 | 29,4
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 66,5 | 92,3 | 66,7 | 40,4
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 66,6 | 92,7 | 65,4 | 41,8
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 76,5 | 91,8 | 71,7 | 65,8
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 87,0 | 92,7 | 89,3 | 79,0
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 100,0 | 100,0 | 100,0 | 100,0
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 91,2 | 94,7 | 91,9 | 87,0
D-288X-05 19,4 44 26,734 EN 10270-1 486,954 25,78 18,22 86,4 | 94,4 | 81,1 | 83,7
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 89,1 | 97,8 | 89,8 | 79,9
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 85,0 | 96,5 | 85,5 | 73,1
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 79,9 | 96,6 | 80,5 | 62,8
D-313A-05 19,5 44 42,099 EN 10270-1 509,076 31,91 12,09 72,3 | 90,7 | 72,9 | 53,1
D-310 19,2 40 47,418 EN 10270-1 643,939 26,42 13,58 70,5 | 94,1 | 70,2 | 47,2
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 67,3 | 92,9 | 65,8 | 43,3
D-339A-02 21 40 96,516 EN 10270-1 695,293 32,8 7,2 53,1 | 88,0 | 48,3 | 23,2
D-313P 18 36,8 104,19 EN 10270-1 765,257 29,46 7,34 51,6 | 87,0 | 46,3 | 21,5
D-339C 20 40,6 115,767 EN 10270-1 911,318 32,73 7,87 50,9 | 89,1 | 44,2 | 19,3
D-339E-01 19 35 171,72 EN 10270-1 1171,185 28,18 6,82 44,7 | 84,5 | 36,6 | 13,0
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión D-288Q

País de origen: DE, German; Resorte de compresión D-288Q
