Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

Precios progresivos - Resorte de compresión D-288X-04

Cantidad	Precio unidad [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Resorte de compresión Comprar

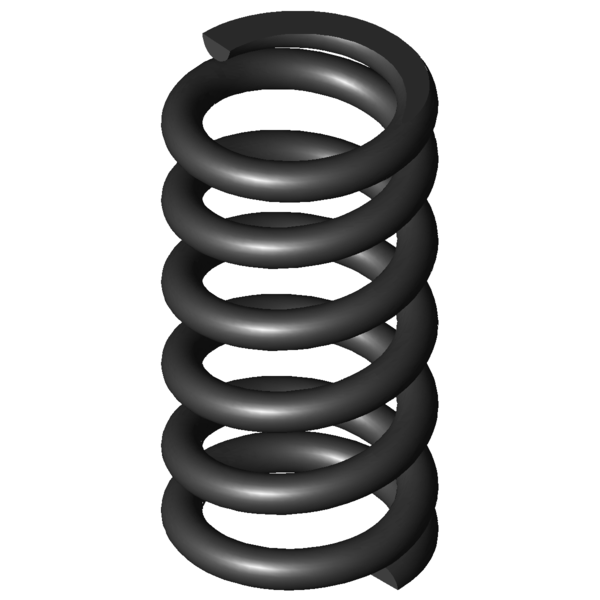

Imagen del producto Resorte de compresión D-288X-04

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288X-04

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,9	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	16,5	mm	Diámetro medio de la espira
De	19,4	mm	Diámetro exterior de la espira
Dd	12,9	mm	Diámetro máximo árbol
Dh	20,4	mm	Diámetro mínimo del casquillo
L0	38	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	541,8	N	Fuerza máxima con carga estática
Ln	22,8	mm	Longitud permitida con carga estática
sn	15,2	mm	Recorrido máximo del muelle con carga estática
Fndyn	420,608	N	Fuerza máxima con carga dinámica
Lndyn	26,2	mm	Longitud permitida con carga dinámica
shdyn	4,52	mm	Recorrido máximo del muelle con carga dinámica
S	7,8	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	4,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	35,645	N/mm	Índice de rigidez
Gew	17,5919	g	Peso del artículo
Fntol	35,66	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	33,69	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,74	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	L	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-04

Formulario de consulta Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

Formulario de consulta Resorte de compresión D-288X-04

Resortes de compresión similares para Resorte de compresión D-288X-04 Acero para muelles Ø 2,9 x 16,5 x 38 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288X-04	EN 10270-1	2,9	19,4	38	541,8	22,8	15,2	4,5	35,645	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-04	1.4310	2,9	19,4	38	468,411	22,7	15,3	4,5	30,615	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	43,4 \| 84,1 \| 37,2 \| 8,8
D-213	17,6	34	4,657	EN 10270-1	104,087	11,65	22,35	45,0 \| 78,5 \| 43,6 \| 13,1
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	46,3 \| 84,4 \| 41,3 \| 13,1
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	47,0 \| 85,4 \| 42,5 \| 13,1
D-232K	20	34,1	5,068	EN 10270-1	114,567	11,5	22,6	47,1 \| 82,9 \| 44,2 \| 14,2
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	48,5 \| 84,6 \| 44,6 \| 16,3
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	56,6 \| 89,6 \| 53,9 \| 26,2
D-278C	19,5	35	14,727	EN 10270-1	205,021	21,08	13,92	66,2 \| 92,6 \| 64,7 \| 41,3
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	70,5 \| 91,4 \| 70,6 \| 49,6
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	79,9 \| 96,6 \| 80,5 \| 62,8
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	83,7 \| 93,6 \| 85,3 \| 72,2
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	85,7 \| 95,5 \| 86,7 \| 75,0
D-288Z-56	20	39,5	27,993	EN 10270-1	359,238	26,67	12,83	83,5 \| 96,6 \| 75,4 \| 78,6
D-288ZB	19,5	40	30,616	EN 10270-1	409,743	26,62	13,38	88,3 \| 97,1 \| 81,8 \| 85,9
D-288X-04	19,4	38	35,645	EN 10270-1	541,8	22,8	15,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	87,5 \| 91,2 \| 86,7 \| 84,7
D-288X-03	19,4	32	42,774	EN 10270-1	538,948	19,4	12,6	89,8 \| 94,7 \| 91,2 \| 83,3
D-310	19,2	40	47,418	EN 10270-1	643,939	26,42	13,58	85,6 \| 94,9 \| 86,7 \| 75,2
D-313A-04	19,5	38	51,667	EN 10270-1	556,917	27,22	10,78	83,0 \| 95,8 \| 84,1 \| 69,0
D-313A-03	19,5	32	66,864	EN 10270-1	632,898	22,53	9,47	72,6 \| 90,5 \| 74,0 \| 53,3
D-339A-02	21	40	96,516	EN 10270-1	695,293	32,8	7,2	62,1 \| 86,6 \| 62,6 \| 36,9
D-313P	18	36,8	104,19	EN 10270-1	765,257	29,46	7,34	61,3 \| 90,1 \| 59,5 \| 34,2
D-339C	20	40,6	115,767	EN 10270-1	911,318	32,73	7,87	58,0 \| 87,7 \| 55,6 \| 30,8
D-339E-01	19	35	171,72	EN 10270-1	1171,185	28,18	6,82	51,3 \| 87,5 \| 45,6 \| 20,8

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202081; Resorte de compresión D-288X-04

País de origen: DE, German; Resorte de compresión D-288X-04
