Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

Precios progresivos - Resorte de compresión D-288T-06

Cantidad	Precio unidad [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Resorte de compresión Comprar

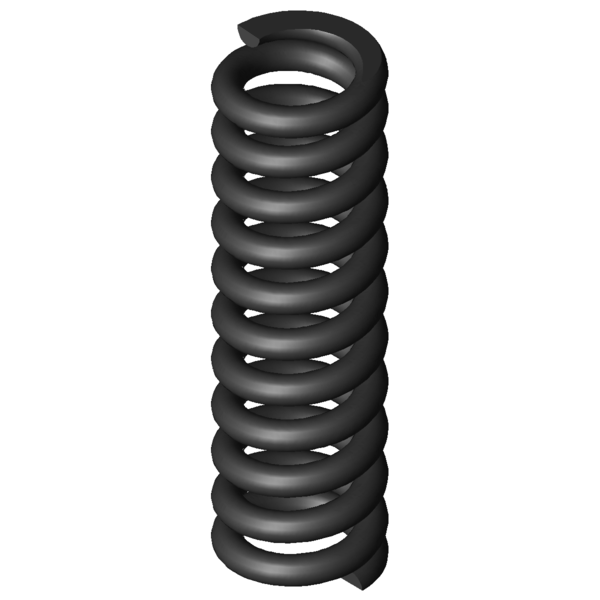

Imagen del producto Resorte de compresión D-288T-06

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288T-06

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	12,2	mm	Diámetro medio de la espira
De	15	mm	Diámetro exterior de la espira
Dd	8,8	mm	Diámetro máximo árbol
Dh	15,7	mm	Diámetro mínimo del casquillo
L0	51	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	558,372	N	Fuerza máxima con carga estática
Ln	35,62	mm	Longitud permitida con carga estática
sn	15,38	mm	Recorrido máximo del muelle con carga estática
Fndyn	482,779	N	Fuerza máxima con carga dinámica
Lndyn	37,7	mm	Longitud permitida con carga dinámica
shdyn	5,02	mm	Recorrido máximo del muelle con carga dinámica
S	5,074	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	9,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	36,299	N/mm	Índice de rigidez
Gew	21,4533	g	Peso del artículo
Fntol	45,77	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	44,84	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,03	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	N	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288T-06

Formulario de consulta Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

Formulario de consulta Resorte de compresión D-288T-06

Resortes de compresión similares para Resorte de compresión D-288T-06 Acero para muelles Ø 2,8 x 12,2 x 51 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288T-06	EN 10270-1	2,8	15	51	558,372	35,62	15,38	9,5	36,299	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288T-06	1.4310	2,8	15	51	479,584	35,62	15,38	9,5	31,177	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	54,4 \| 89,8 \| 49,5 \| 24,0
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	55,1 \| 87,6 \| 52,8 \| 24,7
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	56,0 \| 88,4 \| 52,6 \| 27,0
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	56,1 \| 85,2 \| 55,8 \| 27,4
D-263P-01	15	53	10,838	EN 10270-1	238,615	30,98	22,02	59,2 \| 91,6 \| 56,3 \| 29,8
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	58,5 \| 85,4 \| 58,0 \| 32,1
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	61,3 \| 91,5 \| 59,5 \| 33,0
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	68,1 \| 94,8 \| 69,0 \| 40,4
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	63,0 \| 94,0 \| 53,4 \| 41,6
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	70,0 \| 90,2 \| 70,5 \| 49,3
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	73,0 \| 92,8 \| 73,0 \| 53,3
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	76,5 \| 94,0 \| 76,6 \| 58,7
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	80,5 \| 94,1 \| 81,3 \| 66,0
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	95,4 \| 93,1 \| 95,8 \| 97,4
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	88,1 \| 95,4 \| 79,4 \| 89,5
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	83,1 \| 94,4 \| 77,5 \| 77,4
D-288Z-06	15,5	51	50,611	EN 10270-1	547,97	40,17	10,83	83,9 \| 95,7 \| 84,3 \| 71,8

Número de resortes metálicos similares: 17

Número de arancel aduanero: 73202081; Resorte de compresión D-288T-06

País de origen: DE, German; Resorte de compresión D-288T-06
