Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

Precios progresivos - Resorte de compresión D-346

Cantidad Precio unidad [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Resorte de compresión Comprar

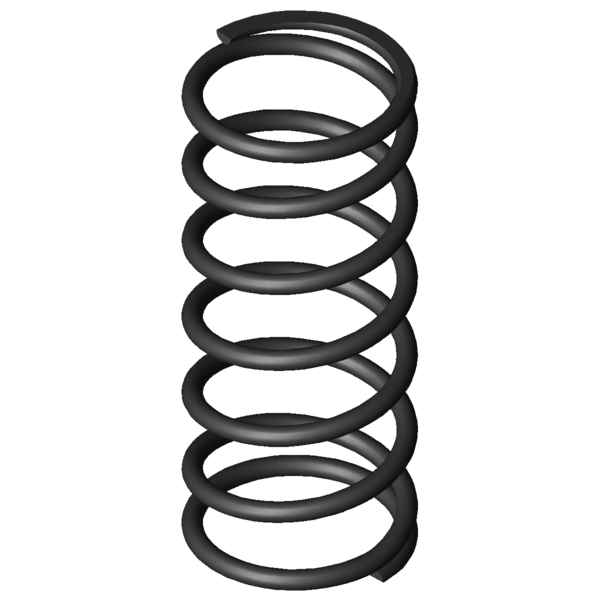

Imagen del producto Resorte de compresión D-346
Imagen del producto Resorte de compresión D-346
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-346

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 5 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 50 mm Diámetro medio de la espira
De 55 mm Diámetro exterior de la espira
Dd 43,7 mm Diámetro máximo árbol
Dh 56,8 mm Diámetro mínimo del casquillo
L0 130 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 793,004 N Fuerza máxima con carga estática
Ln 44,38 mm Longitud permitida con carga estática
sn 85,63 mm Recorrido máximo del muelle con carga estática
Fndyn 713,125 N Fuerza máxima con carga dinámica
Lndyn 53 mm Longitud permitida con carga dinámica
shdyn 29,57 mm Recorrido máximo del muelle con carga dinámica
S 22,727 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 5,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 9,261 N/mm Índice de rigidez
Gew 182,8485 g Peso del artículo
Fntol 38,75 N (+/-) Tolerancia fuerza máxima estática
Fndtol 38,27 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,8 mm (+/-) Tolerancia del diámetro de la espira
L0tol 2,9 mm (+/-) Tolerancia longitud del muelle no comprimido
PG AD - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-346

Formulario de consulta Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

Formulario de consulta Resorte de compresión D-346

Resortes de compresión similares para Resorte de compresión D-346 Acero para muelles Ø 5 x 50 x 130 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-346 EN 10270-1 5 55 130 793,004 44,38 85,63 5,5 9,261 100,0 | 100,0 | 100,0 | 100,0
VD-346 1.4310 5 55 130 681,108 44,38 85,63 5,5 7,955 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-263V-20 46 136 0,879 EN 10270-1 96,367 26,37 109,63 43,7 | 76,4 | 45,1 | 9,5
D-289C-02 48 115 2,16 EN 10270-1 181,589 30,93 84,07 54,6 | 79,9 | 60,5 | 23,3
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 55,7 | 84,7 | 58,6 | 23,7
D-313B 60 122 2,725 EN 10270-1 262,424 25,7 96,3 58,8 | 85,8 | 61,0 | 29,4
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 61,8 | 83,9 | 66,4 | 35,2
D-315 54 150 3,793 EN 10270-1 427,309 37,36 112,64 64,7 | 88,3 | 65,0 | 41,0
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 72,1 | 92,4 | 70,4 | 53,6
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 80,8 | 95,6 | 82,1 | 64,7
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 82,1 | 94,7 | 76,5 | 75,1
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 70,3 | 94,6 | 40,1 | 76,3
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 84,9 | 89,0 | 78,6 | 87,1
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 100,0 | 100,0 | 100,0 | 100,0
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 92,1 | 93,7 | 94,1 | 88,4
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 87,5 | 93,9 | 84,8 | 83,8
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 82,5 | 93,0 | 84,0 | 70,4
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 78,9 | 91,5 | 80,5 | 64,8
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 77,6 | 88,6 | 80,1 | 64,2
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 76,6 | 90,0 | 78,4 | 61,3
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 63,9 | 88,5 | 63,5 | 39,7
D-382 46,3 135 29,501 EN 10270-1 1777,615 74,74 60,26 58,5 | 86,6 | 57,5 | 31,4
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 55,6 | 84,0 | 54,2 | 28,6
D-406A 58 147 39,273 EN 10270-1 2050,686 94,78 52,22 51,8 | 81,9 | 49,8 | 23,6
D-406 58 110 60,695 EN 10270-1 2611,224 66,98 43,02 45,4 | 80,6 | 40,3 | 15,3
D-414M-02 57 138 75,548 EN 10270-1 2850,281 100,27 37,73 43,4 | 82,1 | 35,9 | 12,3
D-412 48 135 76,706 EN 10270-1 3194,8 93,35 41,65 43,6 | 82,0 | 36,7 | 12,1
D-409B 50 110 86,65 EN 10270-1 3002,418 75,35 34,65 41,2 | 79,3 | 33,4 | 10,7
D-414AF 42 130 124,903 EN 10270-1 4434,047 94,5 35,5 38,9 | 79,6 | 29,7 | 7,4
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión D-346

País de origen: DE, German; Resorte de compresión D-346
