Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

Precios progresivos - Resorte de compresión D-364R-83

Cantidad Precio unidad [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Resorte de compresión Comprar

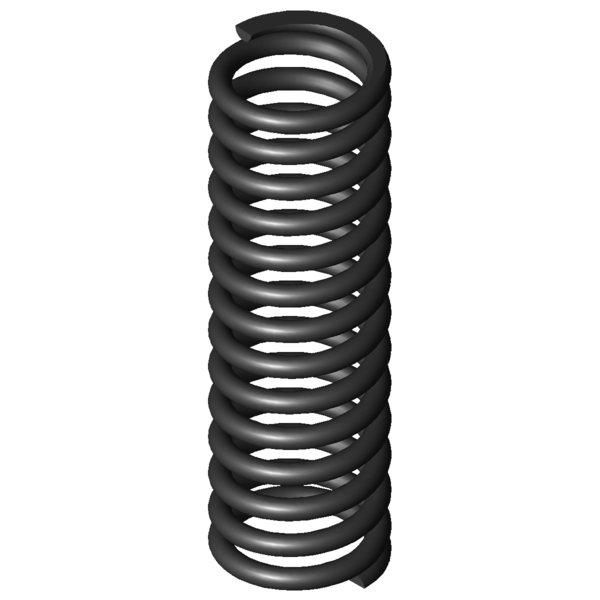

Imagen del producto Resorte de compresión D-364R-83
Imagen del producto Resorte de compresión D-364R-83
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-364R-83

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 6 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 40 mm Diámetro medio de la espira
De 46 mm Diámetro exterior de la espira
Dd 32,9 mm Diámetro máximo árbol
Dh 47,2 mm Diámetro mínimo del casquillo
L0 150 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 833,439 N Fuerza máxima con carga estática
Ln 99,5 mm Longitud permitida con carga estática
sn 50,5 mm Recorrido máximo del muelle con carga estática
Fndyn 730,291 N Fuerza máxima con carga dinámica
Lndyn 105,75 mm Longitud permitida con carga dinámica
shdyn 44,25 mm Recorrido máximo del muelle con carga dinámica
S 11,52 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 12,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 16,504 N/mm Índice de rigidez
Gew 407,2402 g Peso del artículo
Fntol 66,26 N (+/-) Tolerancia fuerza máxima estática
Fndtol 65,18 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,5 mm (+/-) Tolerancia del diámetro de la espira
L0tol 3,29 mm (+/-) Tolerancia longitud del muelle no comprimido
PG AG - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-364R-83

Formulario de consulta Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

Formulario de consulta Resorte de compresión D-364R-83

Resortes de compresión similares para Resorte de compresión D-364R-83 Acero para muelles Ø 6 x 40 x 150 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-364R-83 EN 10270-1 6 46 150 833,439 99,5 50,5 12,5 16,504 100,0 | 100,0 | 100,0 | 100,0
VD-364R-83 1.4310 6 46 150 715,838 99,5 50,5 12,5 14,175 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-289C-03 48 176 1,398 EN 10270-1 184,054 44,32 131,68 38,9 | 78,1 | 30,2 | 8,5
D-313E-12 48 160 2,444 EN 10270-1 279,917 45,45 114,55 45,6 | 83,2 | 38,8 | 14,8
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 46,4 | 76,9 | 43,9 | 18,4
D-318D 49 156 3,367 EN 10270-1 350,664 51,85 104,15 50,4 | 85,6 | 45,3 | 20,4
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 50,5 | 81,2 | 47,6 | 22,6
D-315 54 150 3,793 EN 10270-1 427,309 37,36 112,64 51,7 | 84,0 | 48,1 | 23,0
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 56,3 | 85,4 | 54,6 | 29,0
D-339L-10 50 160 5,218 EN 10270-1 537,714 56,94 103,06 58,4 | 86,9 | 56,8 | 31,6
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 61,9 | 89,0 | 60,3 | 36,3
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 63,9 | 85,0 | 65,0 | 41,6
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 79,4 | 89,3 | 82,0 | 67,0
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 79,8 | 91,5 | 76,9 | 70,9
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 86,2 | 92,5 | 79,6 | 86,6
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 89,1 | 86,6 | 93,4 | 87,2
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 100,0 | 100,0 | 100,0 | 100,0
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 90,8 | 97,8 | 85,7 | 88,8
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 77,5 | 91,0 | 68,3 | 73,2
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 78,1 | 94,5 | 79,2 | 60,6
D-382 46,3 135 29,501 EN 10270-1 1777,615 74,74 60,26 72,1 | 94,9 | 65,3 | 55,9
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 70,7 | 93,4 | 63,6 | 55,0
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 71,0 | 91,5 | 70,5 | 51,0
D-388 38,3 155 39,18 EN 10270-1 2065,885 102,27 52,73 67,3 | 91,8 | 68,1 | 42,1
D-389A-21 37,8 150 41,076 EN 10270-1 1964,331 102,18 47,82 67,1 | 92,5 | 68,6 | 40,2
D-389N-03 46 152 41,235 EN 10270-1 2380,938 94,26 57,74 65,4 | 94,8 | 61,2 | 40,0
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 62,6 | 91,0 | 61,7 | 35,2
D-412 48 135 76,706 EN 10270-1 3194,8 93,35 41,65 54,2 | 86,9 | 54,3 | 21,5
D-414AD 42 168 78,642 EN 10270-1 2380,812 137,73 30,27 51,2 | 85,2 | 47,5 | 21,0
D-414AF 42 130 124,903 EN 10270-1 4434,047 94,5 35,5 47,4 | 84,3 | 44,5 | 13,2
Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202081; Resorte de compresión D-364R-83

País de origen: DE, German; Resorte de compresión D-364R-83
