Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

Precios progresivos - Resorte de compresión VD-329

Cantidad	Precio unidad [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Resorte de compresión Comprar

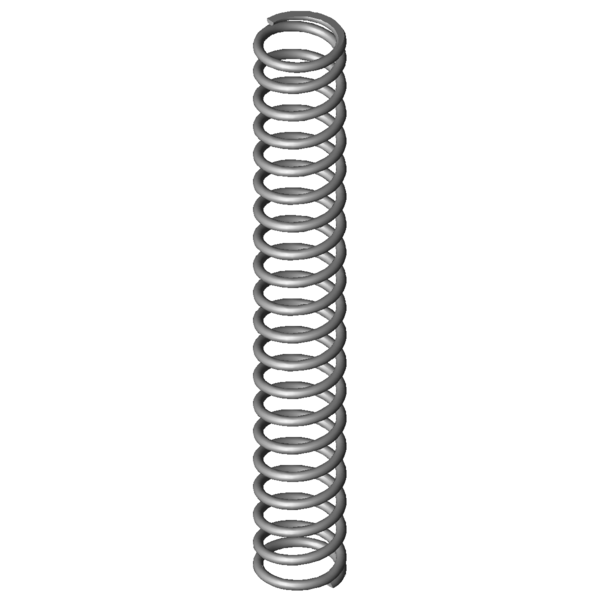

Imagen del producto Resorte de compresión VD-329

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión VD-329

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	4	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	32	mm	Diámetro medio de la espira
De	36	mm	Diámetro exterior de la espira
Dd	27,1	mm	Diámetro máximo árbol
Dh	37,1	mm	Diámetro mínimo del casquillo
L0	250	mm	Longitud del muelle no comprimido
Lk	198,44	mm	Longitud de la deformación
Fn	567,183	N	Fuerza máxima con carga estática
Ln	96,5	mm	Longitud permitida con carga estática
sn	153,5	mm	Recorrido máximo del muelle con carga estática
Fndyn	501,425	N	Fuerza máxima con carga dinámica
Lndyn	114,3	mm	Longitud permitida con carga dinámica
shdyn	24,86	mm	Recorrido máximo del muelle con carga dinámica
S	13,297	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	18,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	3,695	N/mm	Índice de rigidez
Gew	204,7123	g	Peso del artículo
Fntol	29,18	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	28,71	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,5	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	4,48	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	#AF	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión VD-329

Formulario de consulta Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

Formulario de consulta Resorte de compresión VD-329

Resortes de compresión similares para Resorte de compresión VD-329 Acero inoxidable Ø 4 x 32 x 250 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
VD-329	1.4310	4	36	250	567,183	96,5	153,5	18,5	3,695	100,0 \| 100,0 \| 100,0 \| 100,0
D-329A	EN 10270-1	4	36	250	475,275	115,64	134,36	22,5	3,537	93,8 \| 100,0 \| 85,7 \| 95,7
D-329	EN 10270-1	4	36	250	660,363	96,5	153,5	18,5	4,302	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 3

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	55,1 \| 78,3 \| 60,7 \| 26,3
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	56,4 \| 87,3 \| 55,4 \| 26,4
VD-273	27,5	240	1,182	1.4310	204,561	67	173	57,6 \| 78,3 \| 62,4 \| 32,0
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	61,5 \| 89,0 \| 61,9 \| 33,7
VD-288Z-24	33	229	1,419	1.4310	217,981	75,38	153,63	64,6 \| 86,1 \| 69,2 \| 38,4
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	56,3 \| 87,3 \| 55,2 \| 26,4
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	65,0 \| 89,0 \| 65,1 \| 41,0
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	59,4 \| 89,1 \| 61,5 \| 27,7
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	68,3 \| 89,9 \| 71,6 \| 43,3
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	69,8 \| 91,9 \| 66,2 \| 51,2
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	73,6 \| 93,1 \| 74,5 \| 53,2
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	65,0 \| 89,1 \| 65,0 \| 41,0
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	85,0 \| 91,9 \| 87,3 \| 75,8
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	87,3 \| 100,0 \| 79,8 \| 82,2
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	70,5 \| 89,8 \| 71,9 \| 49,8
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	65,1 \| 89,8 \| 64,6 \| 41,0
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	58,7 \| 85,6 \| 57,6 \| 33,0
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	54,0 \| 86,6 \| 51,6 \| 23,9
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	48,8 \| 80,8 \| 45,8 \| 19,8
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	49,5 \| 82,5 \| 46,4 \| 19,8
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	46,8 \| 82,5 \| 41,6 \| 16,2
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	46,3 \| 83,5 \| 40,2 \| 15,4
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	41,8 \| 77,7 \| 35,2 \| 12,4

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202081; Resorte de compresión VD-329

País de origen: DE, German; Resorte de compresión VD-329
