Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

Precios progresivos - Resorte de extensión RZ-115OX

Cantidad	Precio unidad [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Resorte de extensión Comprar

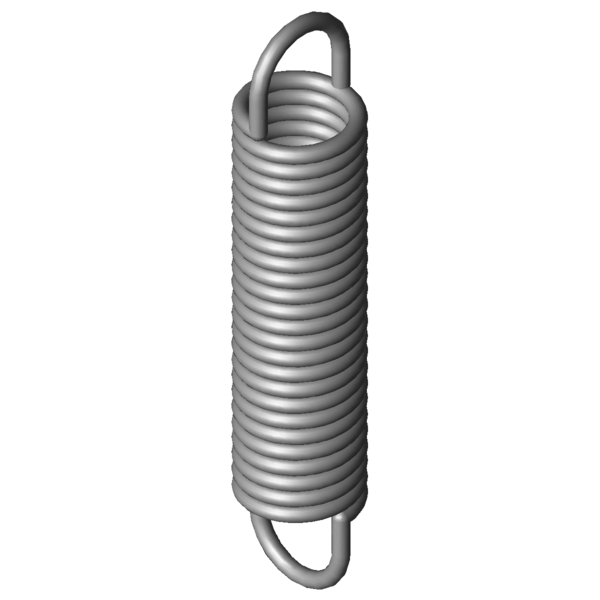

Imagen del producto Resorte de extensión RZ-115OX

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-115OX

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,4	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	10	mm	Diámetro exterior de la espira
Dh	12,4	mm	Diámetro mínimo del casquillo
L0	47,9	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	36,05	mm	Longitud libre sin carga con precompresión
Ln	82,38	mm	Longitud máxima con carga estática
sn	34,48	mm	Recorrido máximo del muelle con carga estática
Fn	81,51	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	5,92	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	2,135	N/mm	Índice de rigidez
F0	7,911	N	Fuerza precompresión interior
Fntol	6,67	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,1	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,25	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	27	grados	Tolerancia posición del gancho
Gew	8,7148	g	Peso del artículo
PG	ZJ	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115OX

Formulario de consulta Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

Formulario de consulta Resorte de extensión RZ-115OX

Resortes de extensión similares para Resorte de extensión RZ-115OX Acero inoxidable Ø 1,4 x 10 x 47,9 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-115OX	1.4310	1,4	10	47,9	81,51	82,38	34,48	2,135	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115OX	EN 10270-1	1,4	10	47,9	96,67	82,82	34,92	2,486	92,3 \| 100,0 \| 91,5 \| 85,4

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-072F-02X	8	50	0,197	1.4310	20,91	149,01	99,01	38,9 \| 77,6 \| 30,2 \| 8,9
RZ-081H-01X	10	43	0,24	1.4310	23,6	134,7	91,7	42,9 \| 84,7 \| 33,3 \| 10,9
RZ-087GX	10	60	0,262	1.4310	31,73	171,21	111,21	43,6 \| 83,8 \| 35,0 \| 12,1
RZ-081HX	10	36,5	0,308	1.4310	23,6	107,93	71,43	44,3 \| 80,2 \| 38,6 \| 14,0
RZ-081K-01X	8,5	48,5	0,321	1.4310	27,55	127,44	78,94	45,4 \| 82,7 \| 38,7 \| 14,8
RZ-087FX	10	50	0,336	1.4310	31,73	136,9	86,9	47,9 \| 89,1 \| 39,3 \| 15,4
RZ-089X	9,4	53	0,371	1.4310	33,65	136,19	83,19	47,9 \| 85,3 \| 41,4 \| 17,1
RZ-093X	9	52,2	0,43	1.4310	35,06	126,54	74,34	49,7 \| 84,4 \| 44,7 \| 20,0
RZ-094AX	8	50	0,658	1.4310	39,1	104,35	54,35	56,2 \| 82,4 \| 55,7 \| 30,4
RZ-109GX	10	59,5	0,868	1.4310	59,56	122,94	63,44	64,5 \| 89,9 \| 63,7 \| 39,7
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	65,1 \| 91,9 \| 63,3 \| 40,0
RZ-109FX	10	47	1,192	1.4310	59,56	93,18	46,18	74,7 \| 95,8 \| 73,9 \| 54,6
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	74,7 \| 89,7 \| 76,3 \| 58,0
RZ-111X	9,2	43,3	1,718	1.4310	64,34	77,61	34,31	86,4 \| 90,6 \| 89,2 \| 79,3
RZ-115OX	10	47,9	2,135	1.4310	81,51	82,38	34,48	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-129X	9,6	51,8	4,525	1.4310	121,7	76,6	24,8	69,9 \| 92,0 \| 69,5 \| 48,2
RZ-130E-03X	8	46	9,615	1.4310	142,2	59,32	13,32	52,7 \| 87,8 \| 48,0 \| 22,1
RZ-147E-03X	10	57,6	12,019	1.4310	212	73,29	15,69	48,0 \| 84,4 \| 42,0 \| 17,5
RZ-147E-02X	10	41,6	18,538	1.4310	212	51,77	10,17	43,6 \| 85,6 \| 34,0 \| 11,3
RZ-147RX	11	48	19,097	1.4310	251,8	59,88	11,88	43,1 \| 84,8 \| 33,4 \| 11,2

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202085; Resorte de extensión RZ-115OX

País de origen: DE, German; Resorte de extensión RZ-115OX
