Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

Precios progresivos - Resorte de extensión RZ-089X

Cantidad Precio unidad [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Resorte de extensión Comprar

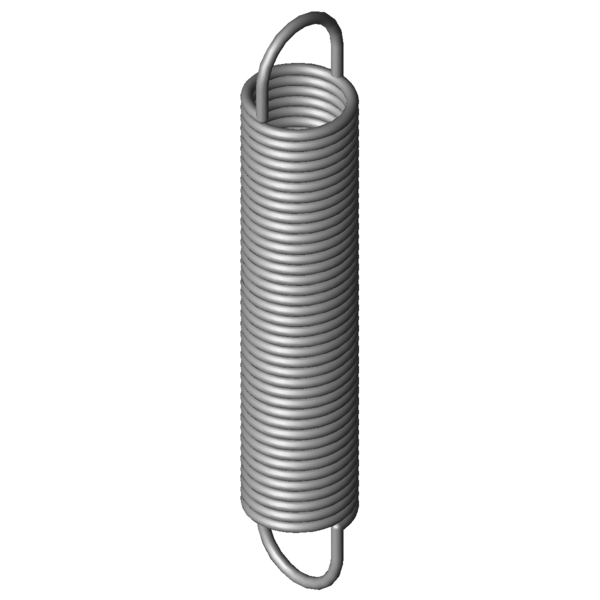

Imagen del producto Resorte de extensión RZ-089X
Imagen del producto Resorte de extensión RZ-089X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-089X

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 9,4 mm Diámetro exterior de la espira
Dh 11,2 mm Diámetro mínimo del casquillo
L0 53 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 40,75 mm Longitud libre sin carga con precompresión
Ln 136,19 mm Longitud máxima con carga estática
sn 83,19 mm Recorrido máximo del muelle con carga estática
Fn 33,65 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 6,12 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,371 N/mm Índice de rigidez
F0 2,751 N Fuerza precompresión interior
Fntol 2,14 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,3 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 37 grados Tolerancia posición del gancho
Gew 6,8012 g Peso del artículo
PG ZH - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-089X

Formulario de consulta Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

Formulario de consulta Resorte de extensión RZ-089X

Resortes de extensión similares para Resorte de extensión RZ-089X Acero inoxidable Ø 1 x 9,4 x 53 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-089X 1.4310 1 9,4 53 33,65 136,19 83,19 0,371 100,0 | 100,0 | 100,0 | 100,0
Z-089X EN 10270-1 1 9,4 53 40,52 138,76 85,76 0,432 91,9 | 100,0 | 90,0 | 85,6
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-054AX 8,6 46,4 0,051 1.4310 9,861 228,56 182,16 43,8 | 80,7 | 37,5 | 13,4
RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 45,7 | 85,5 | 37,6 | 14,0
RZ-066KX 8 53,3 0,09 1.4310 14,3 201,02 147,72 52,7 | 84,8 | 49,4 | 23,9
RZ-066PX 7,5 52,5 0,112 1.4310 15,22 178,28 125,78 56,2 | 82,9 | 55,7 | 29,9
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 60,9 | 89,7 | 58,7 | 34,4
RZ-072AX 8,8 49,9 0,15 1.4310 19,09 169,32 119,42 64,0 | 89,3 | 63,2 | 39,5
RZ-072X 8,8 44,3 0,176 1.4310 19,09 145,84 101,54 67,2 | 85,7 | 69,3 | 46,5
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 71,7 | 92,8 | 71,3 | 50,9
RZ-072F-02X 8 50 0,197 1.4310 20,91 149,01 99,01 70,6 | 86,5 | 73,1 | 52,2
RZ-087X 11 55,4 0,22 1.4310 28,97 176,03 120,63 63,0 | 89,6 | 61,9 | 37,7
RZ-087GX 10 60 0,262 1.4310 31,73 171,21 111,21 67,1 | 89,1 | 67,4 | 44,8
RZ-081K-01X 8,5 48,5 0,321 1.4310 27,55 127,44 78,94 88,4 | 90,6 | 88,4 | 86,3
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 93,8 | 96,1 | 95,0 | 90,3
RZ-093AX 9 59,2 0,366 1.4310 35,06 146,63 87,43 76,5 | 85,7 | 80,8 | 62,9
RZ-089X 9,4 53 0,371 1.4310 33,65 136,19 83,19 100,0 | 100,0 | 100,0 | 100,0
RZ-093X 9 52,2 0,43 1.4310 35,06 126,54 74,34 92,2 | 98,1 | 92,7 | 85,8
RZ-094AX 8 50 0,658 1.4310 39,1 104,35 54,35 75,0 | 93,1 | 75,7 | 56,2
RZ-109GX 10 59,5 0,868 1.4310 59,56 122,94 63,44 82,0 | 95,5 | 82,7 | 67,9
RZ-112X 9,2 58,5 1,157 1.4310 64,34 109,44 50,94 71,7 | 92,6 | 71,9 | 50,5
RZ-109FX 10 47 1,192 1.4310 59,56 93,18 46,18 58,3 | 87,6 | 56,0 | 31,4
RZ-100OX 7,5 53,6 1,229 1.4310 54,28 94,14 40,54 58,5 | 89,9 | 55,4 | 30,2
RZ-111X 9,2 43,3 1,718 1.4310 64,34 77,61 34,31 51,6 | 86,5 | 46,8 | 21,6
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 47,9 | 85,3 | 41,4 | 17,1
RZ-129AX 9,6 61,4 3,642 1.4310 121,7 92,22 30,82 48,1 | 87,8 | 40,3 | 16,1
RZ-129X 9,6 51,8 4,525 1.4310 121,7 76,6 24,8 41,0 | 86,1 | 28,7 | 8,2
RZ-115W-21X 8 51,5 5,812 1.4310 119,8 70,12 18,62 38,2 | 83,0 | 25,2 | 6,3
RZ-130SX 9 55,4 9,943 1.4310 175,9 70,81 15,41 34,9 | 82,3 | 18,8 | 3,5
RZ-147E-03X 10 57,6 12,019 1.4310 212 73,29 15,69 36,2 | 82,0 | 22,0 | 4,7
Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202085; Resorte de extensión RZ-089X

País de origen: DE, German; Resorte de extensión RZ-089X
