Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

Precios progresivos - Resorte de extensión RZ-087X

Cantidad Precio unidad [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Resorte de extensión Comprar

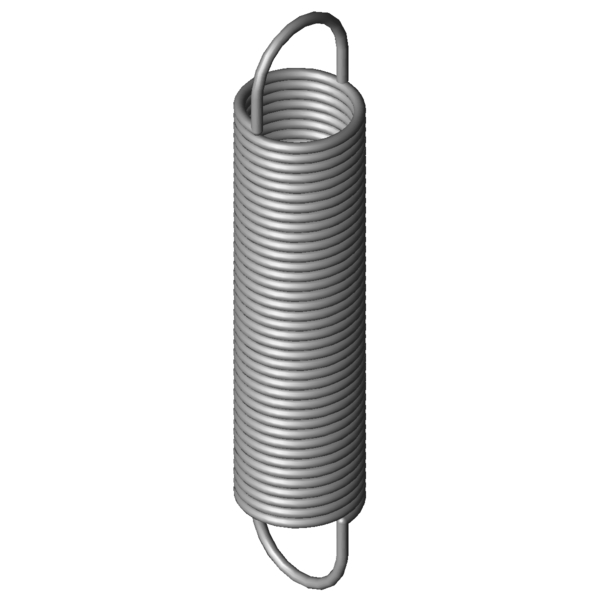

Imagen del producto Resorte de extensión RZ-087X
Imagen del producto Resorte de extensión RZ-087X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-087X

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 11 mm Diámetro exterior de la espira
Dh 12,8 mm Diámetro mínimo del casquillo
L0 55,4 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 40,75 mm Longitud libre sin carga con precompresión
Ln 176,03 mm Longitud máxima con carga estática
sn 120,63 mm Recorrido máximo del muelle con carga estática
Fn 28,97 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 7,32 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,22 N/mm Índice de rigidez
F0 2,411 N Fuerza precompresión interior
Fntol 1,8 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,3 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 41 grados Tolerancia posición del gancho
Gew 8,0967 g Peso del artículo
PG ZJ - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-087X

Formulario de consulta Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

Formulario de consulta Resorte de extensión RZ-087X

Resortes de extensión similares para Resorte de extensión RZ-087X Acero inoxidable Ø 1 x 11 x 55,4 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-087X 1.4310 1 11 55,4 28,97 176,03 120,63 0,22 76,9 | 93,7 | 77,5 | 59,4
Z-087X EN 10270-1 1 11 55,4 34,88 179,84 124,44 0,256 91,9 | 100,0 | 90,0 | 85,7
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-036AEX 10 58,5 0,007 1.4310 4,351 649,01 590,51 33,1 | 78,5 | 17,7 | 3,1
RZ-036ADX 10 47,5 0,01 1.4310 4,351 488,25 440,75 33,6 | 75,5 | 21,2 | 4,1
RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 45,7 | 85,5 | 37,6 | 14,0
RZ-069AX 10,8 58,7 0,067 1.4310 15,67 279,13 220,43 58,3 | 90,9 | 54,4 | 29,6
RZ-069X 10,8 47,5 0,09 1.4310 15,67 210,51 163,01 64,0 | 88,0 | 64,0 | 40,0
RZ-081E-05X 12,5 54,7 0,093 1.4310 19,8 259 204,3 65,4 | 92,2 | 63,7 | 40,4
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 60,9 | 89,7 | 58,7 | 34,4
RZ-087AX 11 62,4 0,187 1.4310 28,97 204,28 141,88 60,3 | 92,1 | 56,7 | 32,0
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 71,7 | 92,8 | 71,3 | 50,9
RZ-087X 11 55,4 0,22 1.4310 28,97 176,03 120,63 63,0 | 89,6 | 61,9 | 37,7
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 66,7 | 93,6 | 64,7 | 41,9
RZ-087GX 10 60 0,262 1.4310 31,73 171,21 111,21 67,1 | 89,1 | 67,4 | 44,8
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 93,8 | 96,1 | 95,0 | 90,3
RZ-089X 9,4 53 0,371 1.4310 33,65 136,19 83,19 100,0 | 100,0 | 100,0 | 100,0
RZ-109X 11,2 61,2 0,59 1.4310 53,56 145,21 84,01 100,0 | 100,0 | 100,0 | 100,0
RZ-115E-11X 11,3 59 0,763 1.4310 59,25 130,6 71,6 87,4 | 97,2 | 87,8 | 77,0
RZ-109GX 10 59,5 0,868 1.4310 59,56 122,94 63,44 82,0 | 95,5 | 82,7 | 67,9
RZ-108X 11,2 46,5 0,876 1.4310 53,56 103,08 56,58 81,0 | 92,0 | 83,7 | 67,3
RZ-112X 9,2 58,5 1,157 1.4310 64,34 109,44 50,94 71,7 | 92,6 | 71,9 | 50,5
RZ-115V-31X 12 57,5 1,379 1.4310 83,35 113,76 56,26 66,3 | 90,2 | 65,6 | 43,0
RZ-124F-02X 12,7 52 1,928 1.4310 94,45 97,5 45,5 42,3 | 81,0 | 34,2 | 11,6
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 47,9 | 85,3 | 41,4 | 17,1
RZ-126X 11,6 55 2,317 1.4310 102,6 95,91 40,91 54,7 | 88,2 | 50,4 | 25,4
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 48,3 | 87,0 | 41,0 | 16,8
RZ-129AX 9,6 61,4 3,642 1.4310 121,7 92,22 30,82 48,1 | 87,8 | 40,3 | 16,1
Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202085; Resorte de extensión RZ-087X

País de origen: DE, German; Resorte de extensión RZ-087X
