Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

Precios progresivos - Resorte de extensión RZ-115V-10X

Cantidad	Precio unidad [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Resorte de extensión Comprar

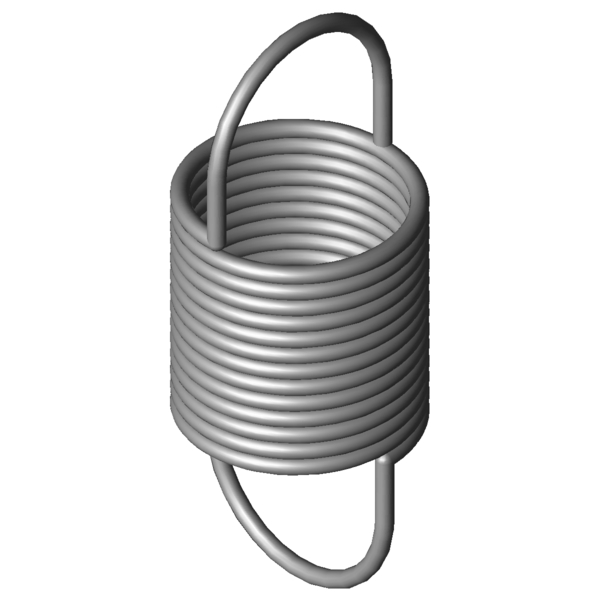

Imagen del producto Resorte de extensión RZ-115V-10X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-115V-10X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,5	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	22,7	mm	Diámetro mínimo del casquillo
L0	48,9	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	22,13	mm	Longitud libre sin carga con precompresión
Ln	143,27	mm	Longitud máxima con carga estática
sn	94,37	mm	Recorrido máximo del muelle con carga estática
Fn	51,22	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,38	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,509	N/mm	Índice de rigidez
F0	3,211	N	Fuerza precompresión interior
Fntol	3,97	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,3	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	27	grados	Tolerancia posición del gancho
Gew	12,5903	g	Peso del artículo
PG	ZJ	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-10X

Formulario de consulta Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

Formulario de consulta Resorte de extensión RZ-115V-10X

Resortes de extensión similares para Resorte de extensión RZ-115V-10X Acero inoxidable Ø 1,5 x 20 x 48,9 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-115V-10X	1.4310	1,5	20	48,9	51,22	143,27	94,37	0,509	79,8 \| 95,2 \| 80,2 \| 64,0
Z-115V-10X	EN 10270-1	1,5	20	48,9	60,54	144,36	95,46	0,592	92,4 \| 100,0 \| 91,7 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	79,7 \| 93,7 \| 81,8 \| 63,6
RZ-102X	17,2	56,1	0,213	1.4310	35,5	212,32	156,22	78,7 \| 89,9 \| 80,9 \| 65,4
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	66,0 \| 81,0 \| 69,8 \| 47,1
RZ-115F-11X	20	53	0,332	1.4310	44,2	180,2	127,2	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-105X	13,7	50,5	0,447	1.4310	44,22	142,44	91,94	87,8 \| 82,9 \| 91,9 \| 88,6
RZ-101X	17,2	39,8	0,448	1.4310	35,5	114,11	74,31	81,9 \| 83,6 \| 74,0 \| 88,0
RZ-115V-10X	20	48,9	0,509	1.4310	51,22	143,27	94,37	79,8 \| 95,2 \| 80,2 \| 64,0
RZ-115F-10X	20	44	0,536	1.4310	44,2	122,8	78,8	79,1 \| 94,3 \| 81,0 \| 61,9
RZ-116X	21,6	50,2	0,61	1.4310	56,93	138,26	88,06	72,9 \| 91,6 \| 73,4 \| 53,7
RZ-130E-10X	24	53,5	0,861	1.4310	73,5	134,5	81	62,3 \| 86,7 \| 61,9 \| 38,3
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	60,7 \| 90,4 \| 58,3 \| 33,6
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	55,4 \| 86,0 \| 53,1 \| 27,1
RZ-134X	22	54,8	1,489	1.4310	103,4	119,4	64,6	51,5 \| 85,9 \| 46,8 \| 21,7
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	58,8 \| 86,7 \| 57,4 \| 32,4
RZ-130FX	20	46	1,563	1.4310	84,95	96,84	50,84	51,7 \| 88,2 \| 46,0 \| 20,8
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	45,7 \| 80,8 \| 40,3 \| 16,0
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	50,0 \| 85,1 \| 44,8 \| 20,0
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	44,3 \| 85,2 \| 35,2 \| 12,4
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	42,7 \| 83,8 \| 33,3 \| 11,0
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	41,5 \| 83,3 \| 31,4 \| 9,8
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	47,0 \| 87,7 \| 38,6 \| 14,8
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	42,1 \| 79,0 \| 35,8 \| 11,6

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión RZ-115V-10X

País de origen: DE, German; Resorte de extensión RZ-115V-10X
