Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

Precios progresivos - Resorte de extensión RZ-130FX

Cantidad Precio unidad [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Resorte de extensión Comprar

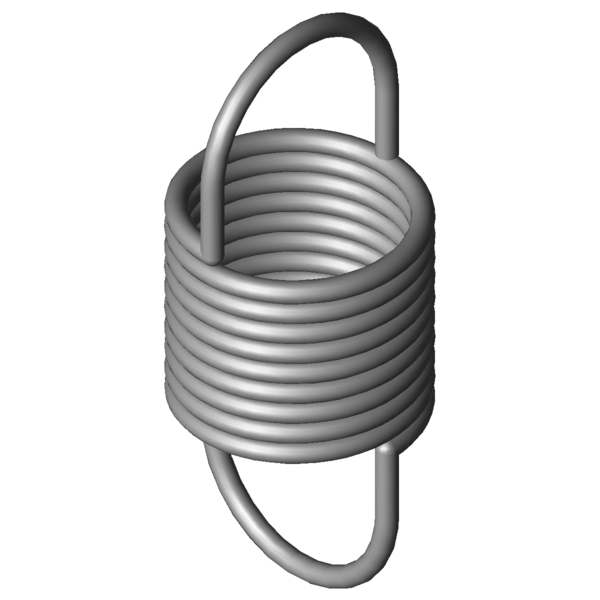

Imagen del producto Resorte de extensión RZ-130FX
Imagen del producto Resorte de extensión RZ-130FX
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130FX

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,8 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dh 23,2 mm Diámetro mínimo del casquillo
L0 46 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 19,35 mm Longitud libre sin carga con precompresión
Ln 96,84 mm Longitud máxima con carga estática
sn 50,84 mm Recorrido máximo del muelle con carga estática
Fn 84,95 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 13,32 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 1,563 N/mm Índice de rigidez
F0 5,511 N Fuerza precompresión interior
Fntol 6,85 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,3 mm (+/-) Tolerancia longitud no comprimida
Detol 0,45 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 20 grados Tolerancia posición del gancho
Gew 13,2304 g Peso del artículo
PG ZJ - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130FX

Formulario de consulta Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

Formulario de consulta Resorte de extensión RZ-130FX

Resortes de extensión similares para Resorte de extensión RZ-130FX Acero inoxidable Ø 1,8 x 20 x 46 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-130FX 1.4310 1,8 20 46 84,95 96,84 50,84 1,563 100,0 | 100,0 | 100,0 | 100,0
Z-130FX EN 10270-1 1,8 20 46 100,9 97,7 51,7 1,819 92,3 | 100,0 | 91,3 | 85,6
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-102X 17,2 56,1 0,213 1.4310 35,5 212,32 156,22 43,3 | 79,1 | 37,2 | 13,6
RZ-100E-12X 14 49 0,241 1.4310 29,34 163,69 114,69 43,2 | 75,0 | 39,4 | 15,3
RZ-115F-11X 20 53 0,332 1.4310 44,2 180,2 127,2 51,7 | 88,2 | 46,0 | 20,8
RZ-101X 17,2 39,8 0,448 1.4310 35,5 114,11 74,31 54,8 | 80,7 | 55,1 | 28,6
RZ-115V-10X 20 48,9 0,509 1.4310 51,22 143,27 94,37 60,7 | 92,5 | 57,1 | 32,5
RZ-115F-10X 20 44 0,536 1.4310 44,2 122,8 78,8 61,0 | 91,1 | 58,3 | 33,6
RZ-116X 21,6 50,2 0,61 1.4310 56,93 138,26 88,06 64,0 | 91,0 | 62,4 | 38,7
RZ-115HX 15 43,3 0,848 1.4310 55,72 103,84 60,54 70,7 | 82,3 | 74,8 | 55,1
RZ-130E-10X 24 53,5 0,861 1.4310 73,5 134,5 81 86,7 | 88,0 | 82,2 | 89,9
RZ-130GX 20 56,8 0,967 1.4310 84,95 138,92 82,12 84,4 | 84,8 | 89,4 | 78,8
RZ-119X 17,6 43,8 1,191 1.4310 69,37 97,83 54,03 85,1 | 90,7 | 87,9 | 76,8
RZ-115V-20X 15 41,5 1,309 1.4310 67,55 89,16 47,66 84,8 | 82,9 | 86,6 | 84,8
RZ-134X 22 54,8 1,489 1.4310 103,4 119,4 64,6 70,9 | 89,6 | 72,1 | 50,9
RZ-121FX 15,5 43,5 1,553 1.4310 78,31 90,19 46,69 92,9 | 87,0 | 92,0 | 99,6
RZ-130FX 20 46 1,563 1.4310 84,95 96,84 50,84 100,0 | 100,0 | 100,0 | 100,0
RZ-130K-20X 16 45 2,516 1.4310 105 83,6 38,6 77,5 | 92,6 | 78,4 | 61,4
RZ-136E-10X 18,6 49 2,605 1.4310 121,3 92,3 43,3 76,5 | 92,3 | 77,6 | 59,6
RZ-139X 18 48,4 2,909 1.4310 125,1 88,18 39,78 72,6 | 91,7 | 73,1 | 53,1
RZ-141FX 16 53 3,239 1.4310 139,7 92,56 39,56 67,4 | 85,6 | 69,3 | 47,3
RZ-147K-20X 20 51,5 3,381 1.4310 147,2 91,6 40,1 68,1 | 90,4 | 68,3 | 45,5
RZ-156FX 20 63,5 4,323 1.4310 207,8 107,87 44,37 47,8 | 84,3 | 41,7 | 17,4
RZ-141E-10X 16 41 5,233 1.4310 139,7 65,5 24,5 56,7 | 86,4 | 54,5 | 29,3
RZ-142X 14,5 42,8 6,1 1.4310 153 65,71 22,91 53,5 | 85,2 | 50,3 | 25,0
RZ-156E-10X 20 51 6,54 1.4310 207,8 80,3 29,3 53,4 | 87,4 | 49,3 | 23,6
RZ-157X 18,5 54,1 7,101 1.4310 223,4 83,02 28,92 50,8 | 83,2 | 47,5 | 21,6
RZ-147LX 15 41,2 10,025 1.4310 192,2 58,72 17,52 45,6 | 82,1 | 39,3 | 15,2
RZ-162LX 20 53,8 10,841 1.4310 282,9 77,87 24,07 45,4 | 83,3 | 38,7 | 14,2
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 41,0 | 80,6 | 32,0 | 10,2
RZ-162QX 14 44,2 39,263 1.4310 386,7 53,12 8,92 33,5 | 76,8 | 19,8 | 3,9
RZ-177QX 18 56,9 50,481 1.4310 617,1 67,99 11,09 31,5 | 73,6 | 17,8 | 3,0
Número de resortes metálicos similares: 29

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130FX

País de origen: DE, German; Resorte de extensión RZ-130FX
