Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

Precios progresivos - Resorte de extensión RZ-130E-13I

Cantidad	Precio unidad [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Resorte de extensión Comprar

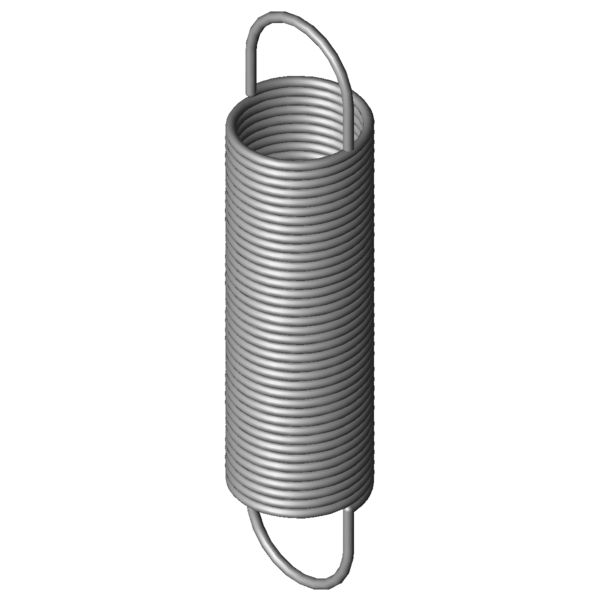

Imagen del producto Resorte de extensión RZ-130E-13I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130E-13I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	24	mm	Diámetro exterior de la espira
Dh	27	mm	Diámetro mínimo del casquillo
L0	107,5	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	72,9	mm	Longitud libre sin carga con precompresión
Ln	435,9	mm	Longitud máxima con carga estática
sn	328,4	mm	Recorrido máximo del muelle con carga estática
Fn	73,5	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	17,3	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,213	N/mm	Índice de rigidez
F0	3,7	N	Fuerza precompresión interior
Fntol	4,5	N	(+/-) Tolerancia fuerza máxima estática
L0tol	2,4	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	46	grados	Tolerancia posición del gancho
Gew	57,8869	g	Peso del artículo
PG	ZL	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-13I

Formulario de consulta Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

Formulario de consulta Resorte de extensión RZ-130E-13I

Resortes de extensión similares para Resorte de extensión RZ-130E-13I Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130E-13I	1.4310	1,8	24	107,5	73,5	435,9	328,4	0,213	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130E-13I	EN 10270-1	1,8	24	107,5	84,2	432	324,5	0,247	93,1 \| 100,0 \| 93,1 \| 86,3

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-14I	20	114,5	0,088	1.4310	44,2	595,2	480,7	63,4 \| 85,0 \| 64,2 \| 41,1
RZ-115V-15I	20	109	0,131	1.4310	51,22	476,18	367,18	76,8 \| 88,4 \| 79,6 \| 62,3
RZ-118AI	21,6	117	0,134	1.4310	56,93	517,96	400,96	77,8 \| 90,3 \| 79,7 \| 63,4
RZ-115V-14I	20	99	0,15	1.4310	51,22	418,1	319,1	80,5 \| 86,3 \| 83,4 \| 71,7
RZ-118I	21,6	95	0,181	1.4310	56,93	391,03	296,03	86,3 \| 89,1 \| 83,8 \| 85,9
RZ-130E-13I	24	107,5	0,213	1.4310	73,5	435,9	328,4	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-133I	27	118	0,227	1.4310	84,86	467,88	349,88	90,8 \| 90,0 \| 90,2 \| 92,3
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	78,2 \| 91,6 \| 81,0 \| 62,0
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	73,1 \| 89,5 \| 74,5 \| 55,4
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	73,7 \| 92,1 \| 74,6 \| 54,3
RZ-136I	22	110	0,443	1.4310	103,4	327,37	217,37	69,6 \| 93,1 \| 68,6 \| 47,1
RZ-147JI	24	122	0,501	1.4310	123,7	353,4	231,4	65,6 \| 90,0 \| 64,9 \| 41,9
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	55,2 \| 88,1 \| 51,6 \| 26,0
RZ-152I	27,5	101	0,893	1.4310	153,7	260,92	159,92	52,0 \| 84,4 \| 48,3 \| 23,3
RZ-147K-02I	20	112	0,938	1.4310	147,2	256,5	144,5	52,0 \| 87,0 \| 47,0 \| 22,0
RZ-156I	22,5	130	1,082	1.4310	186,1	289,15	159,15	48,6 \| 82,8 \| 44,0 \| 19,1
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	43,6 \| 84,1 \| 34,8 \| 11,9
RZ-162K-21I	25	104	2,006	1.4310	229,9	209,96	105,96	42,7 \| 85,7 \| 32,1 \| 10,3
RZ-162U-31I	24	133	2,284	1.4310	287,9	249,42	116,42	39,9 \| 80,3 \| 30,5 \| 9,1
RZ-170I	28,2	118	2,397	1.4310	297,5	234,29	116,29	38,8 \| 77,5 \| 30,1 \| 8,7
RZ-162U-30I	24	115	2,783	1.4310	287,9	210,56	95,56	39,7 \| 84,5 \| 27,3 \| 7,4

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130E-13I

País de origen: DE, German; Resorte de extensión RZ-130E-13I
