Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

Precios progresivos - Resorte de extensión RZ-130E-12I

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Resorte de extensión Comprar

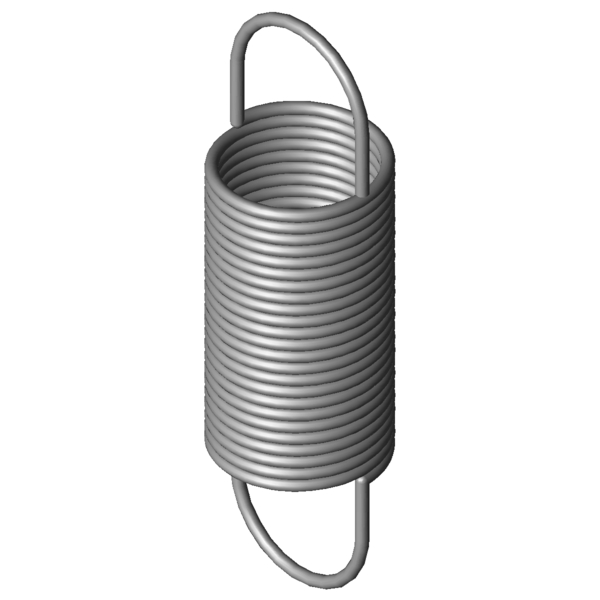

Imagen del producto Resorte de extensión RZ-130E-12I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130E-12I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	24	mm	Diámetro exterior de la espira
Dh	27	mm	Diámetro mínimo del casquillo
L0	80,3	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	45,9	mm	Longitud libre sin carga con precompresión
Ln	284	mm	Longitud máxima con carga estática
sn	203,7	mm	Recorrido máximo del muelle con carga estática
Fn	73,5	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	17,2	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,343	N/mm	Índice de rigidez
F0	3,7	N	Fuerza precompresión interior
Fntol	4,6	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	37	grados	Tolerancia posición del gancho
Gew	36,8371	g	Peso del artículo
PG	ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-12I

Formulario de consulta Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

Formulario de consulta Resorte de extensión RZ-130E-12I

Resortes de extensión similares para Resorte de extensión RZ-130E-12I Acero inoxidable Ø 1,8 x 24 x 80,3 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130E-12I	1.4310	1,8	24	80,3	73,5	284	203,7	0,343	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130E-12I	EN 10270-1	1,8	24	80,3	84,2	281,57	201,27	0,399	93,1 \| 100,0 \| 93,0 \| 86,3

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	61,7 \| 84,7 \| 62,0 \| 38,4
RZ-115V-13I	20	90	0,173	1.4310	51,22	367,95	277,95	69,3 \| 85,3 \| 71,5 \| 51,1
RZ-118I	21,6	95	0,181	1.4310	56,93	391,03	296,03	71,4 \| 87,8 \| 73,1 \| 53,3
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	76,4 \| 88,3 \| 79,1 \| 61,7
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	77,8 \| 91,1 \| 79,3 \| 62,8
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	80,3 \| 84,6 \| 81,2 \| 75,2
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	86,3 \| 89,1 \| 83,8 \| 85,9
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	83,8 \| 92,3 \| 85,7 \| 73,4
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	79,4 \| 93,3 \| 81,6 \| 63,3
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	72,9 \| 86,5 \| 75,4 \| 56,7
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	73,4 \| 91,4 \| 74,6 \| 54,3
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	65,9 \| 90,8 \| 64,9 \| 41,9
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	64,5 \| 90,8 \| 63,2 \| 39,4
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	63,1 \| 89,9 \| 61,9 \| 37,4
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	55,9 \| 89,2 \| 52,0 \| 26,5
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	50,2 \| 86,4 \| 44,7 \| 19,7
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	49,0 \| 84,0 \| 44,0 \| 19,1
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	48,6 \| 82,6 \| 43,9 \| 19,2
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	47,2 \| 81,5 \| 42,3 \| 17,6
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	43,4 \| 82,9 \| 35,0 \| 12,3
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	40,3 \| 81,8 \| 30,2 \| 8,9
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	38,2 \| 80,4 \| 27,1 \| 7,1

Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130E-12I

País de origen: DE, German; Resorte de extensión RZ-130E-12I
